Pololu 298:1 Micro Metal Redüktörlü Motor HP 6V 100rpm - Dual Şaft PL-2218

Pololu 298:1 Micro Metal Redüktörlü Motor HP 6V 100rpm - Dual Şaft PL-2218

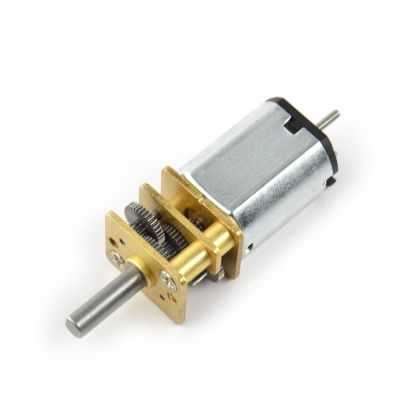

Pololu 298:1 Micro Metal Redüktörlü Motor; 6V besleme ile çalışan ve uzun ömürlü karbon fırçalara (HPCB) sahip bir minyatür DC motor ile 298:1 (tam olarak 297.92:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde 10mm X 12mm (kesit alanı) ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır. Bu üründe 4.5mm x 1mm ölçülerinde ek bir mil çıkışı ( dual şaft/mil ) mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.  Ürünün stall (zorlanma) akımı 1.6A ve stall torku 4.0 kg-cm'dir. 6V gerlim altında ve yüksüzken motor 100rpm hıza ulaşabilir. ( aşağıdali resim: HPCB motor için uzun ömürlü karbon fırça-solda- ve HP motor için hassas fırça -sağda- )

İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur.

Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).

Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9.5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 297.92:1
o  Yüksüz çalışma hızı (6 Voltta) : 100 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.07A
o  Stall (zorlanma) akımı (6 Voltta): 1.6A
o  Stall torku  (6 Voltta): 4.0 kg.cm
o  Maksimum çıkış gücü : 1.1W
o  İkincil motor şaftı: var
o  Uzun ömürlü karbon fırça: var
o  Pololu ürün kodu: 1.6A stall @ 6V (HP 6V - carbon brush)


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %31
o  Hız  : 87rpm
o  Tork : 0.65 kg·cm
o  Akım : 0.31 A
o  Çıkış gücü : 0.58 W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Boyut Diyagramı ( Micro Metal Gearmotors ) (262k pdf)
