Elecfreaks 3.2 İnç Genişlik 400x240 TFT LCD Modül

Elecfreaks 3.2 İnç Genişlik 400x240 TFT LCD Modül

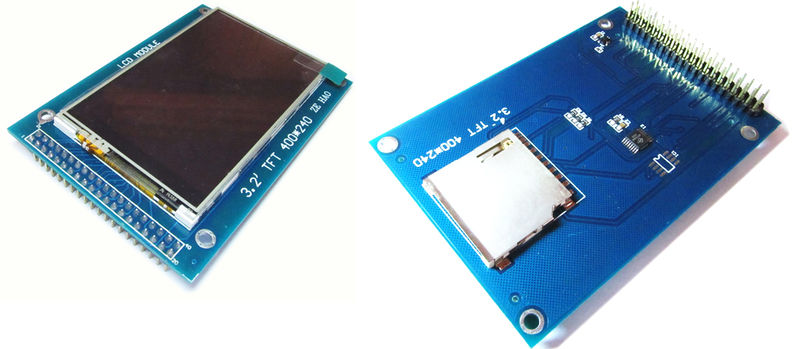

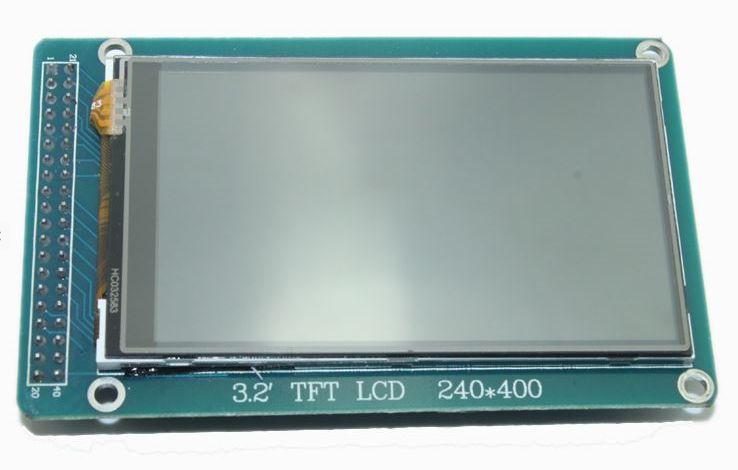

TFT01_3.2, 3.2 inç genişlikte 400*240(RGB) nokta çözünürlüklü ve 40 pinlik arayüz bağlantısı olan bir TFT LCD ekran modülüdür. TFT01_3.2 sadece bir LCD değildir; dokunmatik ekran denetleyicisi ile dokunmatik özellik ekran özelliğine, SD kart ile veri depolama ve harici flash bellek donanımlarına sahiptir.


Ekran, ILI9327 denetleyicisine sahiptir, STM32, AVR ve 8051 gibi pek çok MCU tarafından sürülmesi kolay olan 16bit veri arabirimini destekler. TFT01_3.2 üzerindeki 40 pinlik arayüz proje bağlantılarınız için tek bir konnektör üzerinden tüm bağlantıları sağlamış olur: LCD bus (veri yolu), SD kart veri yolu, Dokunmaktik ekran veri yolu ve Flash bellek veri yolu aşağıda açıklanmıştır!

-->  TFT01_3.2, içinde bir dokunmatik kontrolör ile tasarlanmıştır. Dokunmatik IC'si ADS7843'tür 40 pinlik arayüz üzerinden ulaşılır. Modülün iki versiyonunu mevcuttur, biri dokunmatik ekranlı ve dokunmatik denetleyicili; diğeri dokunmatik işlevsiz, sadece ekran LCD ekran olarak kullanılabilen versiyondur

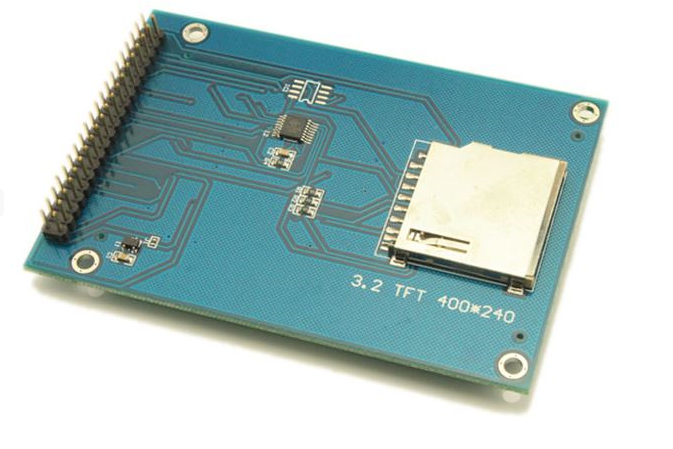

-->  TFT01_3.2'deki bir başka kullanışlı eklenti de SD Kart soketidir. SD kartı haberleşmesi SPI üzerinden olur, SPI arayüzü 40 pinlik arayüzden ulaşılabilir durumdadır.
-->  TFT01_3.2'de üzerinde arayüz pinlerinde bir flash bellek bağlantısı da mevcuttur. SST25VF016B Flash için pinler arayüzde mevcuttur. Böylece ihtiyacınız olduğunda, projeniz için kolayca harici bir flaş hafıza opsiyonuna sahip olabilirsiniz!


Ürün Özeti

o  TFT İletici (transmissive) Normal Beyaz
o  Geniş veri yolu arayüz desteği
o  Likit kristal QVGA TFT LCD ekran için tek çipli çözüm
o  Gerçek 262,144 ekran rengiyle uyumlu 240RGBx400-nokta çözünürlük
o  MVA (Multi-domain vertical alignment) geniş gösterimli ekran desteği
o  Dahili osilatör ve donanım sıfırlama
o  Bir LCD panelin kullanıcı tarafından belirtilen pozisyonlarda kısmen sürülmesine imkan veren kısmi sürme(drive) fonksiyonu
o  Güç tasarrufu fonksiyonları
       o  8 renkli mod
       o  bekleme modu
       o  uyku modu
o  Ekran modu
       o  Tam renk modu: 262K renkli
       o  Ayrı RGB gama
       o  Azaltılmış renk modu: 8 renk (3 bit MSB bit modu)
o  Düşük güç tüketimi mimarisi
o  Ebat: 940mm * 630mm
