Grove alcohol sensor

Ürün Kod: 10.19.088.010
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

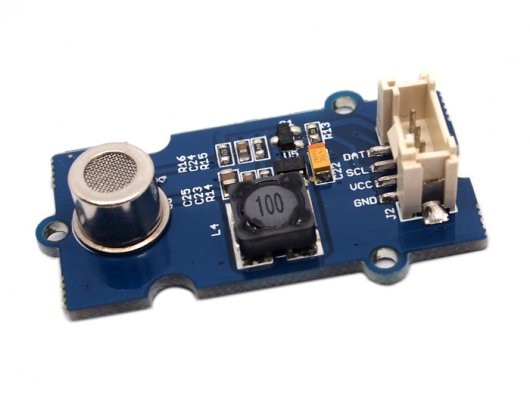

  • Grove Alcohol Sensor (Alkol sensörü)


    ​Grove Alkol Sensörü, alkol algılama için yarı-iletken yapıda bir sensör modülüdür. Arduino ve Seeeduino kartlarda kullanılabilir. ​Grove Alkol Sensör Modülü, üzerindeki MQ303A sensörü ile yüksek hassasiyette ve kısa tepki süresine (response time) ve uzun çalışma ömrüne sahiptir. Algılama direnci 4 ila 400k arasında değişim gösterir. Alkolmetrenin veya nefes analiz cihazının oluşturulmasında bir mikrodenetleyici ile kolayca kullanılabilir.

    Aşağıdaki tablo da Arduino Uno ile ​Grove Alkol Sensörü arasındaki pin eşleşmesini göstermektedir.


    Arduino UNO Alkol Sensörü
    5V VCC
    GND GND
    Analog A1 SCL
    Analog A0 DAT



    Grove sensör modülleri, grove sensör shieldlarına (base) takılabilir. Ayrıca alkol sensörü base shieldlar olmadan jumperlarla Arduino kartlara takılır. Sensör modülü hassasiyeti modül üzerindeki potansiyometre kontrol edilerek ayarlanabilir. Modül içerisinde alkol molekülleri olan ortamda herhangi bir algılama yaptıktan sonra, sensörün tekrar algılama yapmaya hazır olması belli bir süre almaktadır; bu süre için datasheete bakılabilir.



    ÖZET

    Güç gereksinimi (ısıtıcı açıkken): 5 Vdc (120mA çekilen akım)
    Algılanan gaz: alkol
    Konsantasyon: 20 - 1000ppm
    Arayüz: 1 TTL uyumlu giriş (SEL), 1 TTL uyumlu çıkış (DAT)
    Boyutlar: 40 X 20 X 12 mm
    Isıtıcı voltajı: 0.9Vdc ± 0.1V AC veya DC
    Isıtıcı akımı: 120 ± 20mA
    Benzin, duman ve buhar interferansına karşı dayanıklı
    Arayüz tipi: analog
    Yüksek hassasiyette algılanan maddeler: alkol



    UYGULAMA ALANLARI

    Alkometreler (Limit üstü alarmı üzretimi)
    Tek başına çalışabilen arka plan algılayıcısı olarak
    Çevresel izleme cihazları
