Adafruit Motor/Step Motor/Servo Motor Shield for Arduino v2 - v2.3

Name: Adafruit Motor/Step Motor/Servo Motor Shield for Arduino v2 - v2.3
Brand: Arduino
SKU: 08.02.006.005
Price: 1088.68 TRY
Availability: OutOfStock

Ürün Kodu : 08.02.006.005

907,23 TL + KDV

1.088,68 TL (KDV Dahil)

Fiyatı Düşünce Bildir

Yorum Ekle

Stokta Yok Stoğa Düşünce Bildir

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

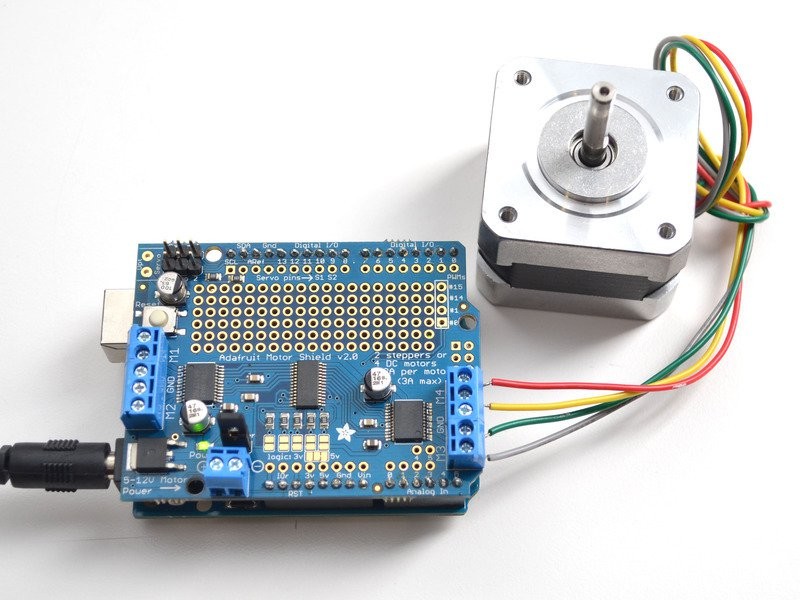

Arduino Adafruit Motor / Stepper / Servo Shield - v2.0

Adafruit Motorshield kiti Adafruit ürünlerinin en sevilen kitlerinden biridir bu sebeple geliştiriciler tarafından kart üzerinde iyileştirmeler yapılmıştır. Kit, son haliyle DC ve step motorları sürmek için en iyi kitlerden bir haline gelmiştir. 4 DC ve 2 step motoru sürebilmenin yanında üründe olan diğer özellikler şöyledir:

L293 ile oluştrulan Darligton sürücüler, bu kitte TB6612 MOSFET'ler ile oluştrulmuştur. Bu da her bir kanal için 1.2A (tepe akım değeri olarak maksimum 3A) akım sağlar. Bunun yanında motorlar üzerinde daha düşük voltaj düşümü, dolayısıyla daha yüksek tork elde edebilirsiniz.

Kit üzerinde PWM çıkışları için ayrı bir yerleşik entegre vardır. Bu entegre I2C ile motor ve hız kontrolünü yapar. Birden fazla motor 2 pin ile (SDA & SCL) sürülebilir ve haberleşme I2C ile olduğundan, I2C ile haberleşen başka shield ve cihazlar da kitinize bağlanabilir.

Yığın oluşumuna izin veren tamamıyle (Stackable) yapı : 5 adresleme pini ile 32 shield seçilebilir bu da 64 step veya 128 DC motor anlamına gelmektedir. Bu kadar çok sayıda motor ile istediğiniz uygulamayı hazırlayabilirsiniz.

Güç pinlerinde voltaj kutup koruma FET'leri ve projeniz için kit üzerinde sağlanan prototip alanı diğer küçük ama önemli özelliklerdir. Shield, kartın orjinal üretim yerinde montajlanmış ve test edilmiştir. Ürün elinize ulaştığında size düşense sadece terminal bloklarını ve yığın (stack) 'header'larını lehimlemektir.

Shield için diğer özellikler aşağıdaki gibidir:

o Herbirinin kendine ait 'timer'ı olan 2 adet yüksek hassasiyetli servo motor bağlantısı

o Motorları, 4.5 ve 13.5 Volt arasında sürebileceğiniz 4 adet H köprüsü TB6612. (Bu chipset üzerinde thermal shutdown koruma, dahili ters indüklenme koruması mevcuttur. )

o 4 adet çift yönlü, 8 bitlik DC motor

o 2 adet step motor (tek veya çift yönlü olabilir)

o Motoru başlangıçta kapalı tutan pulldown dirençleri

o Arduino RESET tuşu

o Shield'ınız ile uyumluluğu sağlanan kartlar: Arduino UNO, Leonardo, ADK/Mega R3, Due, Diecimila & Duemilanove

o 18-26 AWG boyutlarındaki kabloları dahi kolayca bağlamanız için büyük terminal konnektörleri

ARTIK TEK YAPMANIZ GEREKEN KOLAY KULLANIMLI ARDUİNO KÜTÜPHANELERİNİ ve ÖRNEKLERİNİ İNDİRİP PROJENİZE BAŞLAMAK!!!

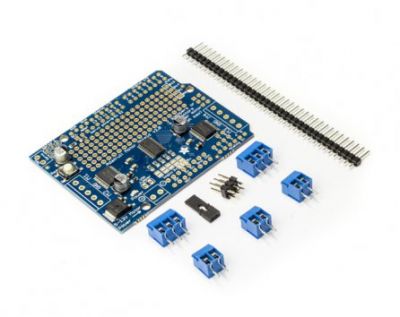

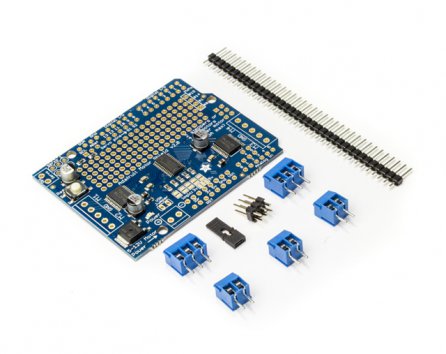

Paketle beraber gelecek parçalar şunlardır:

1-Devre elemanları montajlanmış ve test edilmiş Shield (kart)

2-Terminal Bloğu

3-Header (Yığın (stacking) 'header'ları hariç!)

4-Jumper

5-Dikkat! Arduino ve motorlar paket içeriğine dahil değildir.

Dokümantasyon:
Robotsepeti.com güvencesiyle kolayca ulaşabileceğiniz orjinal bir ürün daha ! Tek yapmanız gereken ihtiyacınızı belirlemek ve bize ulaşmak!
