Raspberry Pi 2B ve 3B için Arduino Shield - DFR0327

Raspberry Pi 2B ve 3B için Arduino Shield - DFR0327

Raspberry Pi 2B ve 3B için Arduino Shield - DFR0327, ürün adıyla tanımlanan bir üründür.

Uyumluluk ve içerik notu: Teknik değerler sayfanın devamındaki orijinal özellik listesindedir.

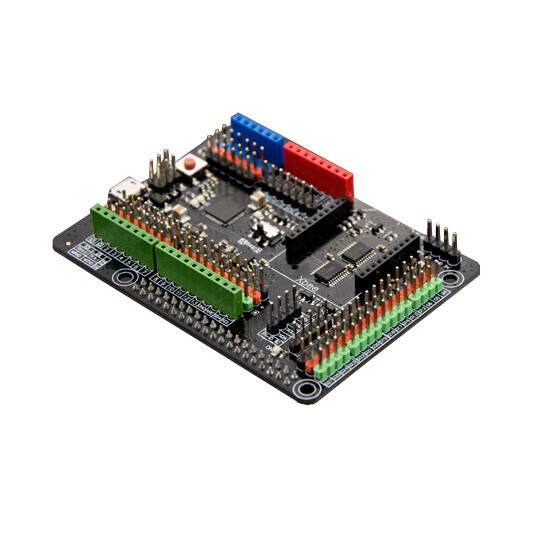

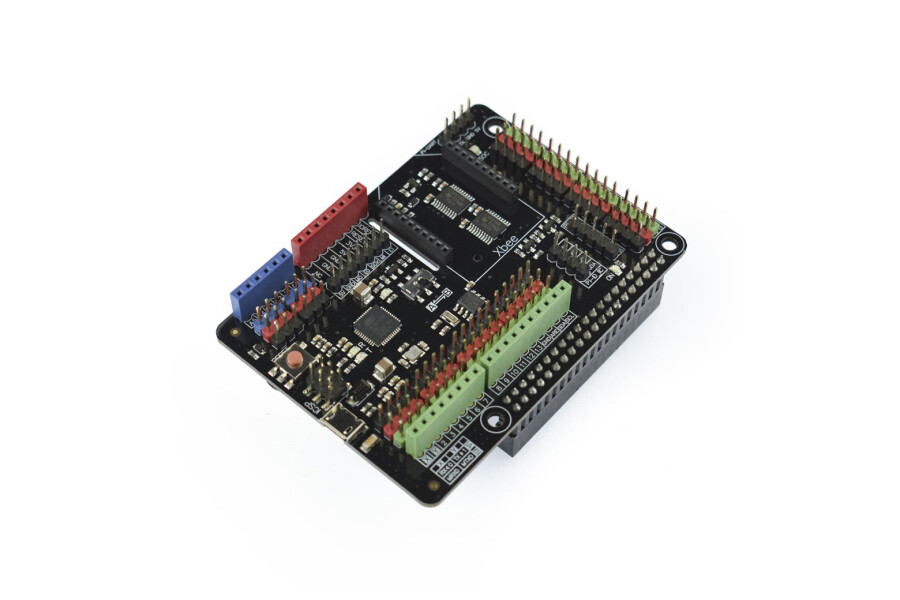

Raspberry Pi 2B ve 3B için Arduino Shield ( Pi B+/2B/3B/3B+/4B Uyumlu)

Raspberry Pi 2B ve 3B için Arduino Shield kartı, Rpi kartınızabir Arduino kart takabilmek için kullanılan bir shield kartıdır.

RPi ile Arduino bir araya geldiğinde ne olur?

Basit bir örnek vermek gerekirse, mobil bir robot inşa ederken, Raspberry Pi'yi kullanarak robotun görüş alanını genişletir ve küçük bir monitör elde ederiz. Bu arada Arduino, motor sürücü kısmını sorunsuz bir şekilde yönetir ve engellerden kaçınma gibi hızlı tepkiler verir. Çünkü işletim sistemi olmadan Arduino'nun hızlı değişikliklere tepki süresi çok daha kısadır. Ayrıca yüksek performanslı Pi, kablosuz iletişim, görüntüleme ve karmaşık algoritmaların çalıştırılması gibi işlemleri çok daha kolay bir şekilde gerçekleştirebilir.

Öne çıkanlar

-Xbee soketi ile entegre

-Arduino veya Raspberry Pi B+'ya doğrudan bağlanabilir

-BLE Link (BT4.0)/Bluetooth Bee (BT2.1) ve xbee modülleri ile uyumlu

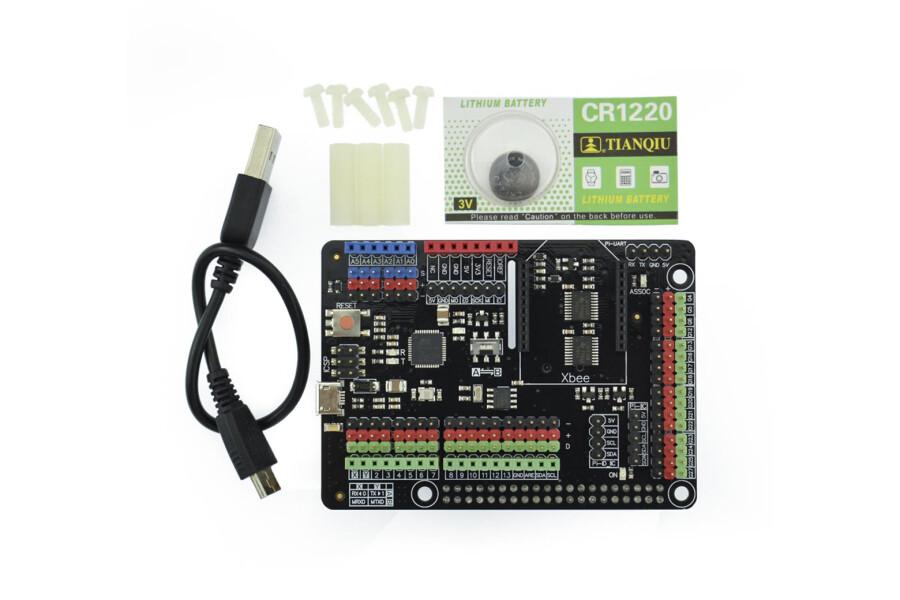

-Güç kapalıyken veya pil çıkarılmış olsa bile Pi'nin saatini tutan gömülü DS1307 RTC modülü

-Raspberry Pi B+ GPIO için 3,3 V ile 5 V arasındaki sinyalleri dönüştürmek için çift yönlü mantık dönüştürücü

-Arduino pinleri ve B+ GPIO için 3 pinli başlık sensör portu, yüzlerce Arduino sensörü ve modülüyle doğrudan uyumludur, örneğin:

IOT AC kontrolü için Röle Modülü V3.1

Havuzunuzun su kalitesini izlemek için Analog pH Ölçer Kiti

SHT1x Nem ve Sıcaklık Sensörü

Güvenlik ve insan algılama için Hareket Sensörü

Ve benzeri...

-Arduino shield uyumlu layout, Arduino shield özelliklerini Pi'niz için de genişletmeyi mümkün kılar,

Güzel ve düşük maliyetli LCD12864 ekran

Robot yapımı için 2A Motor Shield

Çift Bipolar Step Motor Shield

GSM/GPRS ve GPS Shield

Raspberry Pi 2B ve 3B için Arduino Shield Özellikler

Yerleşik Mikrodenetleyici: ATmega32u4

Arduino Leonardo Çipi

Arduino Uyumlu pin eşlemesi

Tüm arduino standart kalkan ve sensörlerle uyumlu

Sistem Gerilimi: 5v

Arduino Dijital G/Ç: 20

Arduino Analog G/Ç: 6

Raspberry Pi B+ GPIO: 16

Raspberry Pi B+ I2C: 1

Raspberry Pi B+ ID_I2C: 1

Raspberry Pi B+ SPI: 1

Raspberry Pi B+ TTL UART: 1

Boyutlar: 86 mm x 61 mm x 26 mm (3,46 inç x 2,20 inç x 1,02 inç)

Bağlantılar

Raspberry Pi 2B ve 3B için Arduino Shield Wiki sayfası
