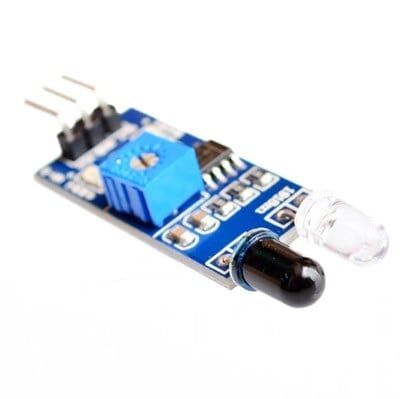

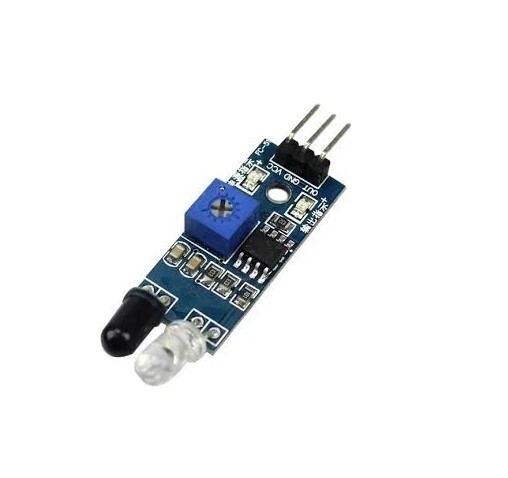

38kHz IR Alıcı Verici Tekli Sensör Kartı, 2-40cm

38kHz IR Alıcı Verici Tekli Sensör Kartı (Arduino Uyumlu)

38KHz IR Alıcı Verici Sensör Kartı, yaydığı ışığın önüne bir engel çıktığında, söz konusu engelin yüzeyine çarpıp yansıyan ışık alıcı verici yapısından oluşmuştur. Oluşan elektriksel sinyal bir komparatör devresince işlenir ve yeşil led ışığı yanar, dijital çıkıştan da LOW sinayl seviyesi alınır. Algılama uzaklığı potansiyometre ile ayarlanır. Optimum mesafe 2-30cm, çalışma voltaj aralığı ise 3.3V-5V arasındadır.

ÖZET

• · Modül bir engelle karşılaştığında kartın üzerindeki yeşil ışık yanar, çıkış terminali lojik LOW a çekilir.
• · Modül 2-30cm arasındaki mesafelerde çalışır algılama açısı FoV 35 ° dir.
• · Sensörün dijital çıkışı doğrudan mikrodenetçilere bağlanabilir. Çıkış 5V bir röleyi doğrudan sürebilir; Bağlantı şekli: VCC-VCC; GND-GND-OUT-IO şeklindedir.
• · Komparatör olarak LM393 kullanılmıştır.
• · Modül 3-5V DC üreten bir güç kaynağı ile beslenebilir. Besleme verildiğinde kırmızı LED yanar.
• · 3mm montaj delikleri sayesinde kolayca sabit montaj yapılır.
• · Kart boyutları: 3.2CM * 1.4CM
