Pololu 12V Voltaj Yükselten ( Step-Up, Boost ) SMPS Regülatör PL-2117

Ürün Kodu : 03.02.076.215
101,88 TL + KDV
122,25 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Pololu 12V Voltaj Yükselten ( Step-Up Boost ) SMPS Regülatör [ U3V12F12 DC-DC Konvertör ]

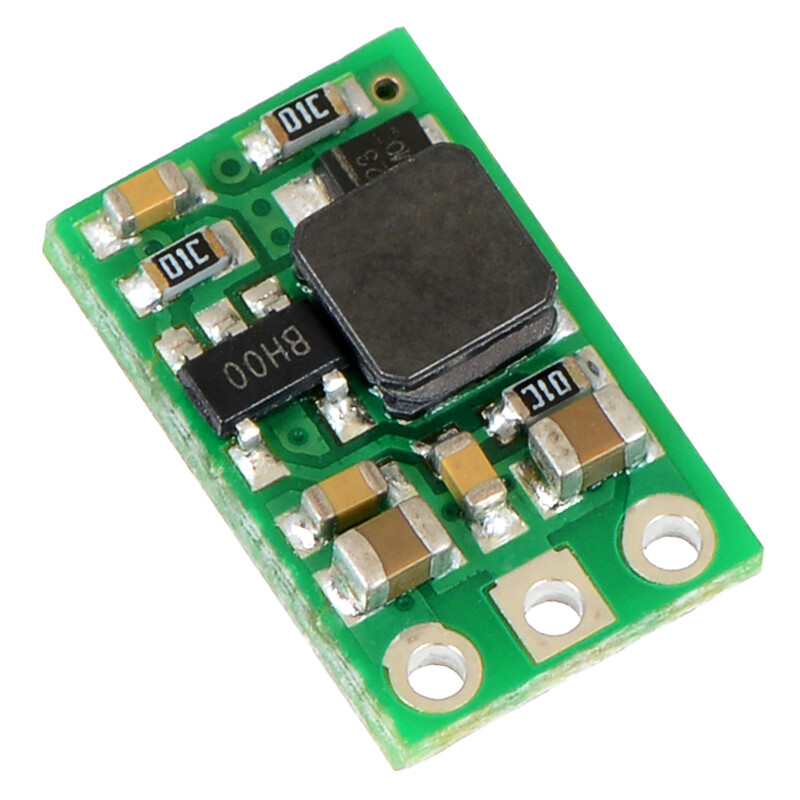

    U3V12F12 Voltaj Yükselten Anahtarlamalı Regülatör kartı oldukça küçük boyutları ve yüksek verimlilik değerleriyle projenizde yerini almaya hazır! 13 × 8mm lik ölçüleriyle dikkat çeken U3V12F12 SMPS boost regülatör kartı için, giriş gerilimi 2.5V'a kadar inebilir buna karşın çıkış gerilimi sabit 12V'tur. U3V12F12 DCDC konvertör %80 - %90 tipik verimle yükseltme yapar ve standart breadboardlara doğrudan takılabilir.




    U3V12F12 Voltaj yükselten SMPS kartı aşırı ısınma korumasına sahiptir ancak kısa devre ve ters gerilim koruma yapıları kart üzerinde mevcut değildir.

    U3V12F12, 12V Voltaj Yükselten SMPS Regülatör Kartı Özellikleri ( Özet )


     Giriş gerilim aralığı: 2.5V - Vout
    o  Çıkış gerilimi: Sabit 12V ( %4 sapma )
     Tipik verim değeri: %80 - %90
     Sükunet akımı tipik değeri: 2mA
    o  1.4A e kadar maksimum giriş akımı
    o  Aşırı ısınma koruması ( 140°C sınırında aktif olur)
    o  Ölçüler: 9 × 11.5 × 2.5 mm
    o  Ağırlık 0.4g

    U3V12F12 Performans Grafikleri

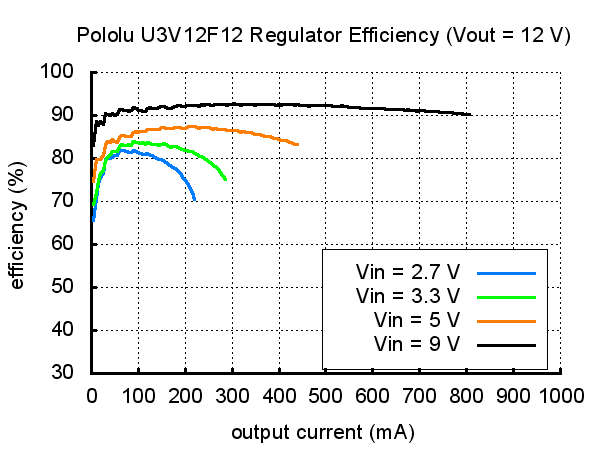

    Farklı gerilimler için verim - çıkış akımı grafiği:


    Ulaşılabilir maksimum çıkış akımı, giriş voltajının çıkış voltajına oranı ile yaklaşık olarak orantılıdır. Giriş akımı, anahtar akımı sınırını aşarsa (tipik olarak 1,4 ile 2A arasında bir değerdir) çıkış voltajı düşmeye başlar.
