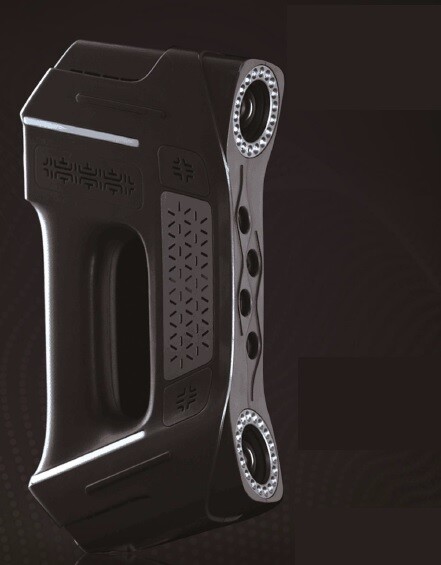

BlackBox3D EXTR-22 Portatif -Handheld- Lazer Tarayıcı (Mavi Işık)

Ürün Kodu : T7841
Editörün Notu :

Ön siparişli üründür.Ürün fiyat bilgisi için bize ulaşın

e-mail   :  info@robotsepeti.com
tel :  0212 6976212

  • Ürün Özellikleri
  • Yorumlar (0)
  • BlackBox3D EXTR-22 Portatif -Handheld- Lazer Tarayıcı (Mavi Işık)


    BlackBox EXTR 22 Taşınabilir Lazer Tarayıcı: 3D Modelleme Uzmanı!

    Zhejiang University CAD Lab ve Microsoft Asia Research tarafından tasarlanan EXTR 22 (ve EXTR One) 3b taşınabilir tarayıcı cihazları, araştırma geliştirme (ARGE) ve ölçüm amaçlı olarak gerçek dünya nesnelerinden sanal model üretiminde ve bunların ölçümlenmesinde kullanılmaktadır.  EXTR Serisi 3D Scanner lar, MangooFree serisi ne göre daha kompleks nesneler üzerinde daha hassas modeller üretebilmek ve hata oranı düşük daha yüksek doğruluğa sahip metrolojik ölçümler için kullanılır. Ayrıca EXTR portatif 3D Scanner lar daha büyük nesneleri (1620mm x 1620mm) tam boy olarak modellemeye imksan sağlar

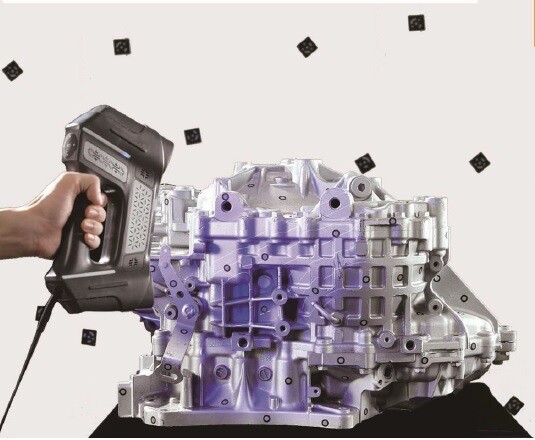

     o  gerçek ölçülerde nesne taraması

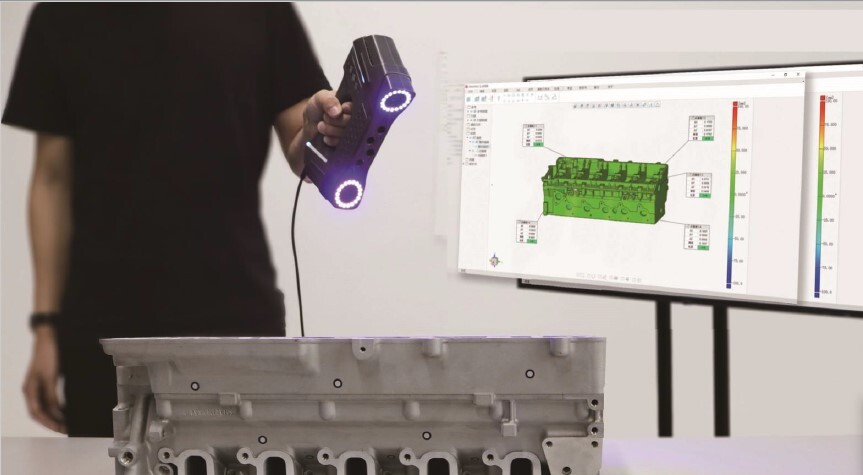

     o  3D Modeller üzerinde kalite ölçümlemeleri

     o  robotlarla otomatik kalite incelemeleri

     o  Çoklu Geometrik Ölçülendirme ve Toleranslama ile ilişkili kalite ölçümleri

     o  global ve lokal toleransların bağımsız ayarı  3B ölçüm ve modelleme uygulamalarında kullanılabilir!!!

    Ayrıca EXTR Tarayıcılar;

     o Kompleks çalışma morfolojileri için ürettiği ince detaylarla

     o 0.01±0.02mm/m metrolojik hassasiyet ve ilaveten 0.01±0.015mm/m fotogrametrik doğruluk


     o 22 çizgi lazer (EXTR 22) / 14 çizgi lazer (EXTR One)  ile yüksek veri yoğunluğu

     o Tekrarlanabilir hata değerleri (high accuracy) aynı nesnenin birden fazla taranmasında tutarlı sonuçlar

     o ve ayrıca parlak, saydam vb yüzeylere sahip farklı materyallerle kolayca uygulanabilir

    EXTR 3D Tarayıcı yazılımı oldukça kolay kullanım sunan ve basit bir şekilde kullanıcı yönlendirmesi sağlayan bir arayüze sahiptir. Aynı zamanda tersine mühendislik uygulamalarında ürün yazılımı yine en büyük yardımcı aracınız olacaktır!

    NOT: Ürün yazılımı güncelleme (software update) ilk yıl hariç olmak üzere ikinci yıldan itibaren 200$ olarak ücretlendirilmektedir.

    Tarama İşleminden Üretime Hazır Modellemeye kadar 4 Kademeli İşlem



    Veri eldesi için tarama gerçekleştirin: STL Dosyasını oluşturun (data alignment, smoothing, optimization)

    Özellik Çıkarma: Eğrilik esaslı mesh çıkarımı
    CAD Yüzeyinin Ters Yakalama: Ters modelleme için taslak ve parametre eldesi
    3D CAD Çizimlerini Oluşturulması: Solidworks, Catia gibi yazılımlara uyumlu yüksek kaliteli CAD verisi oluşturma: STP, X-T

    ÖZET


    Model EXTR One EXTR 22
    Depth of Field 620mm
    Tarama Modu
    yüksek hızlı tarama, geniş alana taraması,
    derin boşluk taraması, ince ayar (fine) tarama
    yüksek hızlı tarama, geniş alana taraması,
    derin boşluk taraması, karanlık ve parlak mod tarama
    Işık Kaynağı 14 Çapraz çizgi lazer + 1 çizgi lazer 22 Çapraz çizgi lazer + 1 çizgi lazer
    Lazer Sınıfı Class II
    Tarama Hızı 1.650.000m/s 2.020.000m/s
    En yüksek çözünürlük 0.03mm 0.025mm
    Tarama alanı 1440mmX860mm
    Tarama Metodu Lazer Tarama (güvenli lazer ışığı)
    Doğruluk (accuracy) 0.01mm en yüksek
    Hacimsel doğruluk
    0.010mm/m ± 0.020mm/m
    0.010mm/m ± 0.15mm/m (fotogrametri ile)
    0.010mm/m ± 0.020mm/m
    Bağlantı standardı USB3.2 USB3.0
    Çalışma sıcaklığı -10C ~ 40C
    Stand-off mesafesi 300mm
    Çıktı formatları ply, obj, vtk, stl, off, ma, txt, asc, neu, xyz, scv, pn, pv, pov ve uyarlanmış format desteği

    Bağlantılar


    EXTR Portatif 3D tarayıcı - datasheet
