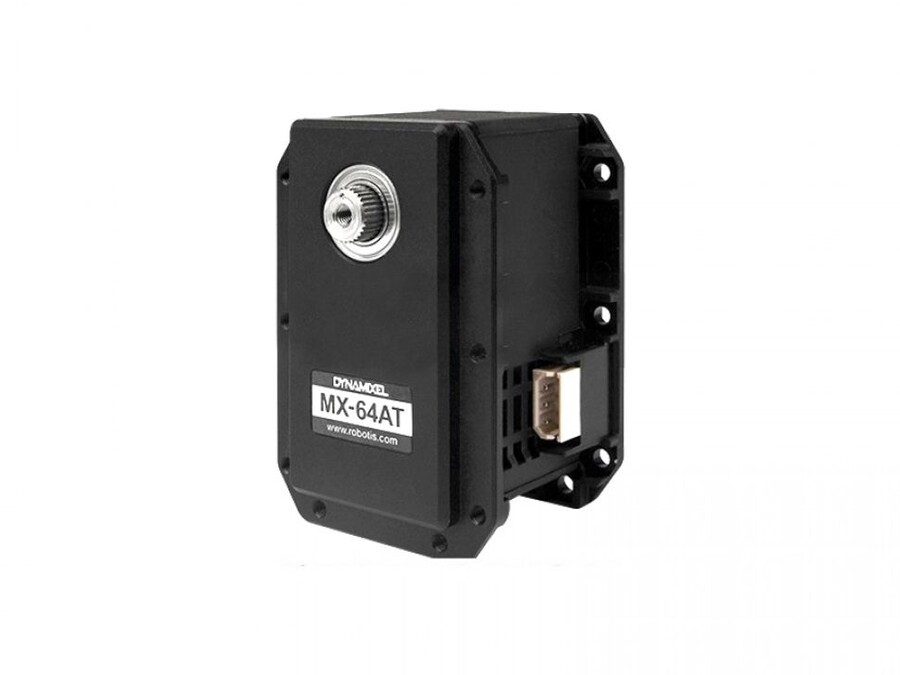

Dynamixel MX-64AT Akıllı Servo Motor (Smart Actuator) - 7.3Nm, 78rpm, TTL

Ürün Kodu : 03.04.084.047
14.264,97 TL + KDV
17.117,97 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Dynamixel MX-64AT Dijital Servo Aktüatör ( Robotic Smart Servo Motor): Alüminyum Ön Gövde (Kapak)



    Dynamixel MX-64AT akıllı servo motor (actuator), Dynamixel grubu (diğer gruplar Dynamixel X ve Dynamixel PRO) içindeki en güçlü ve hassas servo aktüatörler olan MX serisinden bir servodur. MX-64AT full metal dişli yapısına ve önde metal, orta ve arkada mühendislik plastiğinden yapılmış gövdeye sahiptir; serinin diğer ürünü MX-64T ile tek farkı da MX-64T'de ön kapağın mühendsilik plastiği MX-64AT'de metal olmasıdır. MX-64AT, MX serisi içinde en hızlı servo aktüatördür (78 rpm boşta hız).

    Diğer MX'ler gibi MX-64AT de PID kontrolü destekler, 12 bitlik (4096 pals/dönüş) bir mutlak enkoder ile 0.088 derecelik hareket çözünürlüğüne ulaşabilir ve bu yönüyle AX/RX serilerine kıyasla 4 kat fazla çözünürlük sağlar. Dynamixel servo aktüatör kontrolü Arduino kartlar ile yapılabilir; bu amaçla üretilen Arduino Dynamixel Shield kartı işinizi oldukça kolaylaştıracaktır!


    Dynamixel MX-64AT'de MX-64T'ye göre temel fark gövde üzerindeki mekanik ve ısıl iyileştirmelerdir:

    1- Alüminyum ön kapak: Ön kapaktaki deliklerde yer alan vida dişleri, montajlamalarda somun kullanma gereğini ortadan kaldırır!


    2- Malzeme: MX-64T, gövde olarak tümüyle mühendislik plastiğinden üretilmişken MX-64AT, gövdenin önü kısmında metal (alüminyum) yapıya sahip olup gövdenin orta ve arka kısımlarında mühendislik plastiği kullanılmıştır.

    3- MX-64AT termografik kamera ile incelendiğinde alüminyum yüzeylerde ısının dağıtılıp bir noktada yoğunlaşması önlenmektedir. MX-64AT aynı çalışma şartlarında daha az ısınmaktadır.




    İncelediğiniz bu ürün MX-64AT:

    - 14.8V gerilimde 7.3 [N.m] tork ve 78rpm hız değerine ulaşır.

    - 4.5Mbps maksimum baud rate ile AX ve RX serisi servo motorlardan daha hızlıdır.

    - Yapısal farklılık:

        o MX-64T ile: MX-64T'de ön kapak mühendislik plastiği, AT modelinde(bu model) alüminyumdur

        o MX-64R/AR ile: MX-64AT 3 pinli TTL protokol desteği sunar, diğer iki ürün 4 pinli RS-485...

    - MX-64AT ile uyumlu denetleyici(controller), frame set, horn set ve gear set ürünleri için aşağıdaki bölümü kontrol ediniz!

    - MX serisi, birden fazla servo kontrolüne ve aşırı derecede hassas servo kontrolüne imkan sağlayan Protokol 2.0 desteği sunar. Daha basit paket yapısına sahip ve varsayılan olarak gelen Protokol 1.0 yapısından 2.0 yapısına protokol güncellemesi yapılabilir. Farklı model Dynamixel servolarla çalışabilmek için servoların aynı protokol desteğine sahip olduğundan emin olun!

    - MX serisinde servo motor çeşitleri tork bakımından MX-12WMX-64>MX-28>MX106 şeklinde sıralanır!

    - Performans:


    - MX-64 aktüatörler ilave montaj deliği, heatsink ve güçlendirilmiş dişli yatak yapısı gibi bazı modifikasyonlar içermektedir



    MX serisi robot aktüatörlerinde yerleşik özellikler:

    Temazsız Mutlak Enkoder

    MX serisi aktüatörler potansiyometre yerine 360° dönme açısını 12 bit çözünürlükte okuyabilen manyetik rotary (mutlak) enkoder barındırır ve çok daha hassas hareket sunabilir.

    PID Kontrol

    MX serisi servo aktüatörler PID kontrol sağlar. PID kontrol, yapısal (backlash) ve süreç kaynaklı hataları otomatik olarak düzeltir. Dolayısıyla pozisyonlama daha hassastır.

    360° 12 Bit ile Kodlanır

    MX serisi servo motorlarda şaftın bir tam dönüşü, 4096 seviye ile kodlanabilir ve 0.088° / adım çözünürlüklü hareketlerin oluşturulmasına veya okunmasına imkan sunar.
    Akım Tabanlı Tork Kontrolü

    MX-64 ve MX-106'da, pozisyon ve hız kontolü çift-döngülü (dual-loop) akım kontolü sayesinde gerçekleştirilmektedir.



    Dynamixel Servo Aktüatörlere Yakından Bakalım:


    o Tüm Dynamixel servo motorlar DC Motor + Mikrodenetleyici + Sürücü + Sensör + Redüktör + Ağ Bağlantı Elemanları bileşenleri barındıran hepsi bir arada (all-in-one) aygıtlardır; enerji verdikten ve haberleşme bağlantılarını sağladıktan sonra robot kontrolü ne başlayabilirsiniz. Ücretsiz kaynak kodlar hızlı başlangıç sağlar!




    o Dynamixel robot servoları RC servolardan ayırın! Robot eklemleri hedeflenerek tasarlanan Dynamixel'ler;


    - Eklemli yapının kurulumu için kasa üzerinde montaj noktaları ve arka yüzde de bir tutturma noktası (anchor point) barındırır ve her yönden montajlanabilir,
    - Çift yönlü haberleşir ve geri besleme sinyali üreterek istenen parametrenin büyüklüğünü döndürebilir, daisy-chain bağlantıları destekler,
    - Ortalama bir RC servonun iki katı kadar tork üretebilir,
    - Üzerindeki yerleşik denetleyici geri besleme sinyali üretebilir ve mevcut gelen firmware gereksinime göre upgrade edilebilir.

    o Dynamixel zincir bağlantı (daisy-chain) şeklini destekler ve 254 e kadar servo birbirine bağlanabilir. Daisy Chain yani zincir bağlantı sistemi ile birbirlerine bağladığınız akıllı servo motorların sonuncusunu data ve besleme hattına bağladığınızda, tek hat üzerinden hiç bir kablo karmaşası olmadan Dynamixel servolarınızın hepsini besleyebilir ve kontrol edebilirsiniz.





    o Dynamixel aktüatörler farklı geliştirme ortamlarınca desteklenirler (Bknz, aşağıdaki görsel). Robotis'in sunduğu RoboPlus (R+) GUI tabanlı arayüz programları sayesinde simulatif programlama veya ters kinematik uygulamaları yapabilirsiniz. Dynamixel robot servo kontrol kodlarını C, C++, Matlab, C#, Python, ROS, Visual Studio, Visual Basic, LabVIEW, Eclipse, Java ve daha bir çoklarıyla yazabilirsiniz.




    o Veri geribesleme ve kontrol modları:

    - Konum Kontrolü, Hız Kontrolü, Akım (Tork) Kontrolü, PWM Kontrolü için farklı modlar (Tekerlek, eklem vb...),
    - Dynamixel Firmware ile konum, hız, akım, sıcaklık, voltaj, donanım durumu öğrenmek için gerçek zamanlı geri bildirim,
    - Kullanıcıların hassas hareketler oluşturabilmeleri için konum ve hız kontrolü sağlayan PID kontrol (MX, Pro ve Pro Plus serilerinde)


    o Dynamixel servo motor çeşitleri

    - Başlangıç seviyesinden yüksek performans ürünlere farklı seriler
    - Spur dişli gibi alt uçtaki ürünlerden (Dynamixel serisi) sikloid dişli gibi üst uçtaki ( Dynamixel Pro ) ürünlere...
    - Dynamixel'in konumlanmasına göre nüvesiz ucuz motorlardan BLDC motorlara doğru faklı parça tercihi



    o Dynamixel motorların geniş kullanım alanı:

    - Mafsallı robotlar, mobil robotlar, manipülatör (endüstriyel robot kol), otomasyon sistemi
    - Eğitim robotları, Ar-Ge robotları, eğlence amaçlı robotlar ve DIY robotlar
    - Medikal, savunma, hizmet, havacılık, üretim hatları gibi alanlarda tekli /çoklu kullanım

    Ürün Özeti ve Paket İçeriği

    Ürün Teknik Özellikleri:



    MCU
    :ARM CORTEX-M3 (72 [MHz], 32Bit)
    Pozisyon Sensörü
    :Temazsız Mutlak Enkoder (12Bit, 360 [°])
    Motor
    :Çekirdeksiz Maxon Motor
    Baud Rate
    :8,000 [bps] ~ 4.5 [Mbps]
    Kontrol Yöntemi
    :PID
    Backlash
    :20 [arcmin] (0.33 [°])
    Ağırlık
    :135g
    Boyut (WxHxD)
    :40.2 x 61.1 x 41 [mm]
    Çözünürlük Açı / Adım / Açı
    :0.088° / 4096 / 360°
    Redüksiyon Oranı
     200:1
    Giriş Gerilimi
    :10.0 ~ 14.8 [V] (Önerilen : 12.0 [V])
    Stall Tork
     -5.5 [N.m] (@11.1 [V], 3.9[A]stall akımı)
     -6.0 [N.m] (@12 [V],    4.1[A]stall akımı)
     -7.3 [N.m] (@14.8 [V], 5.2[A]stall akımı)

    Yüksüz Hız
     -58 [devir/d] (@ 11.1 [V])
     -63 [devir/d] (@ 12    [V])
     -78 [devir/d] (@ 14.8 [V])
    Radyal Yük
    :40N (Flanştan 10mm uzakta)
    Eksenel Yük
    :20N
    Çalışma Modu
    (Protokol 1.0||Protokol 2.0)

    1) Wheel, P1.0  || Velocity Control P2.0
    2) Joint, 0 - 360° P1.0 || Position Control P2.0
    3) Multi-turn P1.0 || Extended Position Control P2.0
    4)          -            || PWM (Voltage) Control P2.0
    5)          -            || Current Control P2.0
    6)          -            || Current-based Position Control P2.0

    Çalışma Sıcaklığı
    :-5℃ ~ +80℃
    Fiziksel Bağlantı
      - TTL Half Duplex Asenkron Seri Hab.
       (8bit, 1stop, No Parity)
      - Protokol 1.0 (varsayılan) ve Protokol 2.0
    Link
    :TTL Level Multi Drop Bus
    ID (P1.0 veya P2.0)
    254 ID (0~253) P1.0 || 253 ID (0 ~ 252) P2.0
    Geri Besleme

    :Pozisyon, Sıcaklık, Yük, Giriş Voltajı - P1.0

    :Pozisyon, Hız, Sıcaklık, Yük, Giriş Voltajı, Yörünge, Gerçek zamanlı Tick - P2.0


    Dişli Malzemesi
    :Full Metal / Spur
    Kasa Malzemesi
    :Mühendislik plastiği (Orta ve Arka), Metal (Ön)

    MX-64 İle Kullanılabilen Robotis Ürünleri:

    -- Denetleyici:

    TTL Dynamixel = CM-5CM-510CM530CM-700OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR,
    RS485 Dynamixel = CM-700OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR, CM-2+

    -- AraYüz Kartı: USB2Dynamixel, U2D2

    -- Frame (Şase):


    -- Horn (Flanş):

    NOT: MX-64AT servo, RX-64 ile uyumlu olan HN05-N101 Set / T101 flanşları ile uyumlu değildir!!!

    -- Gear Set: MX-64 Dişli Set

    MX-64AT Kutu İçeriği:

    Açıklama Adet
    DYNAMIXEL MX-64AT 1
    Flanş NH05-N102 1
    Pul Yatak Pulu 1
    Kablo 3P Cable 200mm 1
    Vida/Somun Vida(WB) M2.5*4 16
    Vida(WB) M3*8 1
    Somun M2.5 18

    NOT: MX-64AT kutularında montajlama için bir frame (şase) parçası yoktur, ayrı temin edilir!

    MX Serisi Karşılaştırma

    MX Serisi Performans Görünümü:


    Dynamixel MX Serisi, Seri İçi Görünüm:

    Model MX-28T-R / MX-28AR-AT MX-64T-R / MX-64AR-AT MX-106T / MX-106R
    Stall Tork (@ 14.8V) 3.1N.m (31.6 kg-cm) 7.3N.m / 74.4 kg-cm 10.0N.m / 101 kg-cm
    Hız (rpm @ 14.8V) 67 78 55
    Çalışma Voltajı 10 ~ 14.8V ( önerilen 12V) 10 ~ 14.8V ( önerilen 12V) 10 ~ 14.8V ( önerilen 12V)
    Stall Akımı (@ 14.8V) 1.7A 5.2A 6.3A
    Ebatlar (mm) 35.6 X 50.6 X 35.5 40.2 X 61.1 X 41 40.2 X 65.1 X 46.0
    Ağırlık 72g-77g 126g-135g 165g
    Çözünürlük 0.088°/pulse 0.088°/pulse 0.088°/pulse
    Redüksiyon Oranı 193:1 200:1 225:1
    Yerleşik CPU ARM CORTEX-M3 (32bit, 72M) ARM CORTEX-M3 ARM CORTEX-M3
    Com TTL & RS-485 / 4.5 Mbps TTL & RS-485 / 4.5 Mbps TTL & RS-485 / 4.5 Mbps
    Compliance/PID PID PID PID
    Pozisyon Sensörü Mutlak Enkoder (12Bit, 360 [°]) Mutlak Enkoder (12Bit, 360 [°]) Mutlak Enkoder (12Bit, 360 [°])

    MX-64AT ve Farklı Şaseler (Frame Set) ile Çok Yönlü Bağlantı Şekillleri

    Dynmixel MX-64AT Flanş (Horn) ve Şase (Frame) Bağlantı şekilleri:

    MX-64 Frame (Şase) Parçaları Bağlantıları


    MX-64 Horn (Flanş) Parçaları Bağlantıları
