Pololu QTR-8RC 8'li Kızılötesi Reflektans Sensör -Dijital PL-961

Ürün Kod: 10.01.076.034
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Pololu QTR-8RC 8'li Kızılötesi - Reflektans - Sensör ( Genel Amaçlı Proximity Sensörü ) PL-961

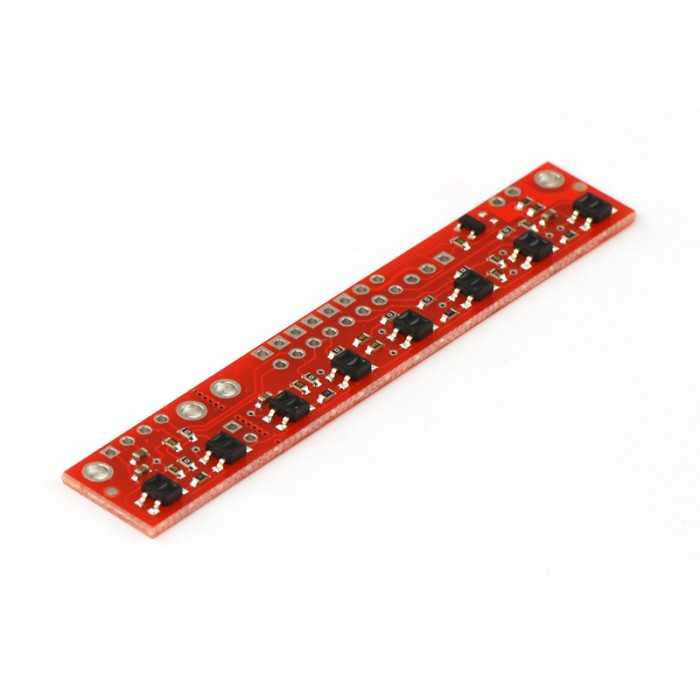

    Çizgi izleyen, engelden kaça gibi robot yapılarında ve endüstriyel uygulamalarda kullanılabilecek Pololu QTR-8RC Yansımalı (Reflektans) Sensör Dizisi, 8 farklı IR LED/fototransistör çiftinden oluşan ve dijital çıkış hatlarına sahip bir modüldür. Kartın uzun ekseni boyunca 0.375″ aralıklarla yerleştirilmiş çiftler ve az yer kaplayan kompak yapısı ile çizgi izleyen robotlarda minimal alanlı dedektör olarak kullanılabilir (çizgi izleyen yapılar genelde 19mm'lik siyah bantın izlenmesi üzerine tasarlanır). Her bir IR LED-fototransistör çifti dijital voltaj çıkışı sağlamaktadır (QTR-8A versiyonu ise analog çıkış sağlar).




    Ürün Özeti

    Boyutlar: 2.95" x 0.5" x 0.125" ("header"lar hariç)
    Çalışma voltajı: 3.3V - 5 V
    Besleme akımı: 100 mA
    Çıkış formatı: 8 farklı dijital  sinyal
    Optimal algılama mesafesi: 0,125"(3 mm)
    Önerilen maksimum algılama mesafesi: 0,375"(9.5 mm)
    Headerlar olmadan ağırlık: 0.11 oz (3.09 g)



    Ürünün Çalışması

    Yansımalı (Reflektans) Sensör Dizisini kullanmak için OUT pinine bir gerilim uygulanmalıdır. Daha sonra OUT ucundaki gerilim kaldırılarak fototransistör üzerinden OUT geriliminin azalma (decay) süresi ölçülerek bir reflektans (yansıma) değeri okunabilir. Kısa azalma (decay) süresi büyük bir reflektans değeri anlamına gelmektedir. Bu şekilde ölçüm yapmak bazı avantajlara sahiptir. Bunlar:

    o  Analog-dijital dönüştürücü (ADC) gereksiniminin ortadan kalkması
    o  Voltaj bölücü analog çıkışlara nazaran hassasiyetin artması
    o  Bir çok mikrodenetleyici ile çok sayıda sensörün paralel olarak okunmasının mümkün hale gelmesi.


    Pololu QTR-8RC ile çalışabilmeniz için ürünün OUT hattını dijital "high" seviyesine sürebilmeli ve ardından çıkış voltajının bozunma (decay) süresini ölçebilmeniz gerekmektedir. Bunun için aşağıdaki işlemleri sıra ile yapmalısnız:

    1- OUT pinin "high" a sürün
    2-2.2 nF kapasitörün 5V düzeyine dolması için 3-5 mikro saniye bekleyin!
    3- İlgili I/O pinini "giriş" olarak ayarlayın
    4- I/O hattının (yani kapasitörün) dijital "low" düzeyine ne kadar sürede indiğini ölçün!

    Güçlü bir yansıma ile, gerilim düşümü (decay) süresi 10-20 mikrosaniye kadar gerileyebilir; yansıtma olmadan, gerilim düşümü (decay) süresi birkaç milisaniyeye kadar çıkabilir. Gerilim düşümünün tam zamanı, mikrodenetleyicinizin I/O hattı özelliklerine bağlıdır.

    NOT: Pololu AVR kütüphanesi, bu sensörleri Orangutan robot denetleyiciler ile kullanmayı kolaylaştıran fonksiyonlar sunar.

    Diğer Pololu Reflektans Sensörlerimiz



    Üst satır: QTRX-HD-07 , QTR-HD-07  ||  Orta Satır: QTR-3 ( A - RC ), QTR-1( A - RC),  QTR-L-1  || Alt Satır: QTR-8 ( A - RC )


    Dokümantasyon

    Pololu AVR library

    Şematik pdf
