Robotis 902-0127-000

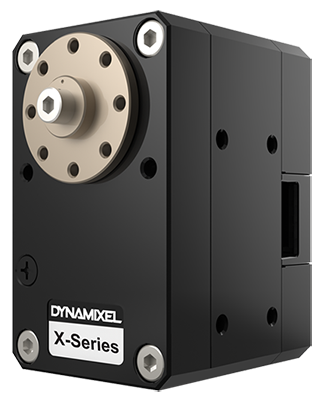

Dynamixel-X XH430-W210-T Yüksek Performans Servo Motor | 2.5Nm, 50rpm, TTL

Ürün Kodu : 03.04.084.070
13.771,49 TL + KDV
16.525,79 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Dynamixel-X XH430-W210-T Yüksek Performans Servo Motor | 2.5Nm, 50rpm, TTL



    Dynamixel-X serisi servo motorlar; çok eklemli robotlar yapmak için kullanılan, yüksek performanslı ve ağ kontrollü yeni Robotis servo motor serisidir.

    Dynamixel XH serisi ürünler high-performance ürün grubudur. XH serisi ürünler, örneğin XM serine göre daha benzer tork ve hız değerleri üretse de "yüksek performans" olarak isimlendirilmiştir. Bu adlandırma servo aktüatör üzerinde kullanılan çekirdeksiz Maxon motorun uzun ömürlü ve hassas yapısının XH serisine getirdiği üstün perfomans dolayısıyladır.

    Bu ürün XH430-W210-T:

    XH430-W210-TXHX= Yeni Dynamixel-X servo motor grubu
    H= High-Performance ürün serisi
    430430 = 46.5mm yüksekliğe sahip servoları içine alan boyut sınıfı
    W210W= 12V nominal besleme voltajı
    210= 210:1 redüksiyon oranı
    TT= TTL haberleşme arayüzü

    - Nominal çalışma gerilimi:12V, stall tork: 2.5 [N.m] (@ 12.0 [V]) ve yüksüz hız: 50 [dev/d] (@ 12.0 [V])

    - Haberleşme arayüzü 3 uçlu TTL

    - Konnektörler altın kaplama JST

    - Standby akımı 100ma'den 40ma'e çekilierek enerji tasarrufu sağlanmıştır.

    - U2D2 ile PC üzerinden veya bir OpenCM denetleyici ile servo motor kontrolü sağlanmak istenirse bağlantı:




    Dynamixel-X Servo Aktüatör Genel Özellikleri:


    o Tüm Dynamixel-X servo aktüatörler, DC Motor + Mikrodenetleyici + Sürücü + Sensör + Redüktör + Ağ Bağlantı Elemanları bileşenleri barındıran hepsi bir arada (all-in-one) aygıtlardır; enerji ve haberleşme bağlantılarını sağladıktan sonra robot kontrolü ne başlayabilirsiniz. Ücretsiz kaynak kodlar hızlı başlangıç sağlar!


    o Dynamixel-X servolar hareket esnasında kablo hasarını önlemek için hareket kısıtlamalarını önleyecek oluklu arka kasa ve 3 farklı kablo yönlendirme (3-way-routing) seçeneğine sahiptir [Avara yatak içinden geçen kablaj(üstten), temel bağlantı(sağ) ve kabarma/ayrılma önleme ile kros kablaj (sol)]


    o Dynamixel-X servo motor temel parçalarını tanıyın!


    o Dynamixel-X Akıllı Servo Aktüatörlerde Mekanik Özellikler:

    - Dynamixel-X ürünler Dynamixel serisine göre daha kompakt boyutlara sahiptir ve daha yüksek tork sunabilir.

    - XH430 lar MX-28'e göre %31, XH540 lar MX-106'ya göre %28 küçüktür!!!


    - Gövde üzerine somunsuz vidalama sağlanabilir.


    - Alüminyum ve mühendislik plastiğinden dış gövde ve iyileştirilmiş ısıl iletkenlik ve heat-sinking özelliği


    o Dynamixel-X aktüatörler farklı geliştirme ortamlarınca desteklenirler (Bknz, aşağıdaki görsel). Robotis'in sunduğu RoboPlus (R+) GUI tabanlı arayüz programları sayesinde simulatif programlama veya ters kinematik uygulamaları yapabilirsiniz. Dynamixel robot servo kontrol kodlarını C, C++, Matlab, C#, Python, ROS, Visual Studio, Visual Basic, LabVIEW, Eclipse, Java ve daha bir çoklarıyla yazabilirsiniz. Tüm bunlar için bir PC ve U2D2 çevirici gerekmektedir!

    Ayrıca Dynamixel-X zincir bağlantı (daisy-chain) şeklini destekler ve 253 e kadar servo birbirine bağlanabilir.



    o Gelişmiş veri geribesleme ve kontrol modları:

    - Konum Kontrolü, Hız Kontrolü, Akım (Tork) Kontrolü, PWM Kontrolü için farklı modlar
    - Kullanıcıların hassas hareketler oluşturabilmeleri için konum ve hız kontrolü sağlayan PID kontrol (Dynamixel MX, Dynamixel X ve PRO serileri).



    o Dynamixel servo motor çeşitleri

    - Başlangıç seviyesinden yüksek performans ürünlere farklı seriler

    - Spur dişli gibi alt uçtaki ürünlerden (Dynamixel serisi) sikloid dişli gibi üst uçtaki ( Dynamixel Pro ) ürünlere...

    - Dynamixel'in konumlanmasına göre nüvesiz ucuz motorlardan BLDC motorlara doğru faklı parça tercihi


    o Humanoid robotlar, endüstriyel robot kol, eğitim robotları gibi yapılarda kullanılabilen Dynamixel-X motorlar sıradışı yapısal özellikler gösteren serilere sahiptir:

    - XW serisi IP68 koruma sınıfında ve su geçirmez yapıdadır (1m, 24h)
    - Tek modül üzerinde 2 DoF çıkış veren 2XL ve 2XC serisi... Robotların boyun, omuz, bel bölgesinde kullanılan bu servo grubu, 2 farklı servo kullanmaya göre daha az ağırdır ve daha az hacim kaplar!


    o Dynamixel-X servo aktüatörlerde isimlendirme:


    Ürün Özeti ve Paket İçeriği

    Ürün Teknik Özellikleri:



    MCU
    :ARM CORTEX-M3 (72 [MHz], 32Bit)
    Pozisyon Sensörü
    :Temazsız Mutlak Enkoder (12Bit, 360 [°])
    Motor
    :Çekirdeksiz Maxon Motor
    Baud Rate
    :9600 [bps] ~ 4.5 [Mbps]
    Kontrol Yöntemi
    :PID
    Backlash
    :15 [arcmin] (0.33 [°])
    Ağırlık
    :82g
    Boyut (WxHxD)
    :28.5 x 46.5 x 34 [mm]
    Çözünürlük Açı / Adım / Açı
    :0.088° / 4096 / 360°
    Redüksiyon Oranı
     212.6:1
    Giriş Gerilimi
    :10.0 ~ 14.8 [V] (Önerilen : 12.0 [V])
    Stall Tork
     -2.2 [N.m] (@11.1 [V], 1.2[A]stall akımı)
     -2.5 [N.m] (@12 [V],    1.3[A]stall akımı)
     -3.1 [N.m] (@14.8 [V], 1.5[A]stall akımı)

    Yüksüz Hız
     -46 [devir/d] (@ 11.1 [V])
     -50 [devir/d] (@ 12    [V])
     -62 [devir/d] (@ 14.8 [V])
    Radyal Yük
    :40N (Flanştan 10mm uzakta)
    Eksenel Yük
    :20N
    Çalışma Modu
    (Protokol 2.0)

    1) Velocity Control
    2) Position Control
    3) Extended Position Control
    4) PWM (Voltage) Control
    5) Current Control
    6) Current-based Position Control

    Çalışma Sıcaklığı
    :-5℃ ~ +80℃
    Fiziksel Bağlantı
      - TTL Half Duplex Asenkron Seri Haberleşme
       (8bit, 1stop, No Parity)
      - Protokol 2.0
    Link
    :TTL Level Multi Drop Bus
    ID ( P2.0)
    :253 ID (0 ~ 252)
    Geri Besleme

    :Pozisyon, Hız, Sıcaklık, Yük, Giriş Voltajı, Yörünge, Gerçek-zamanlı Tick


    Dişli Malzemesi
    :Full Metal
    Kasa Malzemesi
    :Mühendislik plastiği (Arka), Metal (Ön ve Orta)

    XH430-W210-T İle Kullanılabilen Robotis Ürünleri:

    -- Denetleyici:

    TTL Dynamixel=OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR1.0, CM-550
    RS485 Dynamixel=OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR1.0,

    -- AraYüz Kartı: USB2Dynamixel, U2D2

    -- Frame (Şase) ve Horn (Flanş) Setler:

    Uyumlu Frame Set=FR12-H104K Set, FR12-G101GM Set, FR12-H103GM Set, FR12-H101K Set, FR12-S101K Set, FR12-S102K Set
    Uyumlu Horn Set=HN12-N101 Set, HN12-I101 Set


    --
    Gear Set: X430-210 Yataklı-Dişli Set

    XH430-W210-T Kutu İçeriği:


    • XH430-W210-T
    • HN12-N101 Flanş
    • Teflon Pul ( flanş montajı için )
    • Robot Kablo-X3P 180mm
    • Robot Kablo-X3P (Dönüştürülebilir) 180mm
    • 16 x Alyan Başlı Vida WB M2.5x4
    • 1 x Alyan Başlı Vida  WB M2.5x6
    • 10 x Alyan Başlı Vida  WB M2x3
    • 8 x Spacer

    Uyarı: DYNAMIXEL X-Serisi aktüatörleri OpenCM veya USB2Dynamixel ile kontrol etmek için lütfen paketin içerdiği JST-Molex dönüştürülebilir kabloyu kullanın. Fakat, Molex-JST dönüştürülebilir kablo XH430-W210-T modeline dahil değildir. JST konnektörünü destekleyen bir denetleyici ve arabirim kullanırken lütfen dönüştürülebilir (convertible) bir kablo edinin.

    XH Serisi Karşılaştırma

    Dynamixel-X Servolarda Performans Görünümü:


    Dynamixel-X XH serisi içinde performans parametreleri:



    XH430-W210-T ve Farklı Şaseler (Frame Set) ile Çok Yönlü Bağlantı Şekilleri

    Montaj Kombinasyonları:
