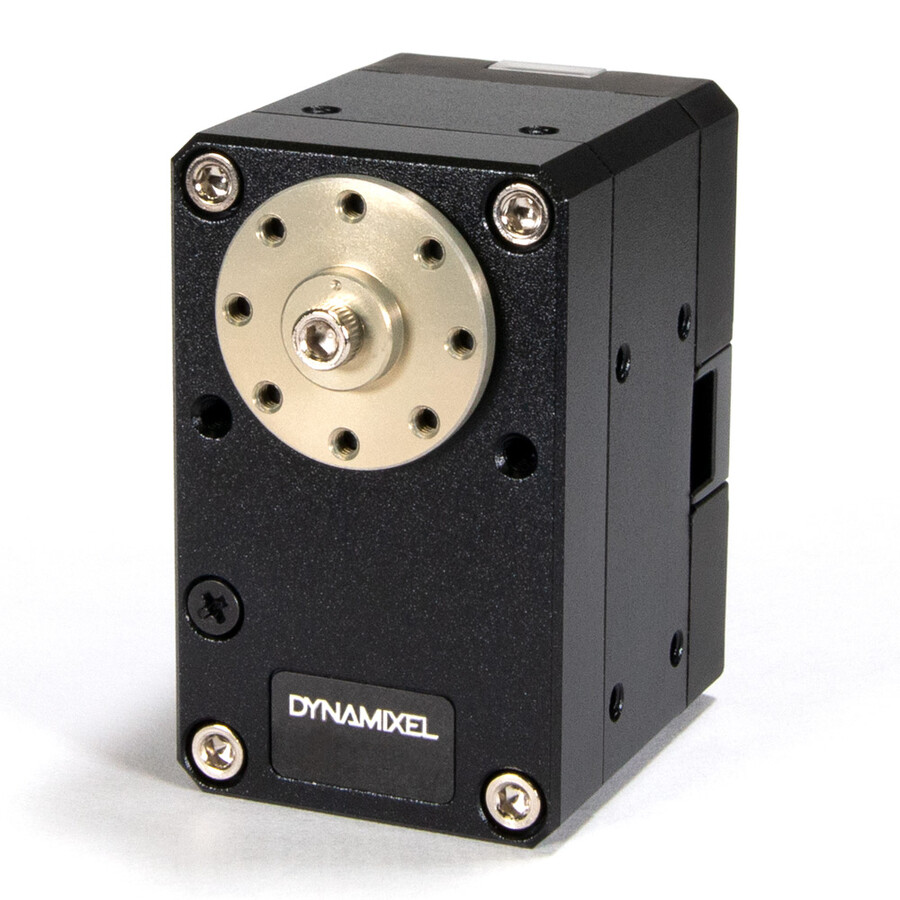

Dynamixel-X XM430-W350-R Mid-Level PERF Servo Motor | 4.1Nm, 46rpm, RS-485
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-
Dynamixel-X XM430-W350-T Mid-Level Performans Servo Motor | 4.1Nm, 46rpm, RS-485
Dynamixel-X serisi servo motorlar; çok eklemli robotlar yapmak için kullanılan, yüksek performanslı ve ağ kontrollü yeni Robotis servo motor serisidir.
Dynamixel XM serisi servo aktüatörler, XH serisine tork ve hız olarak benzer ürünlerdir ancak XM serisi servo motorlarda Maxon çekirdeksiz motor kullanılmamıştır. Buna göre XM serisi XH serisine göre daha uygun fiyatlı ancak ömür uzunluğu olarak orta düzey performans sergileyen bir üründür. XM430 ve XM540 olarak iki farklı boyut iki farklı redüksiyon oranı ve TTL/RS-485 haberleşebilen seçenekleriyle 8 farklı XM serisi servo motor projeleriniz için hazır, hemen deneyin!
Bu ürün XM430-W350-R:
XM430-W350-R XM X= Yeni Dynamixel-X servo motor grubu M= Mid-Level Performance ürün serisi 430 430 = 46.5mm yüksekliğe sahip servoları içine alan boyut sınıfı W350 W= 12V nominal besleme voltajı 350= 350:1 redüksiyon oranı R R= RS-485 haberleşme arayüzü - Nominal çalışma gerilimi:12V, stall tork: 4.1 [N.m] (@ 12.0 [V]) ve yüksüz hız: 46 [dev/d] (@ 12.0 [V])
- Haberleşme arayüzü 4 uçlu RS-485
- Konnektörler altın kaplama JST
- Standby akımı 100ma'den 40ma'e çekilierek enerji tasarrufu sağlanmıştır.
- U2D2 ile PC üzerinden veya bir OpenCM denetleyici ile servo motor kontrolü sağlanmak istenirse bağlantı:
- XM430-W350-R performans görünümü:
Dynamixel-X Servo Aktüatör Genel Özellikleri:
o Tüm Dynamixel-X servo aktüatörler, DC Motor + Mikrodenetleyici + Sürücü + Sensör + Redüktör + Ağ Bağlantı Elemanları bileşenleri barındıran hepsi bir arada (all-in-one) aygıtlardır; enerji ve haberleşme bağlantılarını sağladıktan sonra robot kontrolü ne başlayabilirsiniz. Ücretsiz kaynak kodlar hızlı başlangıç sağlar!
o Dynamixel-X servolar hareket esnasında kablo hasarını önlemek için hareket kısıtlamalarını önleyecek oluklu arka kasa ve 3 farklı kablo yönlendirme (3-way-routing) seçeneğine sahiptir [Avara yatak içinden geçen kablaj(üstten), temel bağlantı(sağ) ve kabarma/ayrılma önleme ile kros kablaj (sol)]
o Dynamixel-X servo motor temel parçalarını tanıyın!
o Dynamixel-X Akıllı Servo Aktüatörlerde Mekanik Özellikler:
- Dynamixel-X ürünler Dynamixel serisine göre daha kompakt boyutlara sahiptir ve daha yüksek tork sunabilir.
- XH430 lar MX-28'e göre %31, XH540 lar MX-106'ya göre %28 küçüktür!!!
- Gövde üzerine somunsuz vidalama sağlanabilir.
- Alüminyum ve mühendislik plastiğinden dış gövde ve iyileştirilmiş ısıl iletkenlik ve heat-sinking özelliği
o Dynamixel-X aktüatörler farklı geliştirme ortamlarınca desteklenirler (Bknz, aşağıdaki görsel). Robotis'in sunduğu RoboPlus (R+) GUI tabanlı arayüz programları sayesinde simulatif programlama veya ters kinematik uygulamaları yapabilirsiniz. Dynamixel robot servo kontrol kodlarını C, C++, Matlab, C#, Python, ROS, Visual Studio, Visual Basic, LabVIEW, Eclipse, Java ve daha bir çoklarıyla yazabilirsiniz. Tüm bunlar için bir PC ve U2D2 çevirici gerekmektedir!
Ayrıca Dynamixel-X zincir bağlantı (daisy-chain) şeklini destekler ve 253 e kadar servo birbirine bağlanabilir.
o Gelişmiş veri geribesleme ve kontrol modları:
- Konum Kontrolü, Hız Kontrolü, Akım (Tork) Kontrolü, PWM Kontrolü için farklı modlar
- Kullanıcıların hassas hareketler oluşturabilmeleri için konum ve hız kontrolü sağlayan PID kontrol (Dynamixel MX, Dynamixel X ve PRO serileri).
o Dynamixel servo motor çeşitleri
- Başlangıç seviyesinden yüksek performans ürünlere farklı seriler
- Spur dişli gibi alt uçtaki ürünlerden (Dynamixel serisi) sikloid dişli gibi üst uçtaki ( Dynamixel Pro ) ürünlere...
- Dynamixel'in konumlanmasına göre nüvesiz ucuz motorlardan BLDC motorlara doğru faklı parça tercihi
o Humanoid robotlar, endüstriyel robot kol, eğitim robotları gibi yapılarda kullanılabilen Dynamixel-X motorlar sıradışı yapısal özellikler gösteren serilere sahiptir:
- XW serisi IP68 koruma sınıfında ve su geçirmez yapıdadır (1m, 24h)
- Tek modül üzerinde 2 DoF çıkış veren 2XL ve 2XC serisi... Robotların boyun, omuz, bel bölgesinde kullanılan bu servo grubu, 2 farklı servo kullanmaya göre daha az ağırdır ve daha az hacim kaplar!
o Dynamixel-X servo aktüatörlerde isimlendirme:
Ürün Özeti ve Paket İçeriği
Ürün Teknik Özellikleri:
MCU :ARM CORTEX-M3 (72 [MHz], 32Bit) Pozisyon Sensörü :Temazsız Mutlak Enkoder (12Bit, 360 [°]) Motor :Çekirdeksiz Motor Baud Rate :9600 [bps] ~ 4.5 [Mbps] Kontrol Yöntemi :PID Backlash :15 [arcmin] (0.33 [°]) Ağırlık :82g Boyut (WxHxD) :28.5 x 46.5 x 34 [mm] Çözünürlük Açı / Adım / Açı :0.088° / 4096 / 360° Redüksiyon Oranı 353.5:1 Giriş Gerilimi :10.0 ~ 14.8 [V] (Önerilen : 12.0 [V]) Stall Tork -3.8 [N.m] (@11.1 [V], 2.1[A]stall akımı)-4.1 [N.m] (@12 [V], 2.3[A]stall akımı)-4.8 [N.m] (@14.8 [V], 2.7[A]stall akımı)Yüksüz Hız -43 [devir/d] (@ 11.1 [V])
-46 [devir/d] (@ 12 [V])
-57 [devir/d] (@ 14.8 [V])Radyal Yük :40N (Flanştan 10mm uzakta) Eksenel Yük :20N Çalışma Modu(Protokol 2.0)1) Velocity Control2) Position Control3) Extended Position Control4) PWM (Voltage) Control5) Current Control6) Current-based Position ControlÇalışma Sıcaklığı :-5℃ ~ +80℃ Fiziksel Bağlantı- RS-485 Half Duplex Asenkron Seri Haberleşme(8bit, 1stop, No Parity)- Protokol 2.0Link :RS-485 Level Multi Drop Bus ID ( P2.0) :253 ID (0 ~ 252) Geri Besleme :Pozisyon, Hız, Akım, Sıcaklık, Yük, Giriş Voltajı, Yörünge, Gerçek-zamanlı Tick
Dişli Malzemesi :Full Metal Kasa Malzemesi :Mühendislik plastiği (Arka), Metal (Ön ve Orta) XM430-W350-R İle Kullanılabilen Robotis Ürünleri:
-- Denetleyici:
TTL Dynamixel = OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR1.0, CM-550 RS485 Dynamixel = OpenCM9.04(+ OpenCM485 Expansion Board), OpenCR1.0, -- AraYüz Kartı: USB2Dynamixel, U2D2
-- Frame (Şase) ve Horn (Flanş) Setler:
Uyumlu Frame Set = FR12-H104K Set, FR12-G101GM Set, FR12-H103GM Set, FR12-H101K Set, FR12-S101K Set, FR12-S102K Set Uyumlu Horn Set = HN12-N101 Set, HN12-I101 Set
-- Gear Set: X430-350 Yataklı-Dişli SetXM430-W350-R Kutu İçeriği:
- XM430-W350-R
- HN12-N101 Flanş
- Teflon Pul ( flanş montajı için )
- Robot Kablo-X3P 180mm
- Robot Kablo-X3P (Dönüştürülebilir) 180mm
- 16 x Alyan Başlı Vida WB M2.5x4
- 1 x Alyan Başlı Vida WB M2.5x6
- 10 x Alyan Başlı Vida WB M2x3
- 8 x Spacer
XM Serisi Karşılaştırma
Dynamixel-X XM ve XH Servolarda Performans Görünümü:
Dynamixel-X XM serisi içinde performans parametreleri:
XM430-W350-R ve Farklı Şaseler (Frame Set) ile Çok Yönlü Bağlantı Şekilleri
Montaj Kombinasyonları:

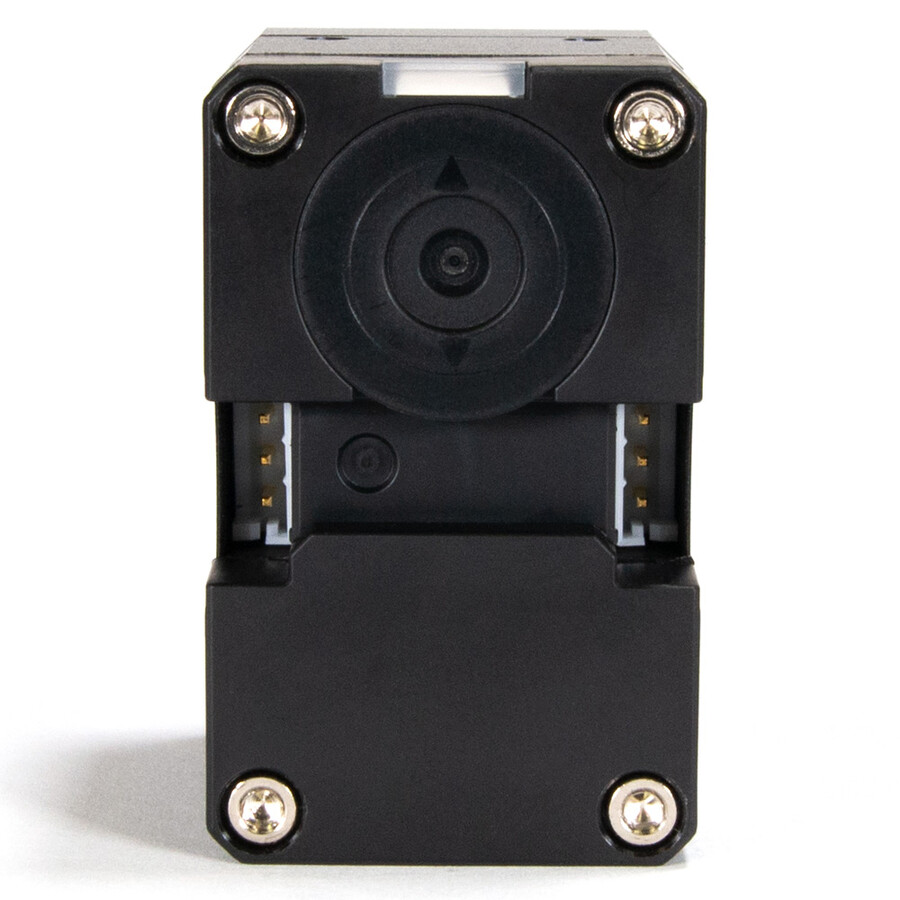

Arka kapaktan üzerinde haberleşme kablo bağlantısı:
Bağlantılar
