Pololu 4799

Pololu 380:1 Micro Metal Redüktörlü DC Motor HPCB 12V - Dual Şaft PL-4799

Ürün Kodu : 03.02.076.114
653,02 TL + KDV
783,63 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

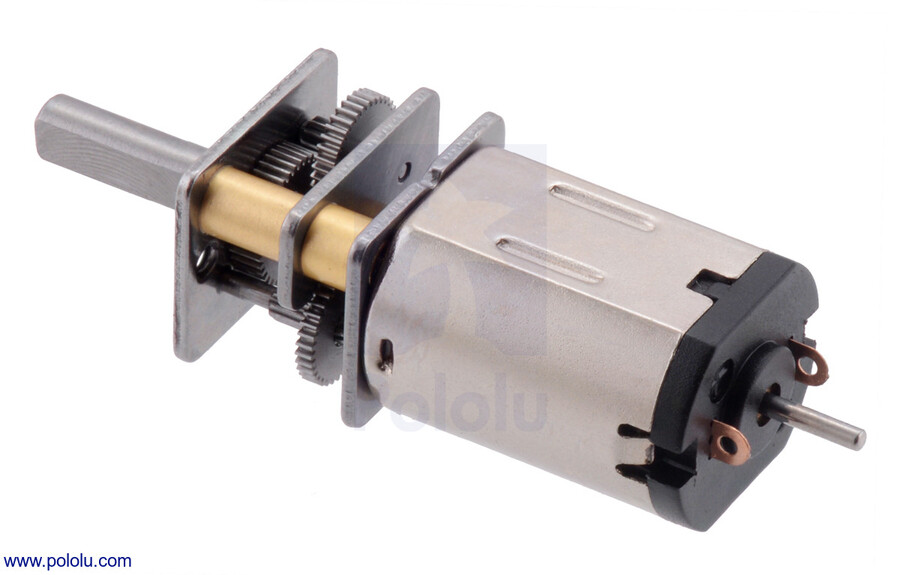

  • Pololu 380:1 Micro Metal Redüktörlü DC Motor HPCB 12V 85rpm - Dual Şaft PL-4799



    İncelediğiniz 12V redüktörlü motor, uzun ömürlü karbon fırçalara (HPCB) sahip bir yüksek güçlü DC motor ile 380:1 (tam olarak 379.17:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. 380:1 redüktörlü motor sağlamlık ve radyal yüklere daha fazla dayanım gösterebilmesi için prinç dişliler yerine paslanmaz çelik dişlilerden üretilmiştir! Gövde 10mm X 12mm (kesit alanı) ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır. Toplam motor uzunluğu ise 26 cm'dir.  Bu üründe 4.5 x 1mm boyutlarında ek bir mil çıkışı mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir. Ürünün stall (zorlanma) akımı 0.75A ve stall torku 5 kg.cm'dir. Yüksüz devir hızı 85rpm ve çekilen akım 60mA'dir.


    380:1 redüktörlü motor için, redüktör ve ön kısımdaki plaka renkleri farklılık göstermektedir!

    Boyut olarak bu redüktörlü motorlar Sanyo 12mm NA4S DC redüktörlü motorlara benzerdir ve bu boyutlar N20 motor olarak da isimlendirilmektedir.


    İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (yüksek güçlü - uzun ömürlü karbon fırça ) - HP (yüksek güç) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalı modellerle (precious metal brush) kıyaslandığında 0.5 mm daha kalın ve birbirlerine 1mm kadar daha yakın bakır terminalleri (aşağıda soldaki resimde sarı renkli terminaller) ile ayırt edilirler. Yine bu ürün grubuna özel motorun arkasından 4.5mm uzunluğunda ek bir mil çıkışı olan tipler mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.

    5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).




    Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajlama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

    o  Tekerlek/Montaj Göbeği


    o  Braket ve Enkoder



    o  DC motor sürücüler ve akım sensörü


    UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksiyon kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.



    Ürün Özeti




     Ebat: 10 × 12 × 26 mm
    o  Ağırlık: 9.5 g
    o  Mil çapı: 3 mm

        Genel Özellikler

     Dişli oranı: 379.17:1
    o  Yüksüz çalışma hızı (12 Voltta) : 85 rpm
     Yüksüz çalışma akımı (12 Voltta): 0.06A
    o  Stall (zorlanma) akımı (12 Voltta): 0.75A
     Stall torku  (12 Voltta): 5kg.cm
    o  Maksimum çıkış gücü : 1.1W
    o  İkincil motor şaftı: Mevcut

    o  Yüksüz çalışma hızı ( 6 voltta ): 43rpm
     Yüksüz çalışma akımı (6 Voltta): 0.05A
    o  Stall (zorlanma) akımı (6 Voltta): 0.38A
     Stall torku  (6 Voltta): 2.5 kg.cm

        Maksimum Verim Durumu için Motor Parametreleri

    o  Maksimum verim (12 Voltta) : %31
     Hız  : 67rpm
    o  Tork : 1.1kg.cm
     Akım : 0.20A
    o  Çıkış gücü : 0.75W

    HPCB Redüktörlü Motor Boyutlar




    Yararlanılabilecek Kaynaklar


    Pololu Micro Metal Redüktörlü DC motorlar için DATASHEET
