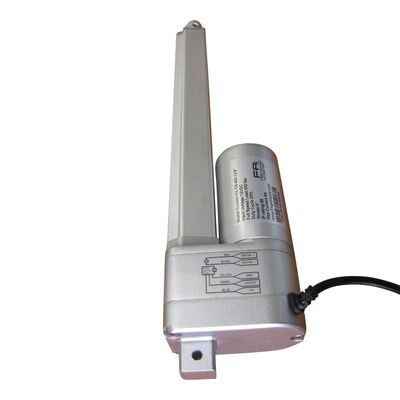

Firgelli Auto FA-OS-400-12-18 Lineer Aktüatör, Optical Feedback 18inç-strok

Ürün Kod: 03.06.029.035
2.092,83 TL + KDV
1.642,76 TL + KDV
-%22
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Firgelli Auto FA-OS-400-12-18 Elektrikli Lineer Aktüatör - Optik Feedback, 12V, 400LB, 18inç-strok, 19:1


    ( 1 lb = 4.45N    ||   1 inç = 2.54cm )


    FA-OS-400-12-18 optik enkoderli aktüatör, hassas pozisyon geribesleme sinyali üreten bir doğrusal aktüatördür. Hareket halinde 400lbs (400x4.45N=1780N) itme çekme kuvveti üretebilir ve piston hareketsiz iken 3560N 'luk kuvvete (statik kuvvet) direnç gösterebilir. Rod (piston) tipli bu lineer motor, 0.3 inç/s piston hızına sahiptir ve geribeslemeli aktüatörler içinde en kararlı ve tekrarlanabilirliği yüksek ürün grubu içinde yer almaktadır. Ayrıca kullanım ömrü boyunca bakım gerekmez!

    FA-OS-400-12-18 doğrusal motor, yerleşik bir denetleyiciye sahip değildir ancak pozisyon sinyali Arduino kartlara bağlanarak kontrol edilebilir.

    Yapısallık ve kullanımla ilgili diğer ipuçları :

    i)

    FA-OS-400-12-(X) ürünleri için:

    Strok boyu: 2, 3, 4, 6, 9, 12, 18, 24, 30inç [ Kırmızı işaretli ürünler STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

    Güç seçenekleri: 400lbs

    Çalışma gerilimi: 12V nominal

    ii)

    Bu doğrusal eyleyici, 10 slotlu optik enkodere sahiptir ve strok boyunca 100 pulse/inch 5V'luk darbe üretmektedir. Enkoder pozisyon bilgisi tutmadığı için her enerjilenmede aktüatör sabit bir başlangıç noktasına getirilmeli (homing cycle) ve bu noktadan sonra sayma yapılmalıdır. Ayrıca yön bilgisi de tutulmamaktadır.

    FirgelliAuto'nun diğer geri beslemeli ürünleri:

    Feedback Rod (yerleşik bourns potansiyometre),

    Bullet Series 36 cal. (yerleşik hall-effect sens.)

    ve Bullet Series 50 cal. ( yerleşik hall-effect sens. )'dir.

    Pozisyon geri beslemeli ürünlerde en hassas pozisyon geri besleme sağlayanlar Optical FeedBack grubudur!

    iii)

    FA-OS-400-12-18 malzeme özellikleri:

    Ürün gövdesi: Korozyona dayanıklı yüksek kaliteli alüminyum, IP66 toz ve suya karşı yüksek koruma sınıfı, gövdeye paralel motor yerleşimi

    Vidalı mil: -

    Kablo ucu: 5 bağlantı ucu

    Enkoder: 10 slotlu optik enkoder

    iV)

    Optik geribesleme aktüatörler için performans grafikleri:


    Bu ürünü ne zaman tercih etmeliyim...


    Aktüatörünüzün piston konumunu hassas olarak bilmek istediğinizde

    - Elektriksel gürültüye dayanıklı ve yüksek kararlılıkta çalışan bir doğrusal eyleyici gerektiğinde

    - Birden fazla motoru senkron kontrol etmek istediğinizde

    Optical FeedBack Aktüatör Çeşitleri ve Fiziksel Ölçüler


    İncelediğiniz bu ürün:

    FA-OS-400-12-18
    FA OS 400 12 18
    Firgelli Automations
    Markalı Ürün
    Optik
    Geribesleme
    400 lbs=1780N maksimum kuvvet
    12V gerilim
    ile çalışır
    18 inç=45.72cm
    strok boyu

    Diğer çeşitlere ait ağırlık ve uzunluklar:

    Strok
    (inç)
    Piston tümüyle
    yuvasındayken BOY (inç)
    Piston tümüyle
    uzamışken BOY(inç)
    Ağırlık
    (lbs)
    1 5.53 6.53 1.60
    2 6.53 8.53 1.68
    3 7.53 10.53 1.84
    4 8.53 12.53 1.92
    6 10.53 16.53 2.12
    9 13.53 22.53 2.48
    12 16.53 28.53 2.78
    18 22.53 30.53 3.40
    24 28.53 52.53 4.02
    30 34.53 64.53 4.68
    NOT : 1 inç=2.54cm || 1 lb= 0.4536kg

    Firgelli Automations aktüatörleri denince...


    FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

    Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!

    Teknik Çizim





    Optik Geribeslemeli Aktüatörler FA-OS-X-12-X / ÖZET


    Model FA-OS-35-12-(X) FA-OS-240-12-(X) FA-OS-400-12-(X)
    Dinamik kuvvet 35 lbs 200 lbs 400 lb
    Statik kuvvet 200 lbs 500 lbs 800 lbs
    Hız ( inch / s) 2.0" 0.30" 0.30"
    Redüktör oranı 5:1 20:1 19:1
    Duty cycle %25
    IP sınıfı IP66
    Dişli mil ACME
    Feedback 20 pals/inç (±5) 100 pals/inç (±5)
    Voltaj 12Vdc
    Maksimum akım 5A
    Kenetleme ucu 1/4" çaplı
    Çalışma sıcaklığı -26°C / 65°C
    Limit Switch Yerleşik (fabrikasyon olarak strok sonuna ayarlı)
    Sertifikasyon CE, ROHS
    Uyumlu aksesuar MB1-P braket, Uzaktan Kumanda, MB6-P braket

    Bağlantılar


    Datasheet

    İki Optik Geribeslemeli Aktüatörün Arduino ile Senkron Kontrolü
