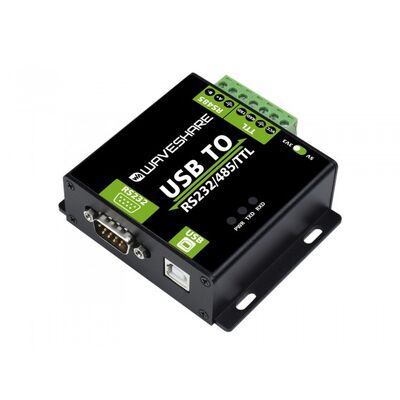

Waveshare USB to RS232 / RS485 / TTL Dönüştürücü , Endüstriyel Düzey İzolasyon, FT232RL Çip
Waveshare USB - RS485 çift yönlü endüstriyel dönüştürücü, USB protokolü ile RS485 protokolü arasında veri dönüşümü sağlayabilen yüksek güvenlikli bir dönüştürücü kartıdır. Kararlı haberleşme sağlayabilen yapısı ile gereksinimleri yüksek endüstriyel ekipmanların kontrolünde ilk tercih edien dönüştürücü kartıdır. Ürünün diğer özelliklerine yakından bakın:
o Power supply isolation: kararlı ve izole bir voltaj sağlar, izole terminal için ekstra güç kaynağı gerekmez
o ADI Magnetic isolation: sinyal izolasyonu ve anti-enterferans ile güvenli çalışma sağlar
o TVS(Transient Voltage Suppressor): Surge ve Spike voltajları engeller bunun yanında yıldırım koruma ve elektrostatik koruma sağlar
o Optocoupler koruma: Röleye bağlı yüksek voltajlı devreden girişimi engeller.
o Yerleşik 200mA'e kadar self-recovery (resetlenebilir) sigorta: akım/voltaj kararlı çıkışlar ve aşırı voltaj/akım koruma sağlar
o Tam otomatik tranceiver: USB portun diğer arayüzlerle herhangi bir girişim olmadan kararlı haberleşmesini sağlar
o TTL seri voltaj seviye çevirici: 3.3V/5V
o CNC kesim alüminyum kasa sağlam ve oksitlenmeyi önler bir yapıdadır.
o 3 LED indikatörler ile modül çalışma durumu gösterimi
o USB-B konektör
Orjinal Çiplerle (FT232) Tasarlanmış Devre
Yerleşik FT232 çip ile hızlı ve güvenli veri iletimi
USB'den RS232/RS485/TTL'e VE RS232/RS485/TTL'den USB'ye
LED indikatörler:
Çoklu Sistem Desteği
Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7, işletim sistemi sürücü desteği mevcuttur.
ÖZET
| USB | voltaj | 5V |
| konektör | USB-B | |
| koruma | 200mA self-recovery sigorta, isolated output | |

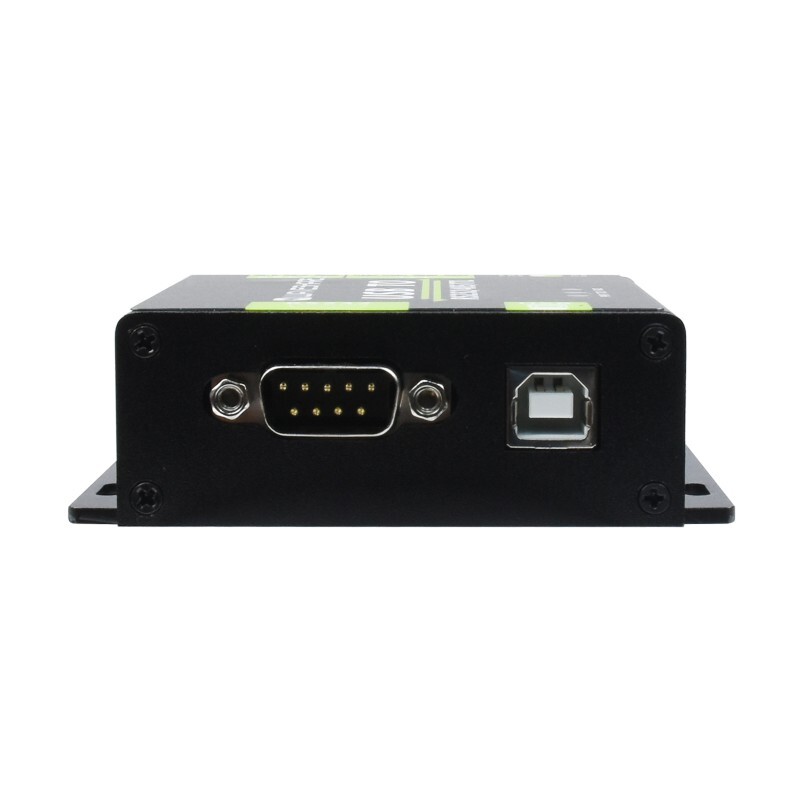

| RS232 | konektör | DB9 erkek |
| koruma | TVS diode, surge koruma & ESD koruma | |
| iletim modu | Point-to-point | |
| Baud rate | FT232RL: 300bps ~ 921600 bps CH343G: 600000 bps 'ye kadar | |
| RS485 | konektör | Vidali terminal |
| pinler | A+/B-/GND | |
| yön kontrolü | Donanım, veri aktarımının yönünü otomatik olarak ayırt eder ve kontrol eder | |
| koruma | 600W lightningproof ve surge-suppressor 15KV ESD protection | |
| iletim modu | Point-to-multipoints 32 düğüme kadar, 16 düğüm veya daha fazlası için repeater kullanılması önerilir) | |
| Baud rate | FT232RL: 300bps ~ 2 Mbps | |
| TTL (UART) | voltaj | 3.3V / 5V |
| konektör | Vidalı terminal | |
| pinler | TXD, RXD, GND, 5V | |
| koruma | clamp koruma diyodu, aşırı voltaj/negatif voltaj korumalı, şok direnci | |
| iletim modu | Point-to-point | |
| Baud rate | FT232RL: 300 bps ~ 2 Mbps |
Boyutlar
Bağlantılar
