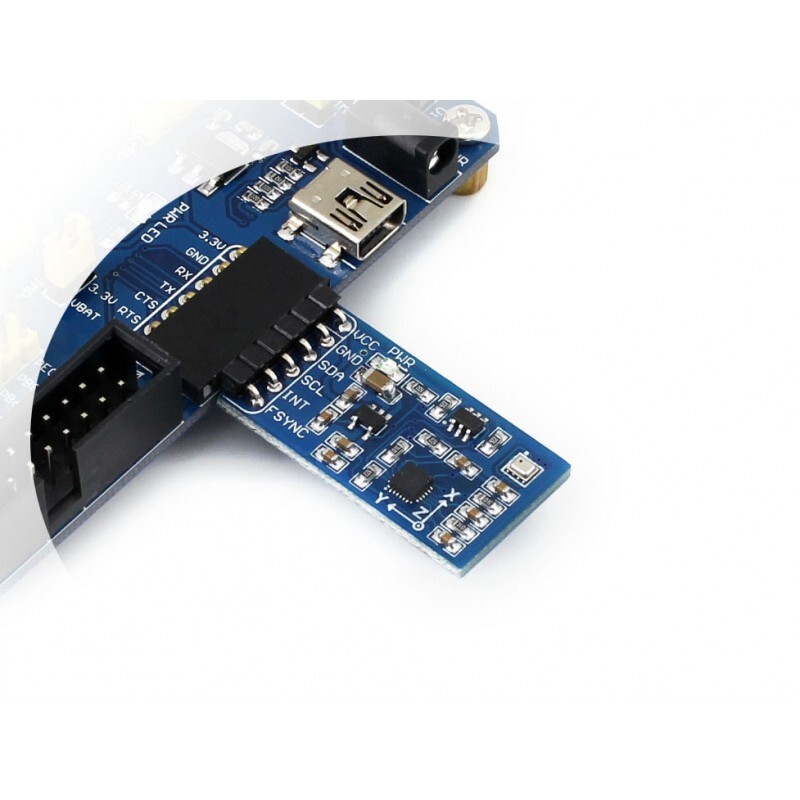

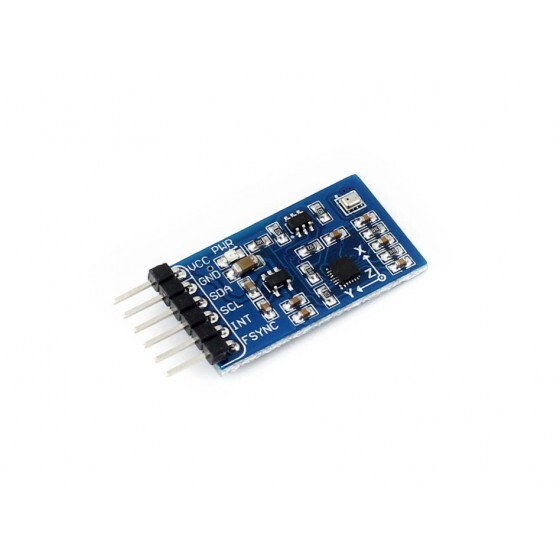

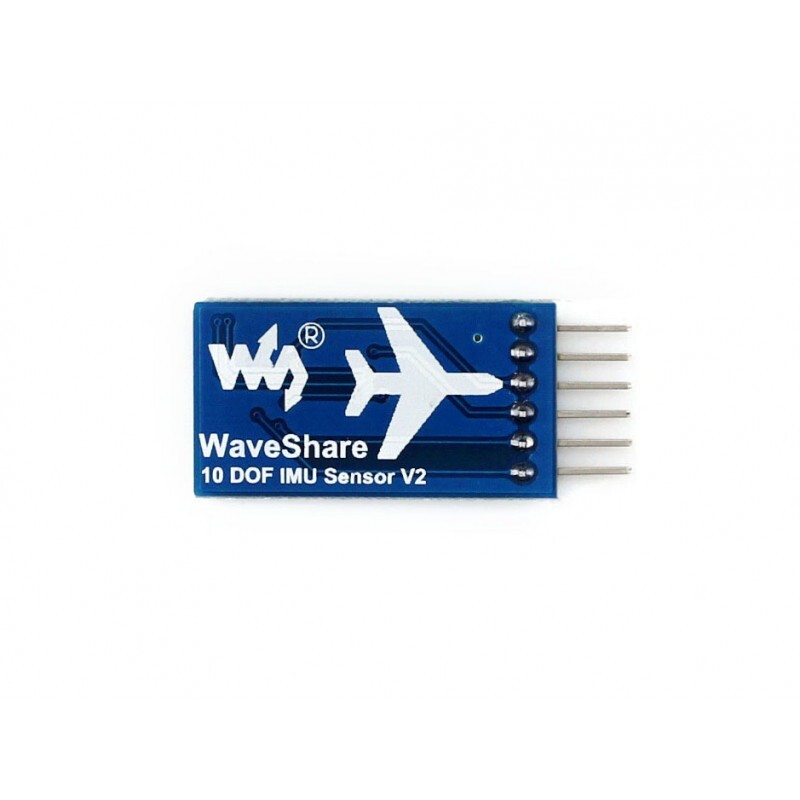

Waveshare 10 DoF IMU (Inertial Measurement Unit) Sensör;

o hareket algılama

o pozisyon, yükseklik ve sıcaklık algılama ve ölçme işlevleri için kullanılır. Buna göre HMI veya drone/multikopter denge uygulamalarında yerinde bir seçenektir.

Waveshare 10 DoF IMU üstündeki çipler

MPU9250: 3-axis gyro, 3-axis ivme ölçer ve 3-axis pusula/magnetometre

BMP280: barometrik basınç sensörü olarak çalışır.

ÖZET

o  Güç: 3.3V~5.5V (dahili, düşük dropout değeri)
o  ivmeölçer
o     Çözünürlük: 16 bit
o     Ölçüm aralığı (yapılandırılabilir): ±2, ±4, ±8, ±16g
o     Çalışma akımı: 450uA
o  Jiroskop
o     Çözünürlük: 16 bit
o     Ölçüm aralığı (yapılandırılabilir): ±250, ±500, ±1000, ±2000°/sn
o     Çalışma akımı: 3.2mA
o  Pusula/Manyetometre
o     Çözünürlük: 14bit
o     Ölçüm aralığı: ±4800µT
o     Çalışma akımı: 280uA
o  Barometrik basınç sensörü
o     Barometrik çözünürlük: 0.0016hPa
o     Sıcaklık çözünürlüğü: 0.01°C
o     Ölçüm aralığı: 300~1100hPa (rakım: +9000m ~ -500m)
o     Barometrik bağıl doğruluk (700hPa~900hPa, 25°C~40°C): ±0.12hPa (±1m)
o     Çalışma akımı (1Hz güncelleme hızı, ultra düşük güç modu): 2.8uA

Boyutlar
