ULN2003 DIP Step Motor Sürücü Kartı (Stepper Motor Driver) - 5-15V, 500mA

ULN2003 DIP Step Motor Sürücü Kartı (Stepper Motor Driver) - 5-15V, 500mA

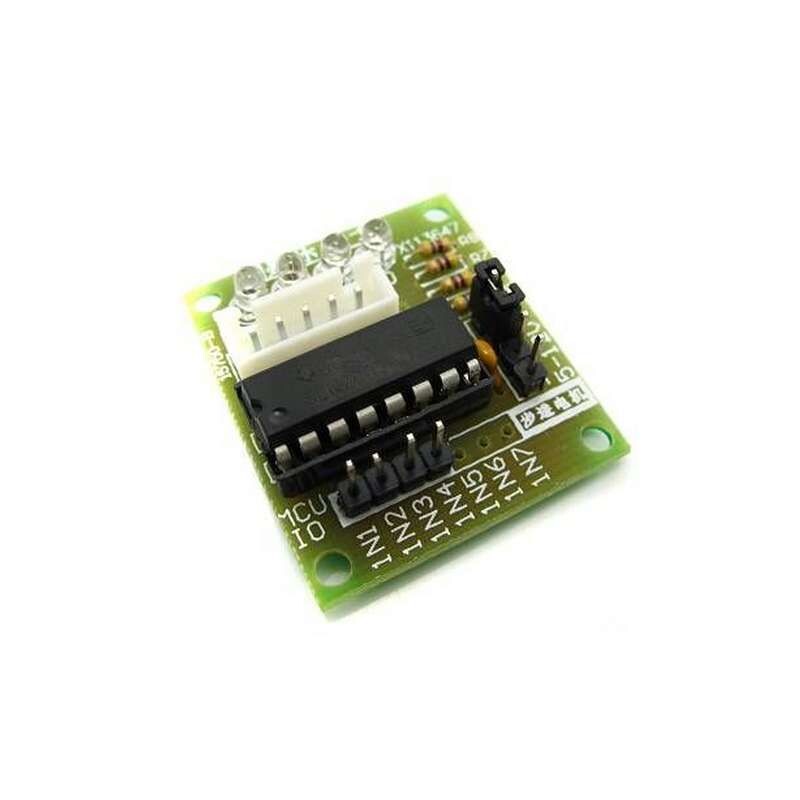

Kartın bir tarafında, step motordan gelen kablonun takıldığı 5 pinli bir soket ve o anda hangi bobinin çalıştığını gösteren 4 LED vardır.

Motor kablosu sadece tek yöne gider, bu her zaman yardımcı olur. Yan tarafta motor açma/kapama işlemi için jumper bulunmaktadır (step motora güç vermek için açık tutun). Dört direncin altındaki iki pin, kademeye güç verdiğiniz yerdir.

Step motora Arduino'nun 5V kanalından güç verilmesi önerilmez. Ayrı bir 5-12V 1A güç kaynağı veya pil takımı kullanılmalıdır, çünkü motor mikrodenetleyicinin kaldırabileceğinden daha fazla akım çekebilir ve potansiyel olarak karta zarar verebilir.

Kart üzerinde ULN2003 entegresi bulunmaktadır. Alt kısımda dört Arduino dijital pinine bağlanması gereken 4 kontrol girişi vardır.

ÖZET

Boyutlar: 42mmx30mm
Kontrol Voltajı Mantığı: 0-5V
Sürücü / motor Voltajı 5-15V
Maksimum Akım: 500mA
