Teensy LC Geliştirme Kartı
Teensy LC Geliştirme Kartı
(Teensy LC Geliştirme Kartı Tanıtım Videosu)

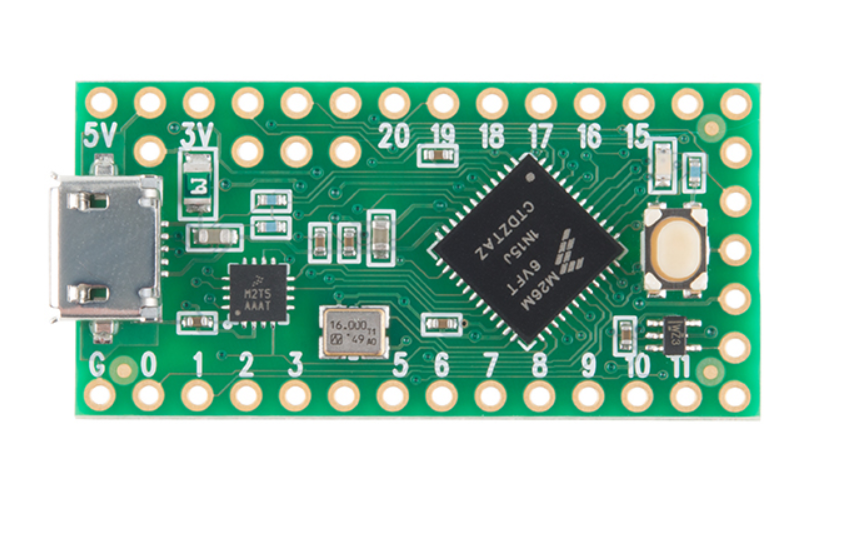

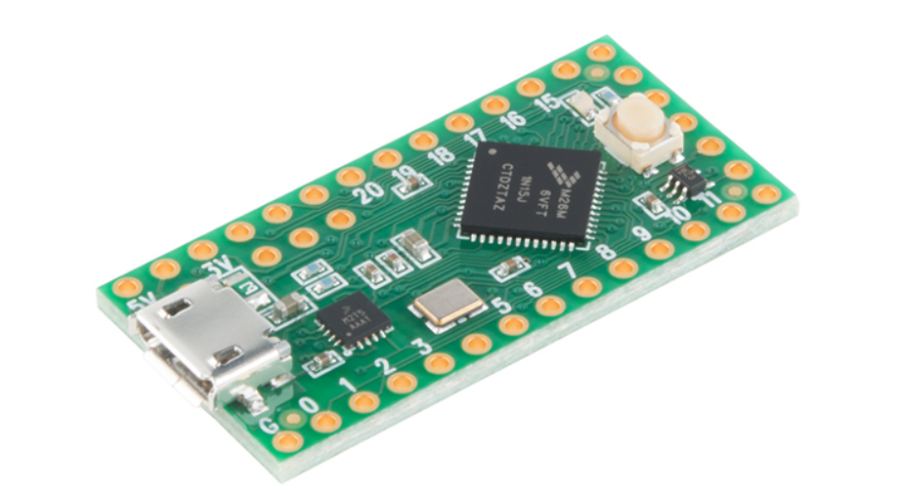

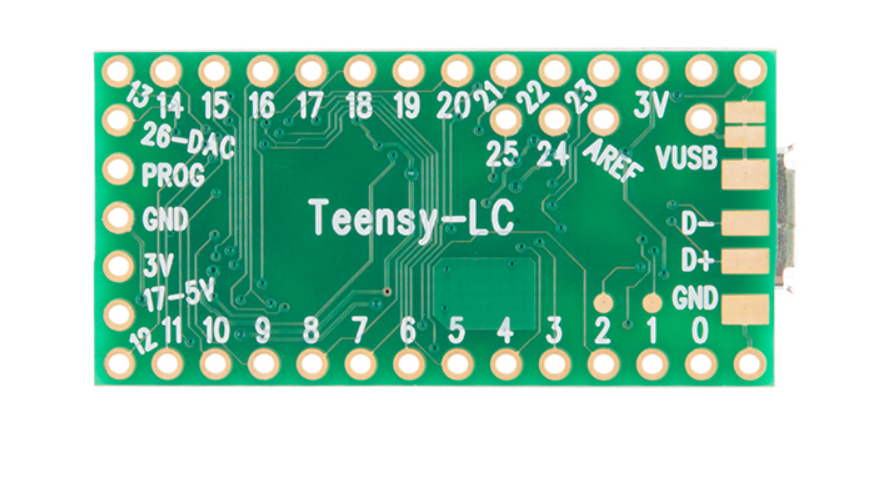

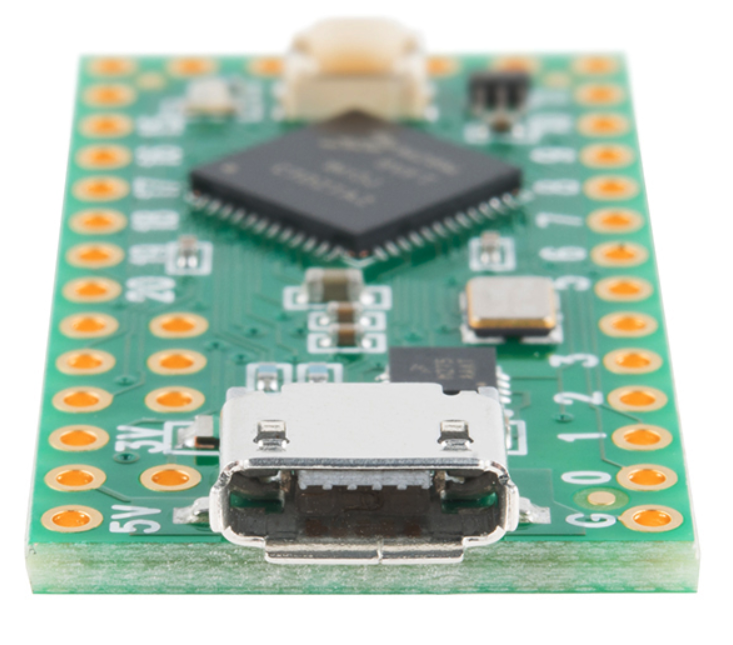

Teensy LC, PJRC tarafından üretilen Teensy ürün serisinin en düşük fiyatlı ve en temel ürünlerinden biridir. Breadboard dostu bir geliştirme kartı olan Teensy LC, küçük boyutları üzerine birçok farklı özelliği sığdırmıştır. 32 bit bir mikroişlemci (ARM Cortex-M0+) ile oluşturulan Teensy LC geliştirme kartı, Teensy ile çalışmaya başlamak için en uygun seçenektir. Projeniz çok yüksek saat hızları gerektirmiyor ve çok sayıda IO portuna ihtiyacınız yoksa Teensy LC'yi seçebilirsin!
Teensy LC geliştirme kartı üzerinde flasha yazılmış bir bootloader mevcuttur; dolayısıyla kart üzerinde yer alan USB bağlantısını kullanarak kartı programlayabilirsiniz: Harici bir programlayıcıya gerek yoktur! Favori programlama editörünüzde C dili kulalanarak programınızı yazabilir veya Arduino IDE ile Teensyduino add-on eklentisini ekleyip Teensy kartınız için Arduino kodları yazabilirsiniz!
Teensy üzerindeki USB erişimlidir ve herhangi bir türde USB aygıtı emüle edebilir (onun gibi davranabilir); bu haliyle LC USB-MIDI veya HID projeleri için uygundur. 32 bit mikro işlemcinin Teensy LC geliştirme kartına kazandırdığı DMA (Direct Memory Access) kanallarına çoklu erişim ve I2S dijital odyo arayüz gibi özellikler de mevcuttur. Yine 2 ayrı interval (zaman aralığı) sayacı mikrodenetleyici üzerinde mevcuttur. Teensy LC 5-20mA sınırları içersinde bağlı olduğu diğer cihazlara sistem voltajı olan 3.3v - 5V gerilimlerini de sağlayabilir. Teensy LC hafıza ve port sayısı açısından da yeter düzeyde görülebilir; kart 8kB RAM, 62kB flash bellek ve 27 dijital I/O pini ve ayrıyaten 13 yüksek çözünürlüklü analog giriş pinine sahiptir.

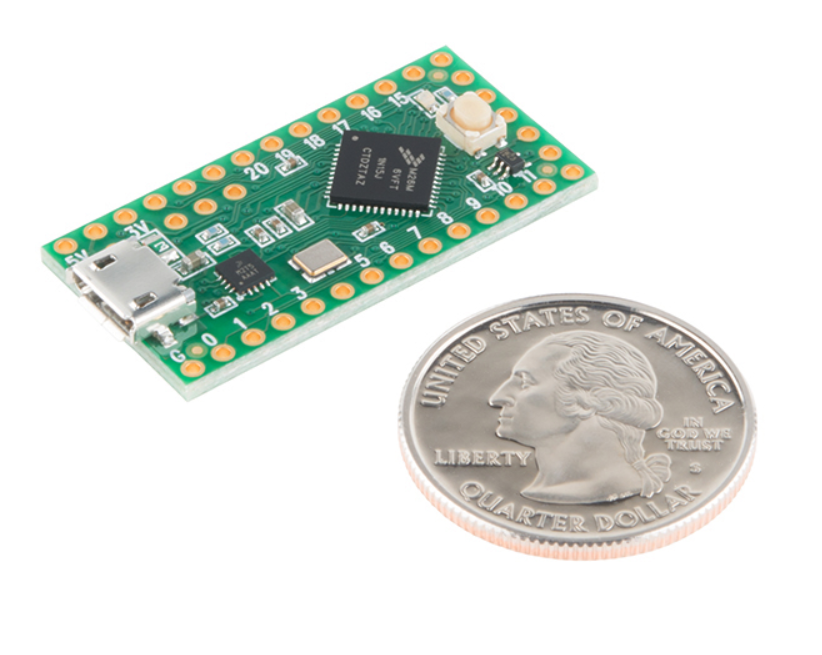

Tüm bu fonksiyonlar 1.4 x 0.7 inçlik karta sığdırılmıştır ve pin headerlar 0.1" olacak şekilde ayarlanmıştır.
Teensy LC tüm diğer Teensy serisine göre fiyat-özellik açısıdan en uygun kartlardan biridir.
Not: Teensy LC paketinde bir micro-B USB kablosu bulunmamaktadır!
Bazı Teensy Kartlarının Karşılaştırma Tablosu
| Teensy LC | Teensy 3.2 | Teensy 3.5 | Teensy 3.6 |
Saat Hızı | 48Mhz | 96Mhz | 120Mhz | 180Mhz |
RAM | 8K | 64K | 192K | 256K |
Flash | 62K | 256K | 512K | 1M |
I/O Pinleri | 27 (tümü header bağlantılı) | 34 (24ü header bağlantılı) | 62 (42si header bağlantılı) | 62 (42si header bağlantılı) |
Pin Voltajı | 3.3V | 3.3V (5V toleraslı) | 3.3V (5V toleranslı) | 3.3V |
EEPROM | 256 Bytes | 2K | 4K | 4K |
Bağlantı | USB, Serial, SPI, I2C, I2S | USB, Serial, SPI, I2C, CAN, I2S | USB, CAN, I2C, SPI, Ethernet, SD, I2S | USB (High Speed), CAN, I2C, SPI, Ethernet, SD, I2S |
Timer | 7 | 12 | 14 | 14 |
PWM Çıkışlar | 10 | 12 | 20 | 20 |
Analog Girişler | 13 | 21 | 25 | 25 |
Özet
o 32 bit ARM Cortex-M0 + 48 MHz CPU
o 62kB Flash Bellek, 8kB RAM, 1/8 (emu)kB EEPROM
o Yüksek Çözünürlüklü 13 Analog Giriş
o 27 Dijital I / O Pini (5V Toleranslı DEĞİLDİR)
o 10 PWM çıkışı
o 'interval' / gecikmeler için 7 timer( PWM'den ayrı)
o 3 UART (seri bağlantı noktaları)
o SPI, I2C ve I2S
o I2S (yüksek kaliteli ses arabirimi için)
o 4 DMA kanalı
o Dokunmatik Sensör Girişleri
o 1,4 x 0,7 inç (~ 35 x 18 mm)
Bağlantılar
- Datasheet (KL26P64M48SF5)
- Kullanım Kılavuzu (KL26P64M48SF5)
- Teensy Hızlı Başlangıç Rehberi
- Teensyduino Software
- Pin Atamalarını Gösteren Çizelge
- Product Page (Ürün sayfası)
- Teensy Yardım ve FAQ sayfaları
