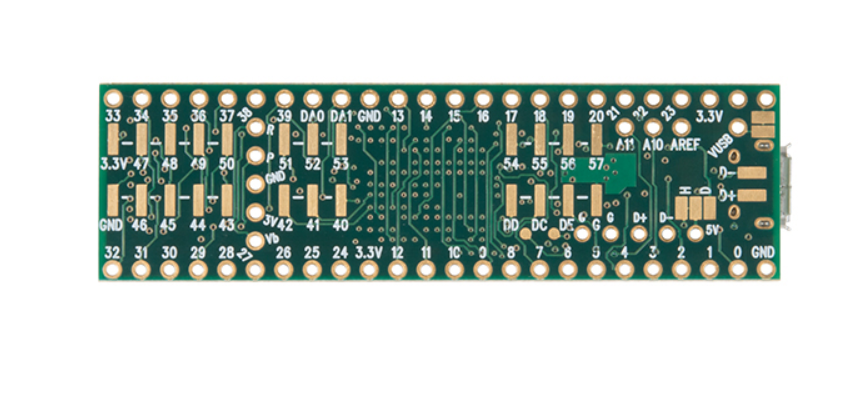

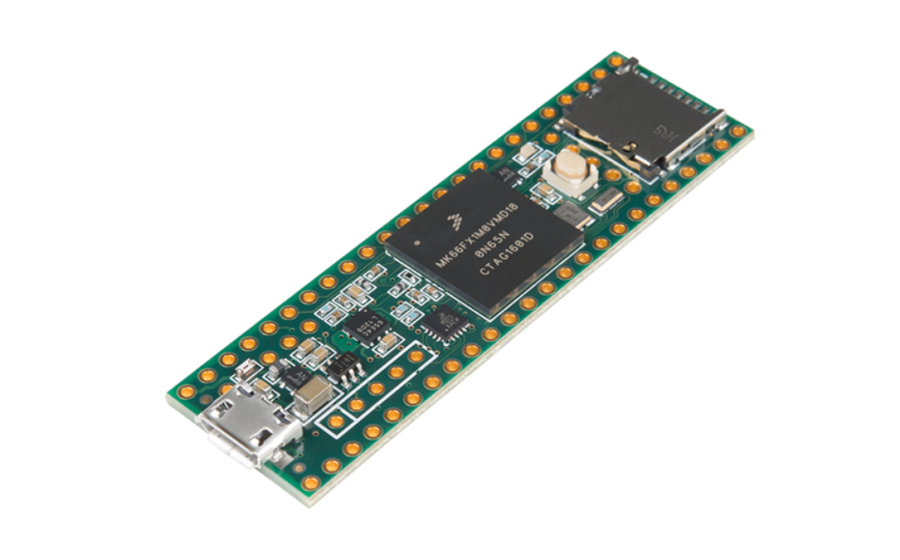

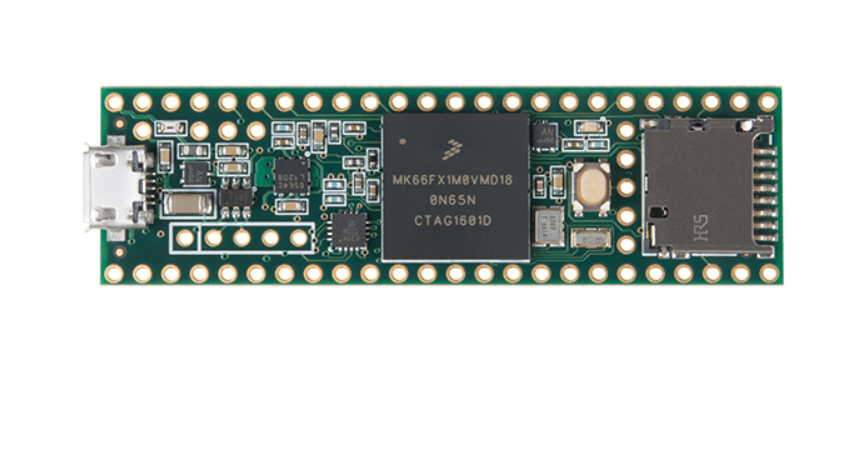

Teensy 3.6 Geliştirme Kartı

Ürün Kodu : 08.01.101.059
1.423,50 TL + KDV
1.708,20 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (1)
  • Teensy 3.6 Geliştirme Kartı



    (Teensy 3.6 Geliştirme Kartı Tanıtım Videosu)



    Teensy 3.6 Geliştirme Kartı, öncülü Teensy 3.5'in daha gelişmiş versiyonu ve Teenesy ailesinde de ileri düzey bir geliştirme kartıdır. Teensy 3.6, 3.5, 3.2 ve LC gibi Teensy kartlara göre biraz daha büyük ve hızlıdır ve daha kompleks projelerde kullanılabilir. Üzerinde yerleşik olarak microSD kart yuvası da mevcuttur. Üstelik yine  oldukça küçük bir footprinte sahiptir! Teensy 3.6'da ARM Cortex (180MHz ila 72MHz) gibi  performansı daha yüksek bir işlemci tercih edilmiştir buna göre bellek kapasitesi de artış göstermiştir.

    Teensy 3.6 geliştirme kartı üzerinde flasha yazılmış bir bootloader mevcuttur; dolayısıyla kart üzerinde yer alan USB bağlantısını kullanarak kartı programlayabilirsiniz: Harici bir programlayıcıya gerek yoktur! Favori programlama editörünüzde C dili kulalanarak programınızı yazabilir veya Arduino IDE ile Teensyduino add-on eklentisini ekleyip Teensy kartınız için Arduino kodları yazabilirsiniz!


    Teensy 3.6 Geliştirme Kartı, USB erişimlidir ve herhangi bir türde USB aygıtı emüle edebilir (onun gibi davranabilir); bu haliyle LC USB-MIDI veya HID projeleri için uygundur. 32 bit mikro işlemcinin (180 Mhz) Teensy 3.6 geliştirme kartına kazandırdığı DMA (Direct Memory Access) kanallarına çoklu erişim, birden fazla yüksek çözünürlüklü ADC,  I2S dijital odyo arayüz gibi özellikler de mevcuttur. Yine 4 ayrı interval (zaman aralığı) sayacı ve gecikme (delay) sayacı mikrodenetleyici üzerinde mevcuttur. Bunun yanında Teensy 3.6 üzerindeki tüm dijital pinler kesme giriş olarak kullanılabilir ve 3.3 Volt-toleranslıdır.

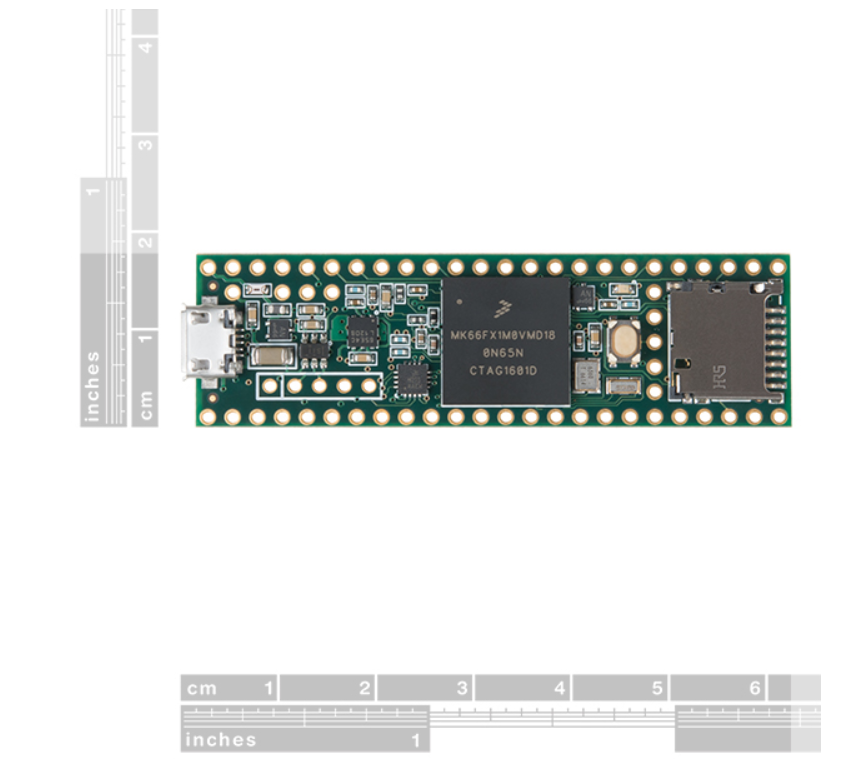

    Tüm bu  fonksiyonlar 62.3mm x 18.0mm 'lik bir karta sığdırılmıştır ve pinler arası boşluklar 0.1" olacak şekilde ayarlanmıştır.

    Not: Teensy LC paketinde bir micro-B USB kablosu bulunmamaktadır!



    Bazı Teensy Kartlarının Karşılaştırma Tablosu



    Teensy LC

    Teensy 3.2

    Teensy 3.5

    Teensy 3.6

    Saat Hızı

    48Mhz

    96Mhz

    120Mhz

    180Mhz

    RAM

    8K

    64K

    192K

    256K

    Flash

    62K

    256K

    512K

    1M

    I/O Pinleri

    27 (tümü header bağlantılı)

    34 (24ü header bağlantılı)

    62 (42si header bağlantılı)

    62 (42si header bağlantılı)

    Pin Voltajı

    3.3V

    3.3V (5V toleraslı)

    3.3V (5V toleranslı)

    3.3V

    EEPROM

    256 Bytes

    2K

    4K

    4K

    Bağlantı

    USB, Serial, SPI, I2C, I2S

    USB, Serial, SPI, I2C, CAN, I2S

    USB, CAN, I2C, SPI, Ethernet, SD, I2S

    USB (High Speed), CAN, I2C, SPI, Ethernet, SD, I2S

    Timer

    7

    12

    14

    14

    PWM Çıkışlar

    10

    12

    20

    20

    Analog Girişler

    13

    21

    25

    25



    Teensy 3.6'da diğer Teensy serisi kartların ortak özelliklerini göstermektedir. Bunlar


    o   Arduino Yazılım Kütüphaneleri ile uyumlu olması
    o   Tek bir push button basımıyla ile programlama
    o   Teenesy Loader adlı kullanımı kolay bir uygulamaya sahip olma
    o   Ücretsiz yazılım geliştirme araçları
    o   Mac OS X, Linux Windows ile uyumluluk
    o   Birçok projeye uygun yapıda küçük footprint
    o   Breadboard 'a takılabilen 0.1" aralıklı pin dizilimine sahip olma

    şeklinde sıralanabilir.




    Özet


    o   180 MHz ARM Cortex-M4 (Floating Point İşlem Yeteneği)
    o   1M Flaş, 256K RAM, 4K EEPROM
    o   MK66FX1M0VMD18 Mikrodenetleyici Yonga
    o   USB Yüksek Hızlı (480Mbit / sn) Bağlantı Noktası
    o   2 CAN Veri Yolu Bağlantı Noktası
    o   32 Genel Amaçlı DMA Kanalı
    o   22 PWM Çıkışı
    o   4 I2C Bağlantı Noktası
    o   11 Dokunma Algılama Girişi
    o   62 I / O Pini (42si için breadboard uyumluluk)
    o   2 ADC'ye 25 Analog Giriş (ADC'ler 13 bit çözünürlüğe sahiptir)
    o   12 bit çözünürlüklü 2 Analog Çıkış (DAC)
    o   USB Full Speed (12Mbit / sn) Bağlantı Noktası
    o   100Mbit / sn hıza erişebilen Ethernet mac
    o   Yerel (4 bit SDIO) mikro SD kart bağlantı noktası
    o   I2S Ses Bağlantı Noktası, 4 Kanallı Dijital Ses Girişi ve Çıkışı
    o   14 Donanım Timer'ı
    o   Kriptografik Hızlandırma Birimi (Cryptographic Acceleration Unit)
    o   Rastgele sayı üreteci
    o   CRC Hesaplama Birimi
    o   6 Seri Bağlantı Noktası (2 FIFO ve Hızlı Baud Rate)
    o   3 SPI Bağlantı Noktası (1 FIFO ile)
    o   Gerçek Zamanlı Saat
    o   62,3 mm x 18,0 mm x 4,2 mm
