NEMA 14 Step Motor: Bipolar, 200 Adım, 35 × 26mm, 7.4V, 0.28A/Faz, PL-1207 - 1NEMA 14 Step Motor: Bipolar, 200 Adım, 35 × 26mm, 7.4V, 0.28A/Faz, PL-1207 - 2

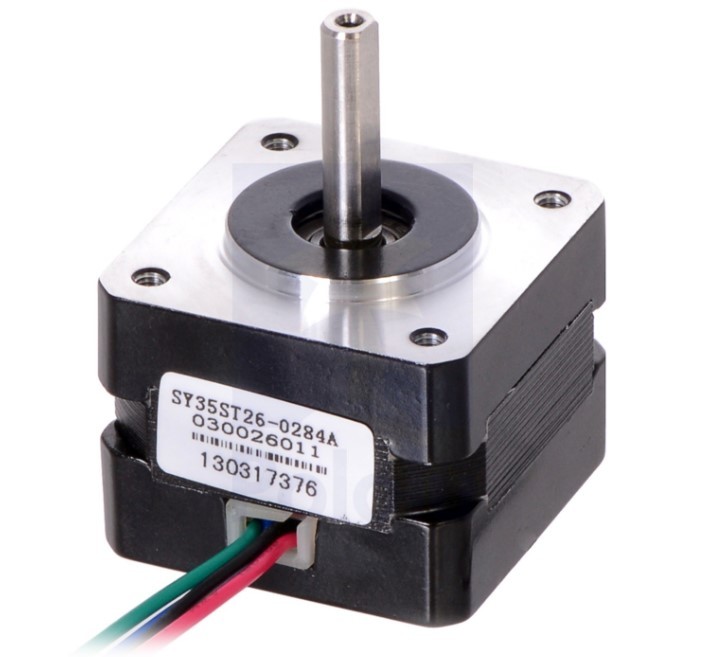

NEMA 14 Step Motor: Bipolar, 200 Adım, 35 × 26mm, 7.4V, 0.28A/Faz, PL-1207

Product code: 09.02.027.014Barcode: 09.02.027.014
(0)
1.488,44 TL
Transfer price : 1.443,79 TL % 3  extra discount
Add to Favorite
CollectionAlarm Price
More 1207More Step Motor
Step Motor: Bipolar, 200 Adım / Devir, 35 × 26mm, 7.4V, 0.28 A / Faz

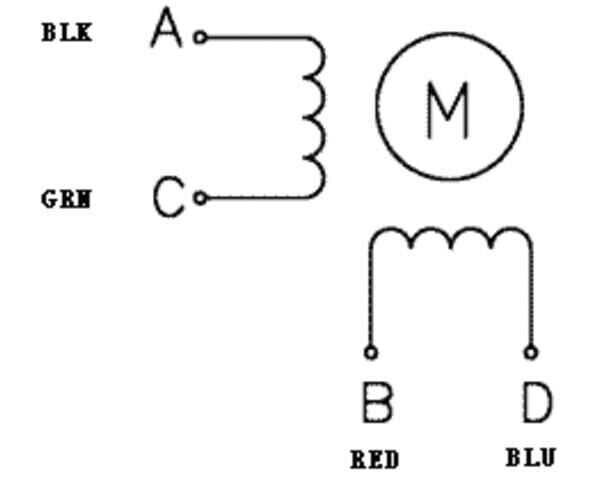

Pololu Step Motor: Bipolar, 200 Adım / Devir, 35 × 26mm, 7.4V, 0.28 A / Faz, 200 adım/devir çözünürlükle her adımda 1.8° tarar. Her faz 7.4V gerilimle 280 mA akım çeker ve motorun 650 g.cm'lik bir tutma torku üretmesini sağlar. Ürün, açık uçlarla sonlanan 4 renk kodlu kabloya sahiptir. Siyah ve yeşil bir sargıya; kırmızı ve mavi diğer sargıya bağlanmaktadır. Her bir sargı bir H-köprü ile kontrol edilebilir, dolayısıyla dual bir H-köprü kullanılabilir. Ancak bipolar step motor sürücü kullanımı tavsiye edilmektedir. (Aşağıdaki resim: brakete montajlı motor)



Hareket hassasiyeti gerektiren uygulamalarda kullanılabilir:

--> Yazıcılar
--> CNC makineleri
--> 3B yazıcı / prototipleme makineleri (örneğin, RepRap)
--> Lazer kesiciler
--> Doğrusal aktüatörler
--> Sabit sürücüler




Pololu Step Motor: Bipolar, 200 Adım / Devir, 35 × 26mm, 7.4V, 0.28 A / Faz Teknik Özellikler




o  Ebat: 35 mm kare × 26 mm, şaft uzunluğu ölçüye dahil değildir! (NEMA 14)
o  Ağırlık: 130 g (5 oz)
o  Mil çapı: 5 mm “D”

o  Devir başına adım: 200
o  Çekilen akım:  280 mA (bobin başına)
o  Çalışma gerilimi : 7.4 V
o  Direnç:  26 Ω (bobin başına)
o  Tutma torku: 650 g-cm (13 oz-inç)
o  Endüktans:  19.2 mH (bobin başına)
o  Kablo uzunluğu: 30 cm (12 ″)
o  Kablo uç sayısı: 4
o  İki bilyeli rulman tarafından desteklenen çıkış mili




Aşağıdaki diyagram, step motor boyutlarını mm olarak göstermektedir. Ürün boyu (uzunluk) 45 mm'dir. Çıkış mili 20 mm uzunluğa ve 5mm kesite sahiptir. 5mm kesitten 0.5mm ölçüsünde düzleştirme yapılmıştır (D-şekilli).

Kaynaklar




SY35ST26-0284A
