SparkFun Ses Dedektörü

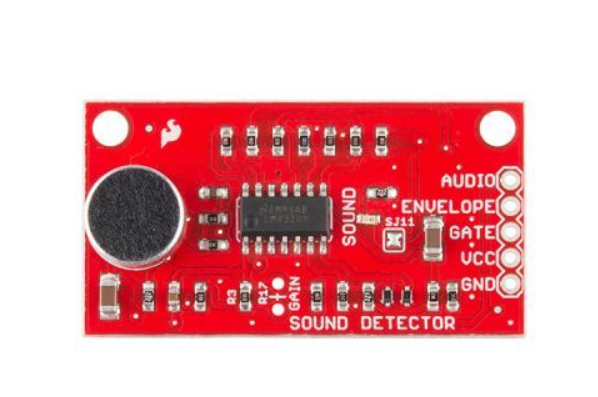

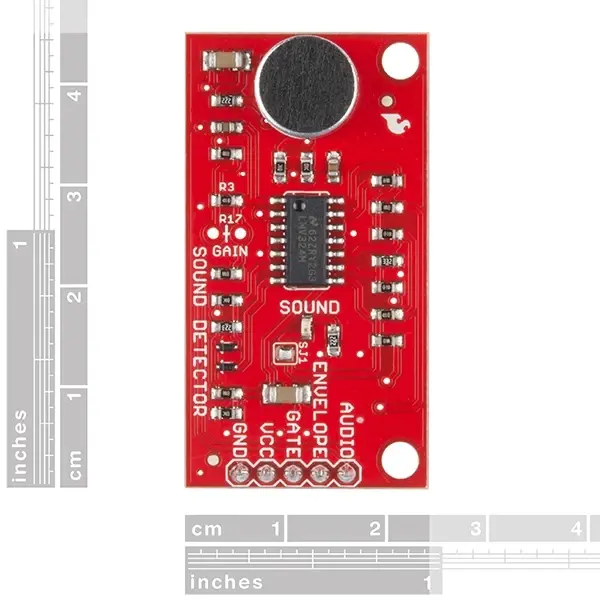

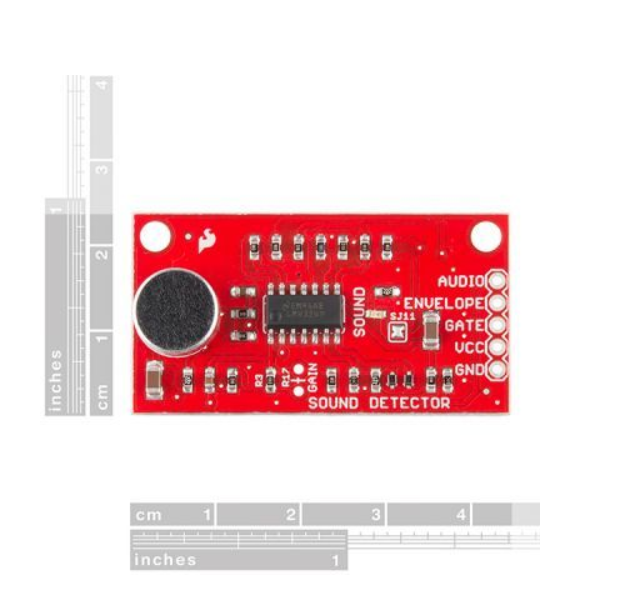

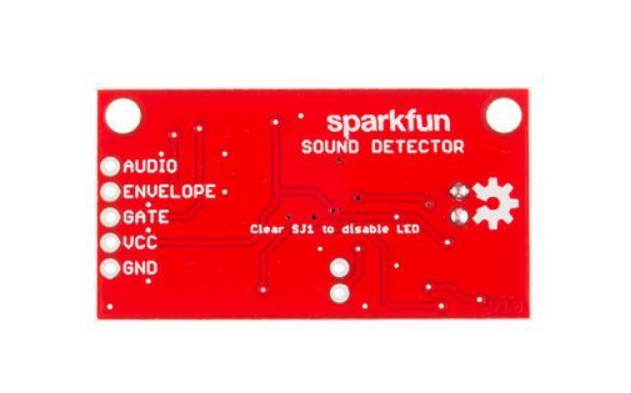

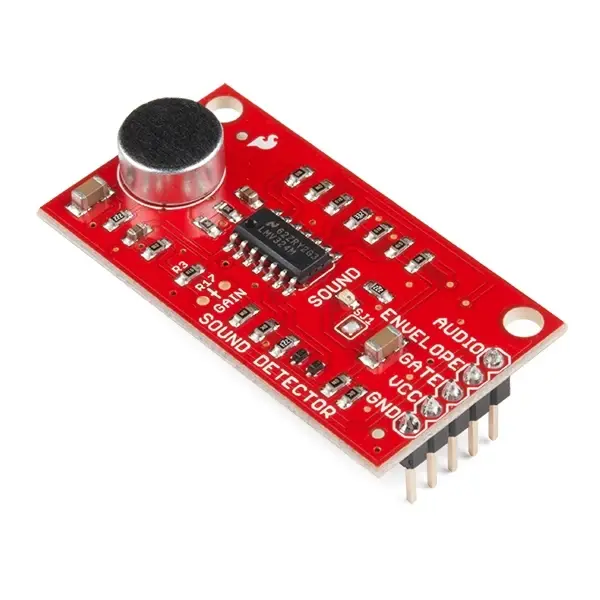

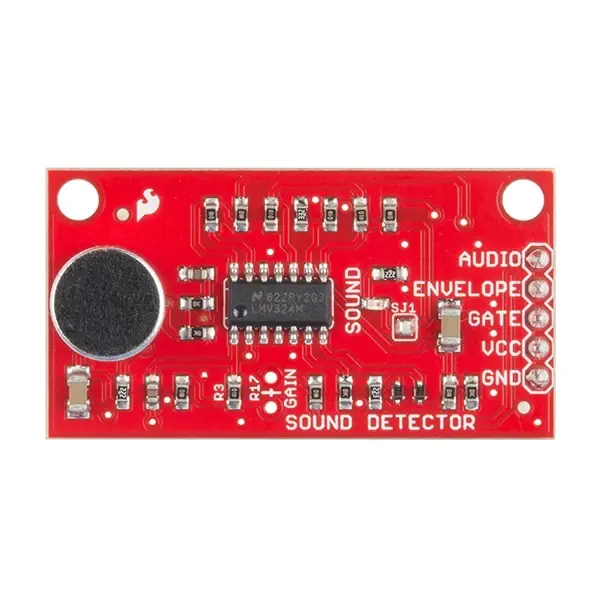

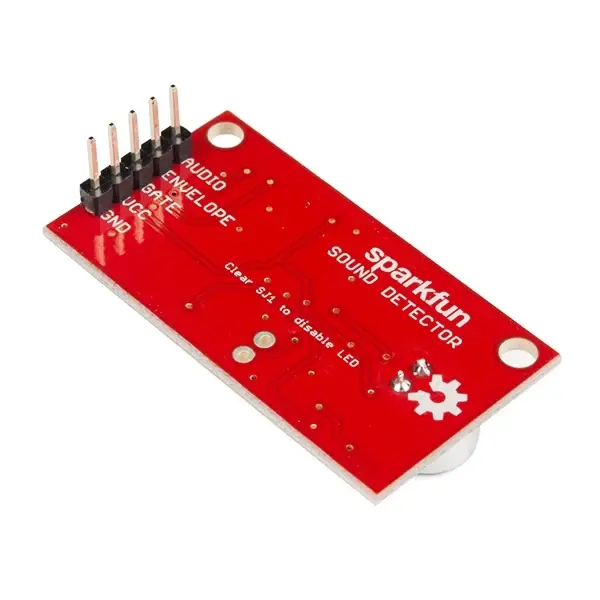

SparkFun Ses Dedektörü - Sound Detector

SparkFun Ses Dedektörü, üç farklı çıkışa sahip küçük ve kullanımı çok kolay bir ses algılama kartıdır. Ses Dedektörü sadece bir ses çıkışı sağlamakla kalmaz, aynı zamanda sesin varlığının ikili (binary) gösterimi ve aynı sesin genliğinin analog bir gösterimini de sağlar. 3 çıkış eşzamanlı ve bağımsızdır, böylece eş zamanlı olarak istediğiniz sayıda kanalı kullanabilirsiniz.

Envelop(zarf) çıkışı, analog voltajı ölçerek sesin genliğini kolayca okumanızı sağlar. Kazanç, bir through-hole direnç vasıtası ile ayarlanabilir. Bu şekilde ikili çıkış pininin de eşik değeri değiştirlebilir. Kazanç ayarı hakkında daha fazla bilgi için bağlantılar bölümüne bakınız.

Üç çıkış sinyalinin her biri, kartın kenarındaki .1 "aralıklı pinler üzerinde mevcuttur. Bu çıkışlar eş zamanlı olarak aktif olabilir. Özel uygulamanızdan biri içinb kullanmıyorsanız, o pini bağlamadan bırakabilirsiniz.

Üç Çıkış nedir?



Ses Dedektöründe 3 ayrı çıkış vardır. Her birinin bir grafiksel gösterimi ve anlamı aşağıdaki gibi ifade edilebilir:

o   Koyu yeşil sinyal, ses dedektörünün ses çıkışıdır. Doğrudan mikrofondan gelen ses voltajı bu kanal üzerinden gösterilmektedir.
o   Açık yeşil si,nyal zarf çıkışıdır. Bu analog voltaj sesin genliğini gösterir.
o   Son olarak, kırmızı sinyal gate çıkışıdır. Bu çıkış, ortamda ses yokken lojik "low" düzeyinde iken ortamda bir ses algılandığında  lojik "high" düzeyine gelir.

SparkFun Ses Dedektörü, 3 farklı elektronik devre kartından oluşmaktadır. İlk kat Electret mikrofon breakout kartından örnekle oluşturulmuş ve klasik bir mikrofon ayarlama (yükseltme, biaslama) devresidir. İkinci kat bir zarf izleme katıdır. Bu katın sonunda giriş sinyalinin tepe değerini kopyalayan bir sinyal elde edilir ve elde edilen sinyal "buffer"lanır. Üçüncü katta bir schmidt trigger devresi zarf sinyalini izler ve eşik değer aşıldığında çıkış pinini "toggle"eder. Bu katın çıkışı gate olarak görülür.

Bağlantılar

• Schematic
• Eagle Files
• Datasheet (LMV324)
• (Bağlantı Rehberi)
• GitHub (Design Files)
• Product Video
