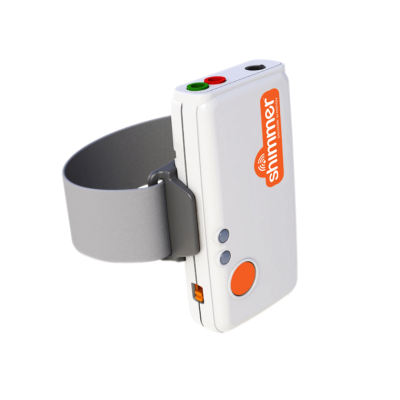

Shimmer Consensys GSR+ Development Kit (GSR / PPG / HR Ölçümü)

Shimmer Consensys GSR+ Profesyonel Deney Kiti (GSR / PPG / HR Ölçümü)

Shimmer tarafından geliştirilen Consensys GSR+, fiziksel aktivite ve duygusal uyarılmayı izlemek isteyen bireyler, araştırmacılar ve kurumsal Ar-Ge departmanları tarafından kullanılabilir.

Shimmer GSR+ (Galvanik Cilt Tepkisi) ünitesi, Galvanik Cilt Tepkisi veri toplama (Elektrodermal Direnç Ölçümü – EDR/Elektrodermal Aktivite (EDA)) bir kanal üstünden veri aktarımı ve bunun ön amplifikasyon sağlar. GSR+ ünitesi, cildinizin elektriksel özelliklerini veya iletkenliğini ölçmenin yanı sıra, Shimmer kulak klipsi veya optik nabız probu kullanarak Optik Nabız/PPG (Fotopletismogram) sinyalini yakalayıp kalp atış hızını (HR) tahmin etmek için dönüştürmek için uygundur.

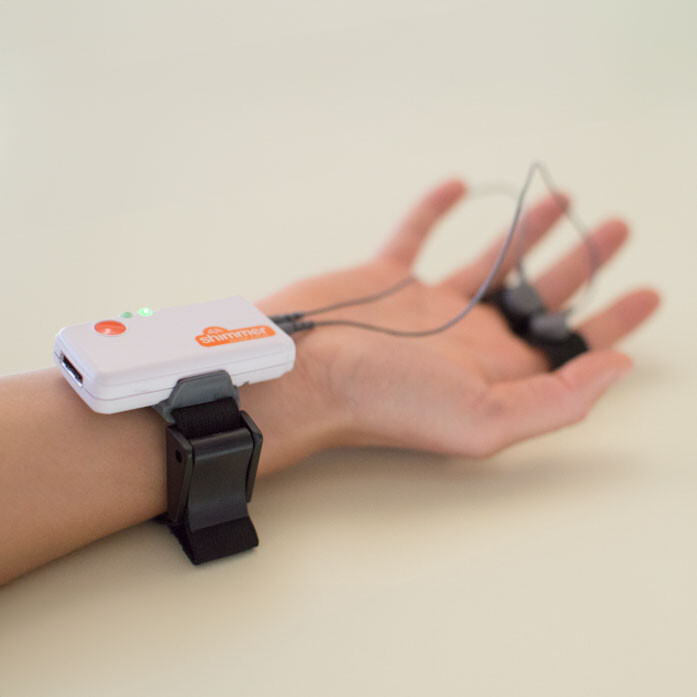

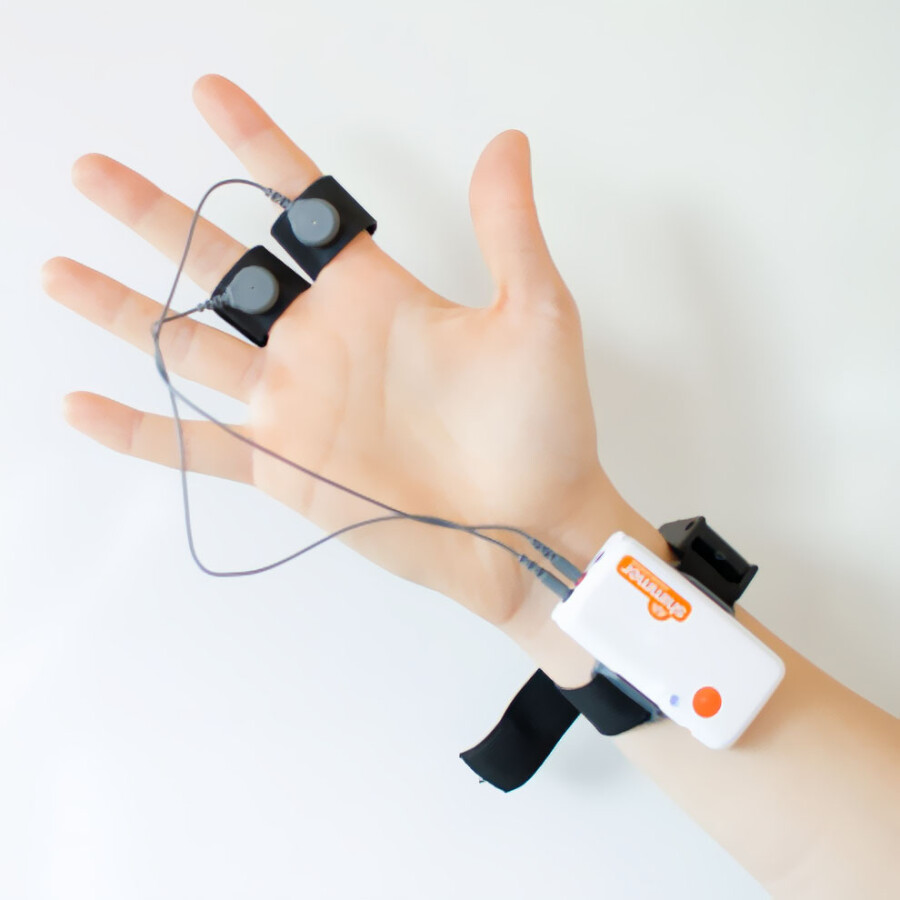

Galvanik Cilt Tepki Sensörü, gerçek zamanlı GSR Biyo-geri Bildirim için kullanılır. Shimmer3R GSR+ sensörü, bir elin iki parmağına takılan iki yeniden kullanılabilir elektrot arasındaki cilt iletkenliğini izler. Ter bezleri daha aktif hale gelir, ciltteki nem artar ve salgılanan sıvıdaki pozitif ve negatif iyonların dengesi değişerek akımın daha kolay akmasını sağlar (cilt iletkenliğini artırır).

İstenirse, daha fazla bağlam sağlamak için bu ünite ile 10 DoF IMU hareket sinyalleri de yakalanabilir. Tüm sinyaller aynı anda ve gerçek zamanlı olarak ölçülebilir. ConsensysPRO yazılımımızla veriler canlı görselleştirme için aktarılabilirken, ham veriler bir SD karta kaydedilebilir ve erişilebilir. ConsensysPRO ayrı olarak satılır.

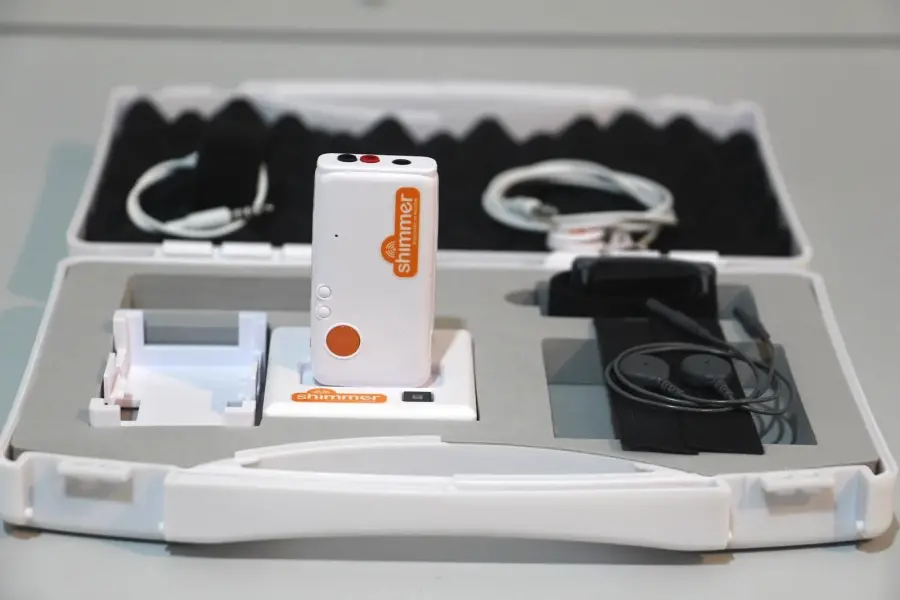

Shimmer GSR+ aksesuarlar:

Optik Nabız Algılama Probu (Parmak)

Optik nabız sensörleri (Kulak Memesi)

GSR+ Kuru Elektrotlar (x2)

Biyofiziksel 9″ kablolar (x2)

1x Bilek Kayışı

GSR+ ile Uygulamalar

◉ Günlük yaşamda stres izleme

◉ İşyerinde stres izleme

◉ Epilepsi nöbetlerinin tespiti

◉ Çocuk ve gençlerde epilepsi

◉ Bakım hizmeti: hekim-hasta ilişkisi

◉ Biyolojik geri bildirim stres eğitimi

◉ Psikolog terapisi izleme

◉ Duygusal Bilgi İşlem ve Bilişsel Faktörler Araştırması

◉ Pazarlama Araştırması

Shimmer GSR+ Teknik ÖZET

◉ GSR Ölçüm Aralığı : 10 kΩ – 4.7 MΩ (yaklaşık 0.2–100 µS)
◉ GSR Frekans Aralığı : DC – 15.9 Hz
◉ SR Örnekleme : 125–8000 SPS (yazılım tabanlı)
◉ A/D Çözünürlük : 12-bit
◉ Bağlantı : Bluetooth RN42
◉ Dahili Hafıza : 8 GB microSD
◉ Harici Hafıza : 32 GB’a kadar
◉ Batarya : 450 mAh Li-ion
◉ Cihaz Ölçüleri : 51 × 34 × 14 mm (Motion), 65 × 32 × 12 mm (Biophysical)
◉ Cihaz Ağırlığı : 23.6 g / 31 g
◉ Güç Kaynağı : Dahili Li-ion batarya
◉ Şarj : USB Dock
◉ Cihaz Ağırlığı : 23.6 g / 31 g
◉ Set Ağırlığı : 1 kg
◉ Malzeme : Dayanıklı plastik gövde
◉ Taşınabilirlik : Yüksek, saha uygulamalarına uygun

Veri Depolama ve Yazılım Desteği

◉ Dahili Depolama : 8 GB microSD
◉ Varsayılan Yazılım : ConsensysBASIC
◉ Gelişmiş Yazılım : ConsensysPRO (opsiyonel, yıllık lisans)
◉ Veri Formatı : CSV, Excel, SQL tabanlı ham veri
◉ Canlı Veri Yayını : ConsensysPRO ile (Ayru ücretlendirilir)
◉ Ham Veri Kaydı : Mevcut
◉ Zaman Damgası : Mevcut
◉ Olay İşaretleme : ConsensysPRO ile (Ayru ücretlendirilir)

Bağlantılar

GSR+ Kullanım Rehberi Rev1.13 (2 MB)

GSR+ Spec Sheet
