RS485 - Ethernet Yüksek Hızlı Dönüştürücü - 16529

RS485 - Ethernet Yüksek Hızlı Dönüştürücü (Web Sayfası Üzerinden Güncellenebilir, Kolay Kullanım)

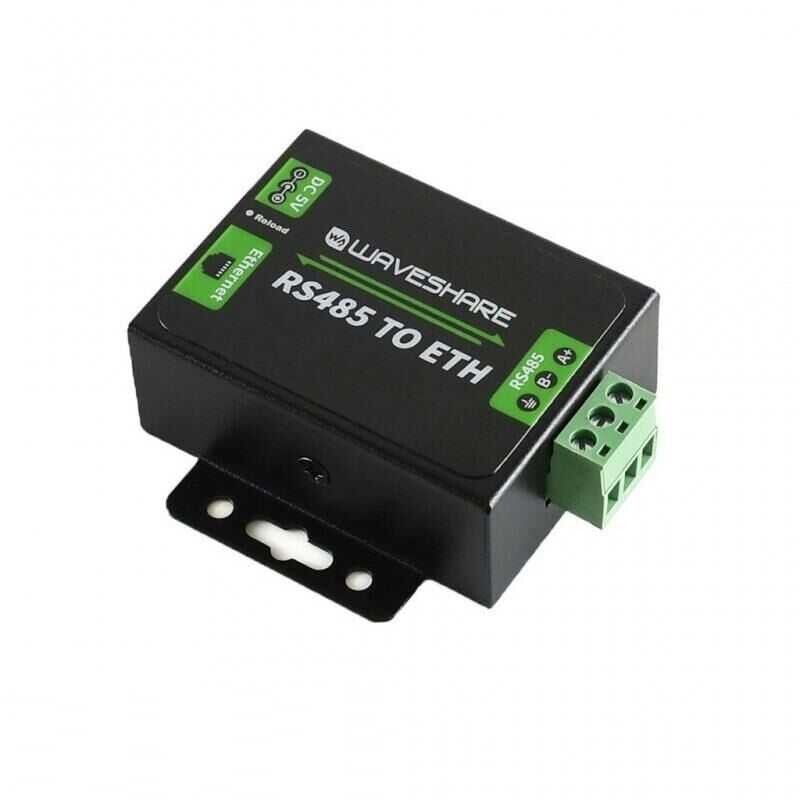

RS485 TO ETH modülü, RS485 ve RJ45 port Ethernet arasında kolay bir iletişim yolu sağlar ve web sayfası üzerinden yapılandırılabilir.

RS485 - Ethernet Yüksek Hızlı Dönüştürücü Genel Özellikler

M0 serisi 32 bit ARM işlemci, yüksek hız, yüksek verimlilik

10/100M Otomatik MDI/MDIX ethernet arayüzü, çapraz veya düz kablo fark etmez

Yapılandırılabilir RS485 baud hızı (600bps~230.4Kbps), beş parite kontrol seçeneğini destekler: Yok, Tek, Çift, İşaret, Boşluk

Kullanılabilir çalışma modları: TCP Sunucu, TCP İstemci, UDP Sunucu, UDP İstemci, HTTPD İstemci (GET ve POST'u destekler)

Web sayfası, AT komutları, seri protokol ve ağ protokolü aracılığıyla yapılandırılabilir, kendi yazılımınıza entegre edilebilen yapılandırma protokolü sağlar

Özelleştirilmiş kalp atışı paketlerini destekler, bağlantının doğru olduğundan emin olur ve sensör verilerini aktif olarak alır

Özelleştirilmiş kayıt paketlerini destekler, bağlantı kurulduktan sonra kayıtlı paketi tanımlayıcı olarak otomatik olarak geçirir, böylece farklı cihazlar ayırt edilebilir

Özelleştirilmiş web sayfasını destekler, kullanıcının modül yapılandırma sayfasını özelleştirmesine izin verir

RFC2217 benzeri protokolü destekler, seri ayarları (baud hızı, veri biti vb.) değişebilen cihazlarla iletişim kurabilir

KeepAlive mekanizması, kopuk bağlantıyı algılar, otomatik olarak yeniden bağlanır

Zaman aşımı yeniden başlatmayı (verisiz yeniden başlatma) destekler, uzun vadeli istikrarlı bağlantı sağlar, yeniden başlatma süresi yapılandırılabilir

DNS alan adı çözümlemeyi, yapılandırılabilir DNS sunucusunu destekler

DHCP, otomatik olarak alınan IP veya statik IP'yi destekler

Firmware ağ üzerinden yükseltilebilir

Yazılım ve/veya donanım aracılığıyla fabrika ayarlarına geri yükleme

Özelleştirilebilir varsayılan MAC adresi ile birlikte gelir

Sağlanan yazılım: modül yapılandırma yazılımı, TCP/UDP test aracı, VCOM sanal seri port yazılımı

Örnek kod: ana bilgisayar (soket), VB, C++, Delphi, Android, iOS vb.

RS485 - Ethernet Yüksek Hızlı Dönüştürücü Teknik Özellikler

Ethernet:

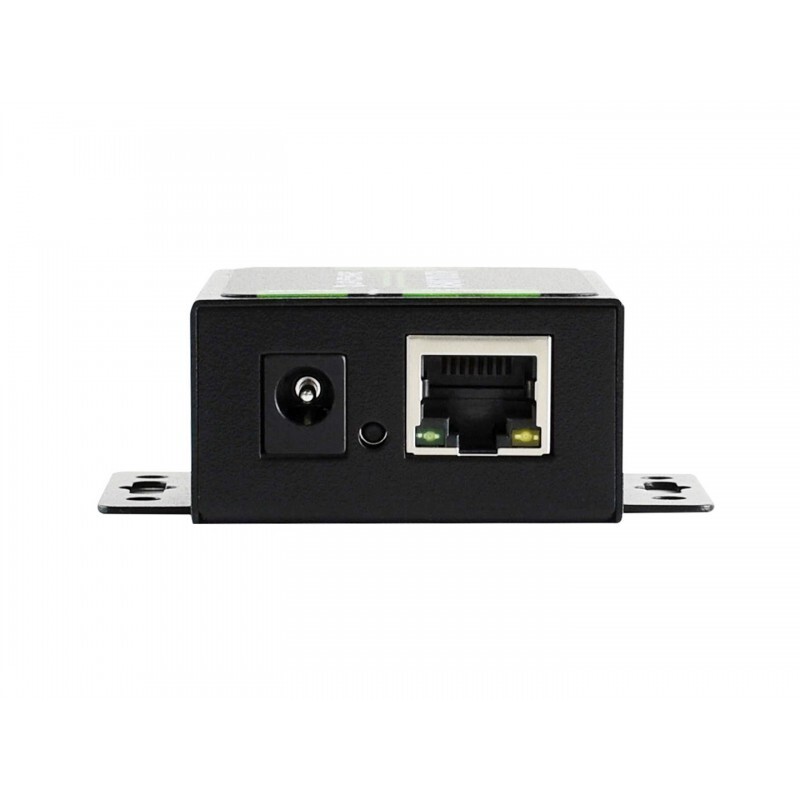

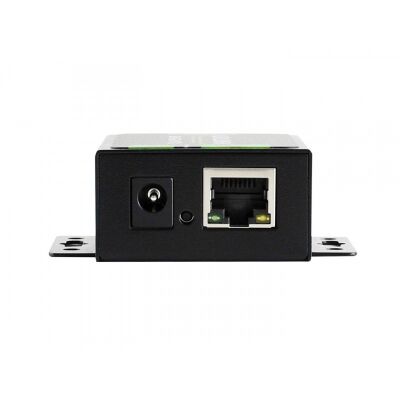

Konektör: 4 pimli RJ45

İletişim hızı: 10/100Mbps

Arayüz koruması: 1,5KV elektromanyetik izolasyon

Protokol: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD İstemci

TX önbellek: 6Kbyte

RX önbellek: 4Kbyte

RS485:

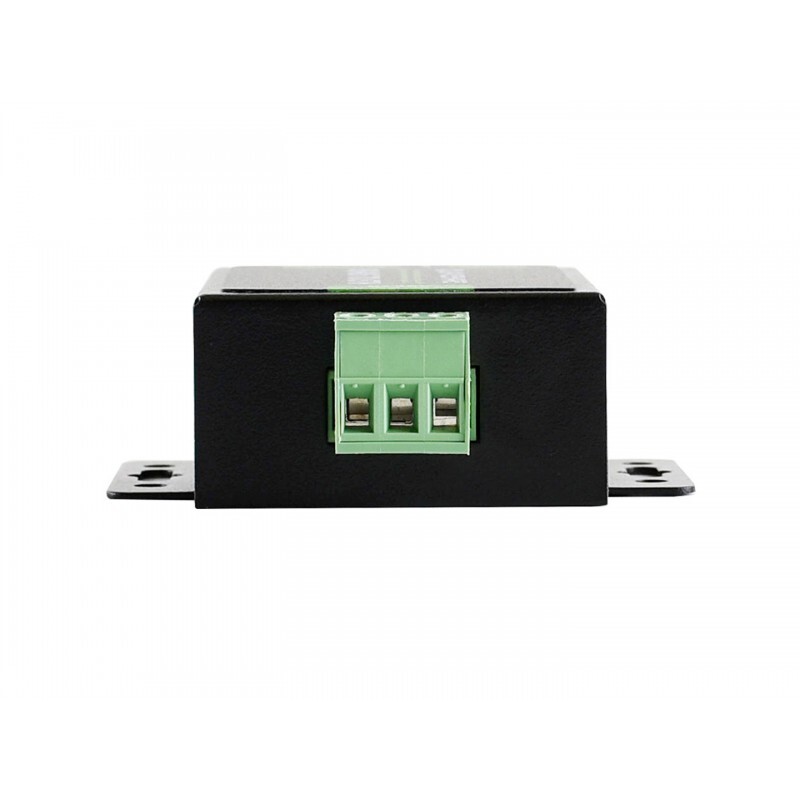

Konektör: vidalı terminal (A+, B-, GND)

Veri biti: 5bit, 6bit, 7bit, 8bit

Durdurma biti: 1, 2

Parite biti: Yok, Tek, Çift, İşaret, Boşluk

Baud hızı: 600bps~230.4Kbps

RX önbellek: 800byte

Donanım akış kontrolü: yok

Arayüz koruması:

2KV ESD koruması

RS485 yukarı/aşağı kayıtları: 2,2KΩ

Güç:

Güç kaynağı: 5,0~7,0V (5V önerilir)

Çalışma akımı: 150mA (@5V)

Güç tüketimi: <1W

Arayüz koruması: ters akım koruması, ESD koruması, aşırı gerilim koruması

Çevre:

Çalışma sıcaklığı: -25~75°C

Saklama sıcaklığı: -40~105°C
