Sparkfun RGB ve Hareket (Gesture) Sensörü

SparkFun RGB and Gesture Sensor - RGB ve Hareket Sensörü - APDS-9960

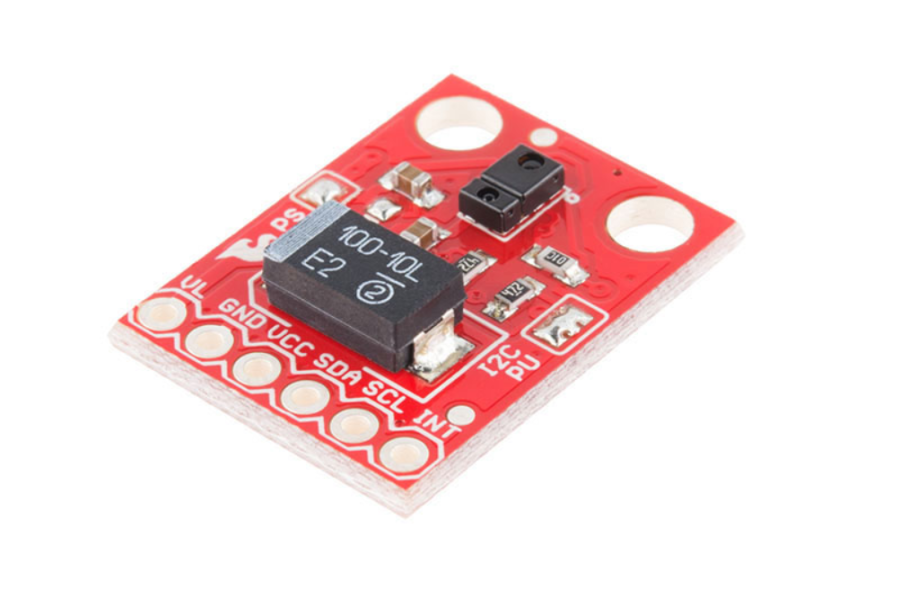

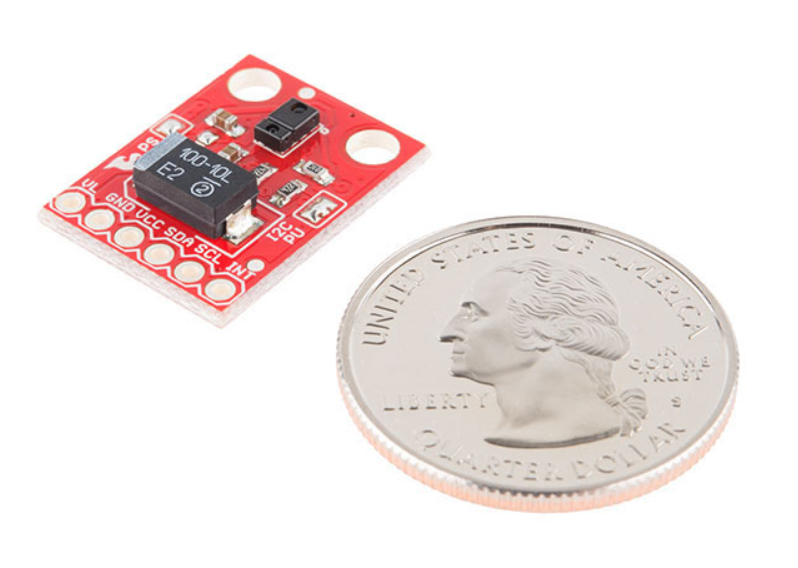

Sparkfun RGB ve Hareket Sensörü breakout kartı, vücut sabit el/kol/baş hareketlerini (gesture) algılayan ve bunu kart üzerindeki Avago APDS-9960 ile gerçekleştien bir karttır. Temassız olarak hareketlerin algılanması HMI (human-machine interfaces) uygulamalarda vazgeçilmezdir. Örneğin, Avago APDS-9960 temelli bir sensör önünden elinizi geçirerek bir mikrodenetleyiciyi bir motoru veya robotu kontrol edebilirsiniz. Hatta el hareketinizle aktif olan temassız bir tuvalet sistemi tasarlayabilir veya tıpkı Samsung'un Samsung Galaxy S5'de yaptığı gibi bir mobil aygıtta kullanabilirsiniz!   Avago APDS-9960 sadece hareket temelli değil farklı bir yaklaşımla ışık ve renk (RGB) algılama uygulamlarında da kullanılabilir ve ışığın devreniz üzerindeki etkilerine göre tepkiler oluşturabilen projeler geliştirmenize olanak tanır!

APDS-9960, dahili UV ve IR engelleme filtreleri, farklı yönlere duyarlı dört ayrı diyotu ve I2C arayüzü ile farklı ve üstün sonuçlar üretmeniz sağlayan fonksiyonları üzerinde toplamış bir donanımdır. Kullanıcıya kolaylık sağlamak için ADPS'nin belirtilen pinlerine breakout kartı üzerinden ulaşım sağlanmıştır: VL (IR LED'e isteğe bağlı güç vermek için), GND (Toprak), VCC (APDS-9960 sensörüne güç bağlantısı için), SDA (I2C veri), SCL (I2C saat) ve INT ( kesme). Ayrıca RGB ve Hareket Sensörü breakout kartı üzerindeki APDS-9960 sensörü, 10 ila 20 cm (4 ila 8 inç) algılama aralığına sahiptir.

Kart Üzerindeki Diğer Komponentler ve Bağlantılar

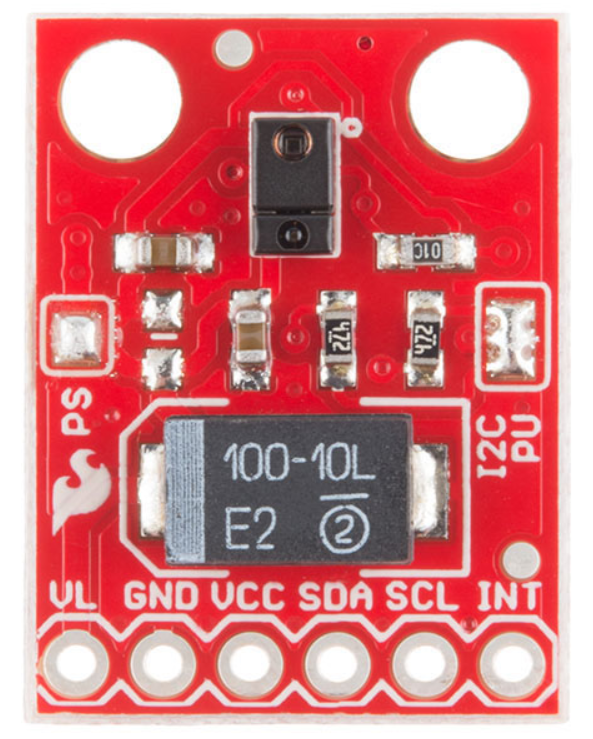

Jumperlar:

PS: bu jumper kapalı (iletimde) olduğunda, VCC pinine enerji verdiğinizde sensör ve IR LED enerjilenmiş olur. Jumper açık olduğunda (kesimde) VCC (2.4 - 3.6V)  ve VL(3.0 - 4.5V)pinleri  ayrı ayrı enerjilenmelidir. PS varsayılan olarak kapalıdır.

I2C PU: 3 yolu jumperder I2C pull-up direnç bağlantısını kesmek için kullanılır. Varsayılan olarak kapalıdır bu da SDA ve SCL hatlarının breakout kartı üzerinde pull-up dirençlerine bağlandığını göstermektedir. I2C hattının başka bir yerinde pull-up direnç bağlantısı mevcut ise bir lehim fitili ile jumperı açabilirsiniz.

Örnek Bağlantı:

Özellikler (ÖZET)

o   Çalışma Gerilimi: 3.3V
o   Ortam Işığı ve RGB (kırmızı-yeşil-mavi) Renk Algılama
o   Yakınlık Algılama
o   Hareket Algılama
o   Çalışma Aralığı: 4-8in (10-20cm)
o   I2C Arayüzü (I2C Adresi: 0x39)

Bağlantılar

• Schematic (Şematik)
• Eagle Files (Baskı Devre Dosyaları)
• Hookup Guide
• Datasheet (APDS-9960)
• GitHub (Tasarım dosyaları & Örnek kod)
• GitHub (Kütüphane)
• Product Video (Ürün videosu)
