RGB Renk Algılayıcı Sensör (TCS34725 + IR Filtre + Beyaz LED)
RGB Renk Algılayıcı Sensör (TCS34725 + IR Filtre + Beyaz LED) - I2C
Projenizde renklerin büyülü dünyasına yer vermek ister misiniz! Piyasadaki en iyi I2C renk sensör modüllerinden biri olan TCS34725 RGB Renk Algılayıcı Sensör ile bu mümkün!
Çip, dedektör fotodiyotlarının üzerine yerleştirilmiş bir bloklayıcı IR filtresi içerir. Filtre sayesinde, IR spektral bileşeninin etkisi en aza indirilir ve renk ölçümünün doğruluğunu artırır. Bu donanım, mevcut sensörlerin çoğundan çok daha gerçek renkler elde edeceğiniz anlamına gelir . Sensör ayrıca ayarlanabilir kazanç ve ayarlanabilir entegrasyon süresi ile 3.800.000:1 dinamik aralığa sahiptir (bu, sensörün karanlık bir camın arkasında kullanılmasına izin verir).
CS34725 RGB Renk Algılayıcı Sensör breakout kartı, 3.3V regülatör ve I2C seviye değiştirici (shifter) içerir, bu nedenle bu kart 3-5V DC kart ile uyumludur. Son olarak, kart yerleşik bir MOSFET tarafından sürülen 4150 ° K sıcaklıkta nötr bir ışık LED'i barındırır. Bu led, algılamaya çalıştığınız nesneyi aydınlatmak için kullanılır. Işık LED'ini mikrodenetleyicinizdeki tek bir dijital çıkışla etkinleştirmek/devre dışı bırakmak için bir pin ayrılmıştır.

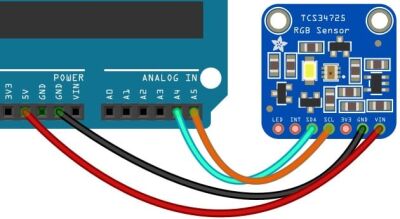

Bu sensörü kullanmak oldukça kolaydır, VDD'yi 3-5VDC'ye, Toprağı ortak toprağa bağlayarak sensörü kablolayın. Ardından SCL ve SDA'yı mikrodenetleyicinin I2C Clock ve SDA'sına bağlayın ve işte çalışmaya hazır!
ÖZET
- Boyutlar: 20.44 mm x 20.28 mm
- Ağırlık: 3.23 gr
- I2C adresi: 0x29
Bağlantılar
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 10.04.021.015 |
