Pololu Mini Plastik Redüktörlü Motorlar için Manyetik Enkoder Diski PL-1524

Pololu Mini Plastik Redüktörlü Motorlar için Manyetik Enkoder Diski OD 9.7 mm, ID 1.5 mm, 12 CPR ( 5'li paket )

İncelediğiniz bu Manyetik Kodlayıcı (enkoder) Disk, uzatılmış motor şaftı olan mini plastik redüktörlü motorlar için üretilmiştir ve uzatılmış olan ilgili bölüme takılmaktadır. 12 CPR'li bir bir kuadratür enkoder sisteminin bir parçası olarak kullanılabilir; yani bu diskle beraber Pololu tarafından da sağlanan uygun yapılı Hall-effect sensörler kullanılabilir (disk ve hall-effekt sensör çifti set olarak da mevcuttur). Bu ürün "bulk" olarak (yani bir paket içersinde 1'den fazla olacak şekilde) satılmaktadır.

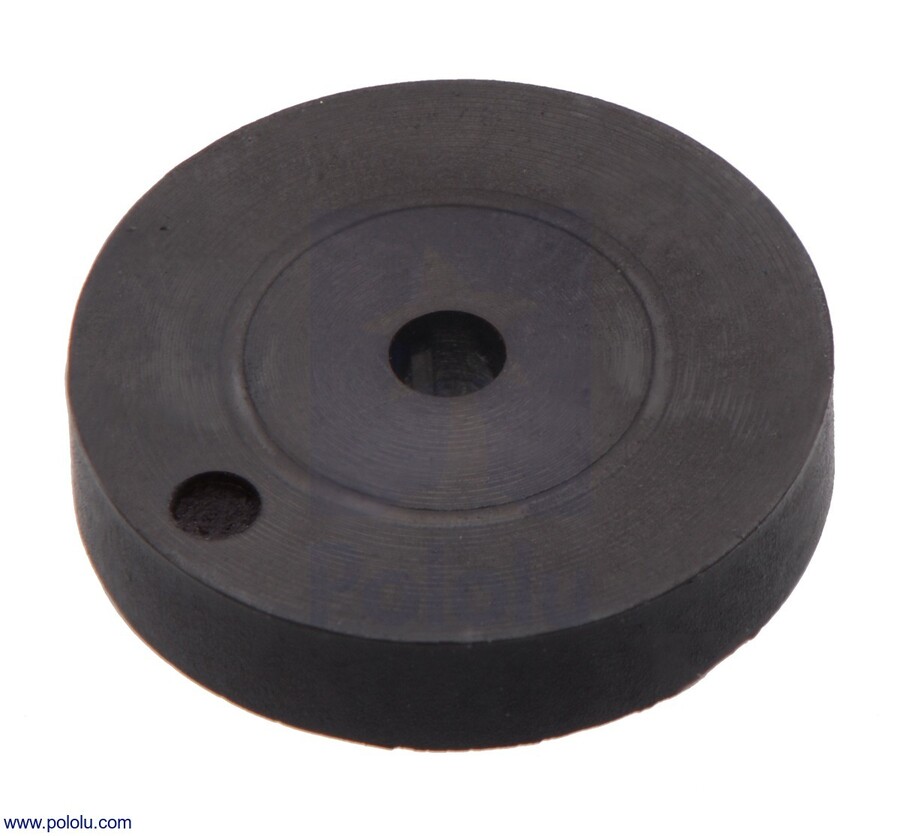

Kodlayıcı disk birbirinden eşit aralıklarla ayrılmış 6 manyetik kutba (3 kuzey ve güney çifti olacak şekilde) sahiptir ve bu yapı enkoderin bir dönüş için 12 sayım yapmasını sağlamaktadır. Disk kalınlığı 2mm'dir ve çap 9.7mm'dir. Ortadaki delik ise diskin, mini plastik redüktörlü motorların 1.5mm'lik şaftına bastırılarak oturtulduğu yuvadır.



Dokümanlar

Boyutları gösteren çizim
