Pololu Basic SPDT 12Vdc Röle Carrier Kartı, PL-2482

Pololu Basic SPDT 12Vdc Röle Carrier Kartı, PL-2482

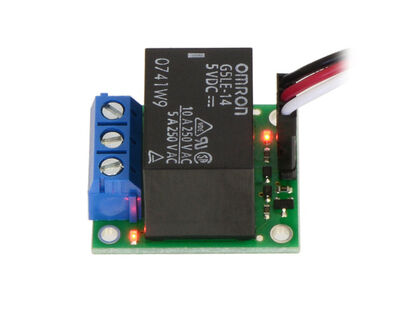

Pololu 12Vdc Relay Carrier kartı, röle kontrollü bir elektronik devre oluşturmak için tasarımcıya kolaylık sunar. Kart üzerinde 12Vdc ile çalışan bir SPDT (tek kutuplu çift konumlu) bir güç rölesi (Omron G5LE-14-DC12 power relay) bulunmaktadır ve bu röle çıkış tarafında 10A anma akımına kadar kontrol sağlayabilir.

Pololu nun sunduğu bu röle kartı (PL-2482 kodlu) benzer yapılara göre bazı avantajlar sağlar:

o kompakt bir yapıda küçük bir layout a sahiptir

o Röle aktivasyonunu iki farklı LED göstermektedir.

o Röle üzerinde hızlı akım sönümleme için bir zener diyot mevcuttur

o Röle kontak uçlarında ve diğer yollar için PCB tasarım kurallarına dikkat edilmiştir.

Kart ağırlığı 16g'dır.

12V SPDT Röle Kartın Kullanımı

Kartın tasarımı; 0.1" erkek header bağlantısına sahip kontrol tarafı, diğer tarafı rölenin kontrol ettiği ve 5mm terminal bloklarından çıkış veren güç tarafı şeklinde gerçekleştirilmiştir.

Kontrol tarafından röle. Vdd ve GND uçlarından beslenir ve EN ucundan ise kontrol edilir. EN ucu, BSS138 N-kanal bir MOSFET e bağlıdır ve 2.5V lojik high düzeyinde röleyi aktif eder.

COM (common), NO (normally open), and NC (normally closed) uçları ise PCB üzerine 60mil ayırımla yerleştirilmiştir ve kartın kenarlarından ise 40mil kadar uzak yerleşime sahiptir.
