Pololu 5V, 5A Voltaj Düşüren ( Step Down, Buck ) SMPS Regülatör PL-2851
Pololu 5V, 5A Voltaj Düşüren ( Step Down, Buck ) SMPS Regülatör, D24V50F5, PL-2851
Pololu D24V50F5 buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D24V50F5, DC-DC konvertör olarak da işlev görür ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler kararlı ve yüksek kazançlı (%85 - %95) olarak çalışır ve lineer voltaj regülatörlerine avantajlı duruma gelir. D24V50F5 buck (step-down) regülatörde giriş gerilim değeri 6V - 38V arasında değişim gösterebilir ancak çıkış gerilimi sabit 5 volttur ve maksimum sürekli 5A çıkış akımı sağlayabilir. Ürünün çıkış pinleri 0.1" aralıkla yerleştirilmiştir dolayısıyla breadboard lara uyumludur.
Kart üzerinde dahili ters voltaj koruması, kısa devre koruması, aşırı ısınmadan kaynaklanan hasarı önlemeye yardımcı olan bir termal kapatma özelliği, ani akımı azaltan yumuşak başlatma özelliği ve düşük voltaj lockout özellikleri vardır.
Ürün Özeti
o Giriş voltajı: 6 V - 38 V (not: Dropout voltajı değerleri dikkate alınmalıdır)
o 5 Vdc (sabit gerilim - %4 doğruluk)
o 5000 mA maksimum çıkış akımı
o 700uA yüksüz quiescent (sükunet) akım değeri
o Kart üzerinde ters gerilim, kısa devre, termal kapatma özellikleri ve ayrıca soft-start ve düşük voltaj lockout özellikleri bulunur
o Küçük boyutlar: 17.8 mm × 20.3 mm × 8.8 mm
o "Header" olmadan ağırlık: 3 g
o Konnektörde pin aralıkları 0.1" tir.
Kullanım ve Uyarılar
--> Ürün üzerinde 5 pin bulunur: enable (EN), input voltage (VIN), 2x ground (GND) ve output voltage (VOUT). ENABLE pini kartı düşük-güç moduna sokmak için ve buna bağlı olarak Vin voltajının her 1V değişimine karşın sükünet akımı 10uA - 20uA düzeylerinde tutabilmek için kullanılabilir. ENABLE pini kullanılmayacaksa herhangi bir yere bağlanmadan bırakılabilir. VIN üzerinden 38V değerine kadar giriş gerilimi uygulanabilir ve Vin=Vout+Vdropout değerine kadar düşürülebilir (Vdropout 700mV ile 1500mV arasında değişir)
--> D24V50F5 step-down regülatör için Vin= Vout+Vdropout şeklinde olduğuna dikkat edilmelidir. Dropout voltajı da çıkışa bağlanan yükle neredeyse doğru orantılı olarak artar ve azalır. (Örneğin, 5 V'lık bir regülatörün 1 V dropout voltajı varsa, çıkışın tam 5 V olmasını sağlamak için giriş en az 6 V olması gerekir.)

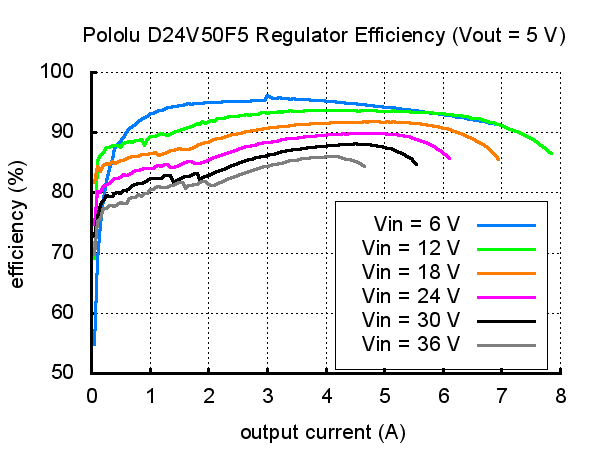

--> Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür.
--> Regülatör genellikle yaklaşık 600 kHz'lik bir anahtarlama frekansında çalışır, ancak verimliliği artırmak için hafif bir yük ile karşılaşıldığında frekans düşer. Bu, anahtarlamadan kaynaklanan çıkışta gürültüyü filtrelemeyi zorlaştırabilir.
