MiniSense 100 Piezo Titreşim Sensör

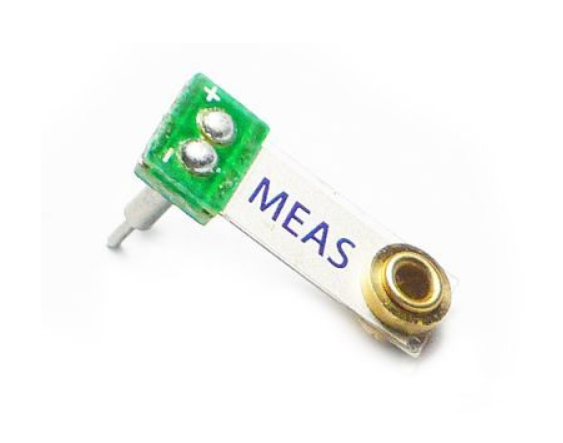

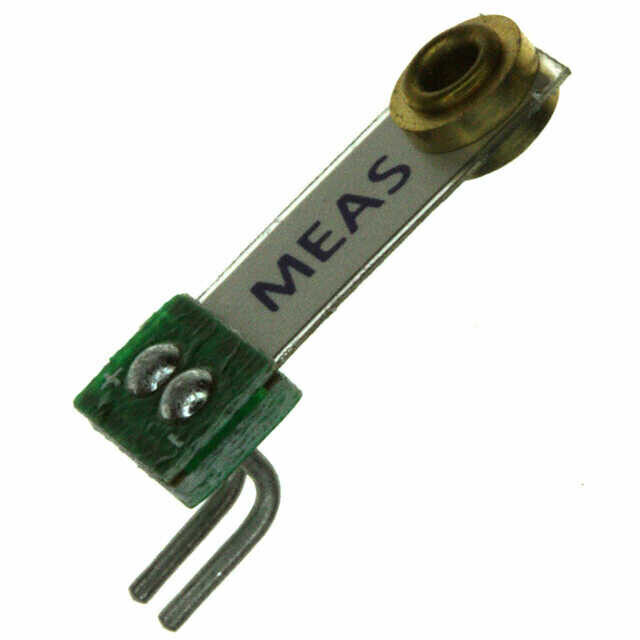

MiniSense 100 Hassas Piezo Titreşim Sensörü

MiniSense 100 Hassas Piezo Titreşim Sensörü, düşük maliyetli titreşim sensörüdür ve düşük frekansta yüksek hassasiyet gösterir. Dizaynı sayesinde kolayca monte edilebilir. Yatay veya dikey olarak monte edilmesi tavsiye edilir.

Aktif sensör alanı, geliştirilmiş RFI/EMI için korunur. Sağlam ve esnek olan algılama materyalleri aşırı yüklenmelere karşı dayanıklıdır. Sensör aynı zamanda kesintisiz olarak devam eden titreşim ve darbeleri de tespit etmede kullanılır. Sensör, alternatif frekans ve hassasiyet elde edebilmek için de modifiye edilebilir.

MiniSense 100 Cantilever-beam ivme ölçer olarak çalışır. Eğer Beam'i yatay olarak monte edersek, Beam'in ucundaki ağırlığın atalet faktörü dolayısıyla ivme dikey doğrultuda olur. Beam'deki gerilim piezoelektirik alan oluşturur ve bu da sensördeki elektrodlar tarafından yük veya voltaj olarak algılanır.

Sensörün titreşim frekansının altında olan frekanslar için cihaz sabit bir tepki üretir. Rezonanstaki hassasiyet önemli derecede yüksektir. Yüksek frekans içeren sarsıntılar rezonansın frekansını daha da artırır. Sensörün düşük frekanstaki hareketleri algılaması, harici elektrik devreleriyle doğrudan alakalıdır.

MiniSense 100 Hassas Piezo Titreşim Sensörü Özellikler

 Yüksek Gerilim Hassasiyeti (1 V/g)

 Rezonansta 5 V/g'nin üzerinde

 Yatay veya Dikey Montaj

 Korumalı Yapı

 Lehimlenebilir Pimler, PCB Montajı

 Düşük Maliyet

 < %1 Doğrusallık

 40 Hz'e kadar (2.400 rpm)



UYGULAMALAR

 Çamaşır Makinesi Yük Dengesizliği

 Araç Hareket Sensörü

 Hırsızlık Önleme Cihazları

 Yaşamsal Belirtiler İzleme

 Kurcalama Algılama

 Darbe Algılama

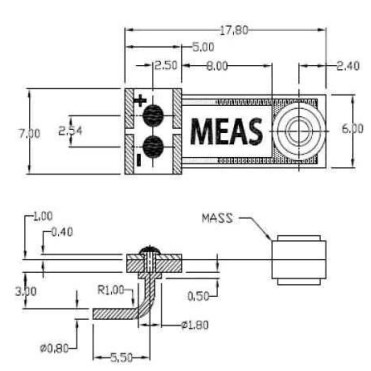

Boyutlar (milimetre cinsinden):

Bağlantılar

Datasheet
