Owon SDS215S Profesyonel 2 Kanal 150Mhz Masa Tipi Osiloskop & Dalga Üreteci

Owon SDS215S Profesyonel 2 Kanal 150Mhz Masa Tipi Osiloskop & Dalga Üreteci

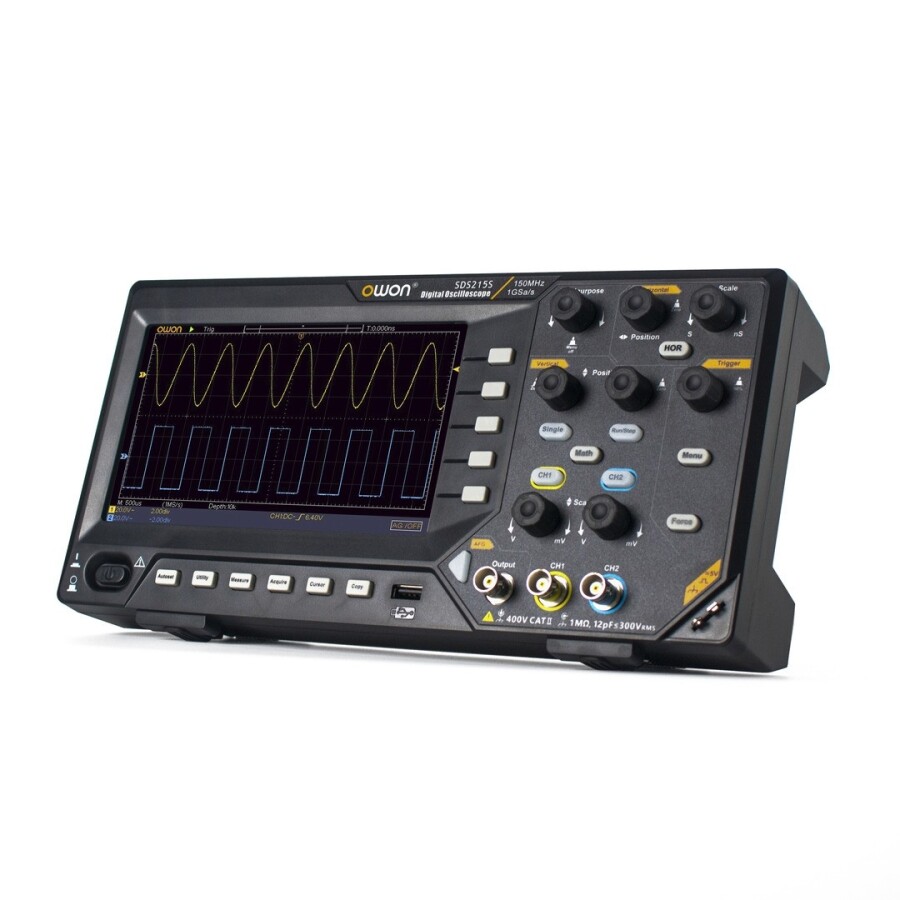

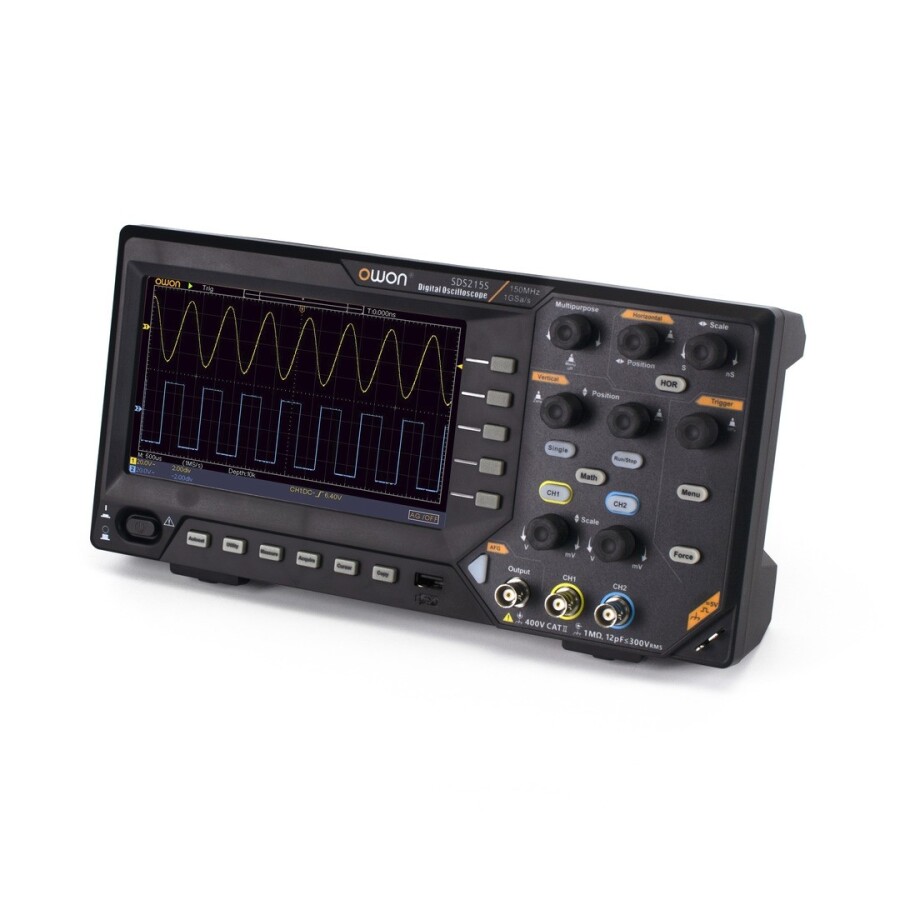

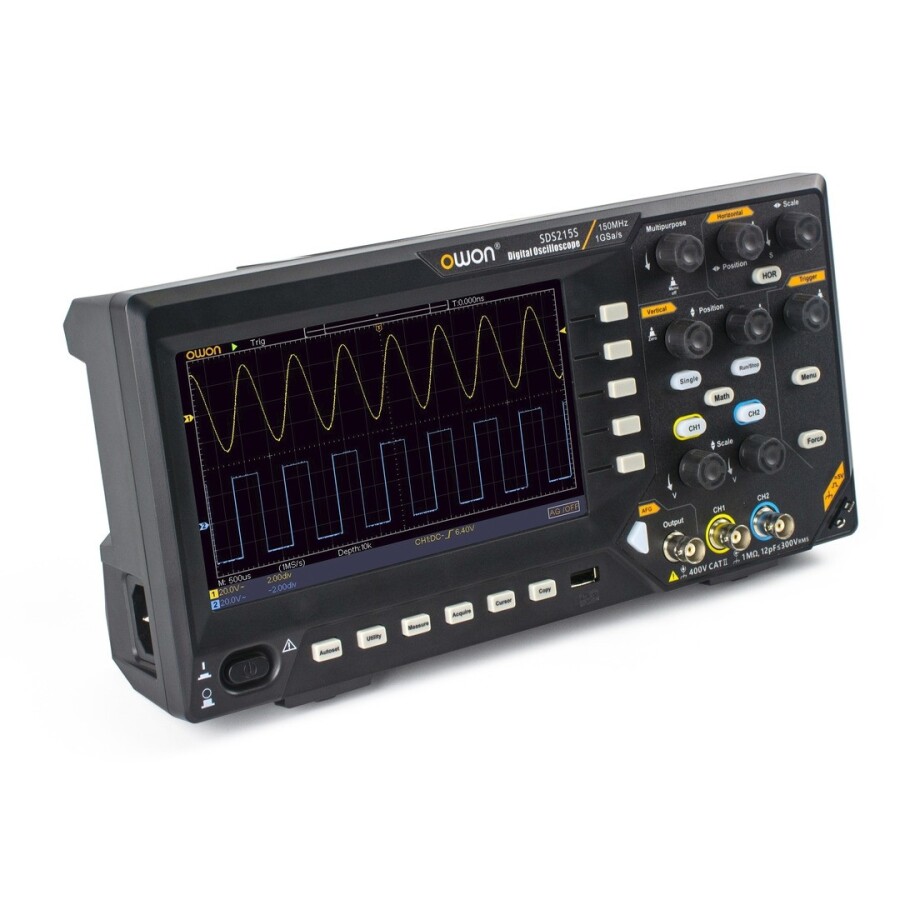

Owon SDS215S Profesyonel 2 Kanal 150Mhz Masa Tipi Osiloskop & Dalga Üreteci, rekabetçi fiyata sahip SDS200 serisi bir dijital bench tipi bir osiloskoptur.  Bu osiloskop, 1GSa/s örnekleme hızına ve 150MHz bant genişliğine sahiptir. Ayrıca, SDS215S 2 kanala ve 20Mpts'lik büyük bir bellek derinliğine sahiptir. Osiloskop, çift kanallı bağımsız örnekleme hızına sahiptir; her iki kanal da aynı anda 1GSa/s örnekleme hızına sahiptir.

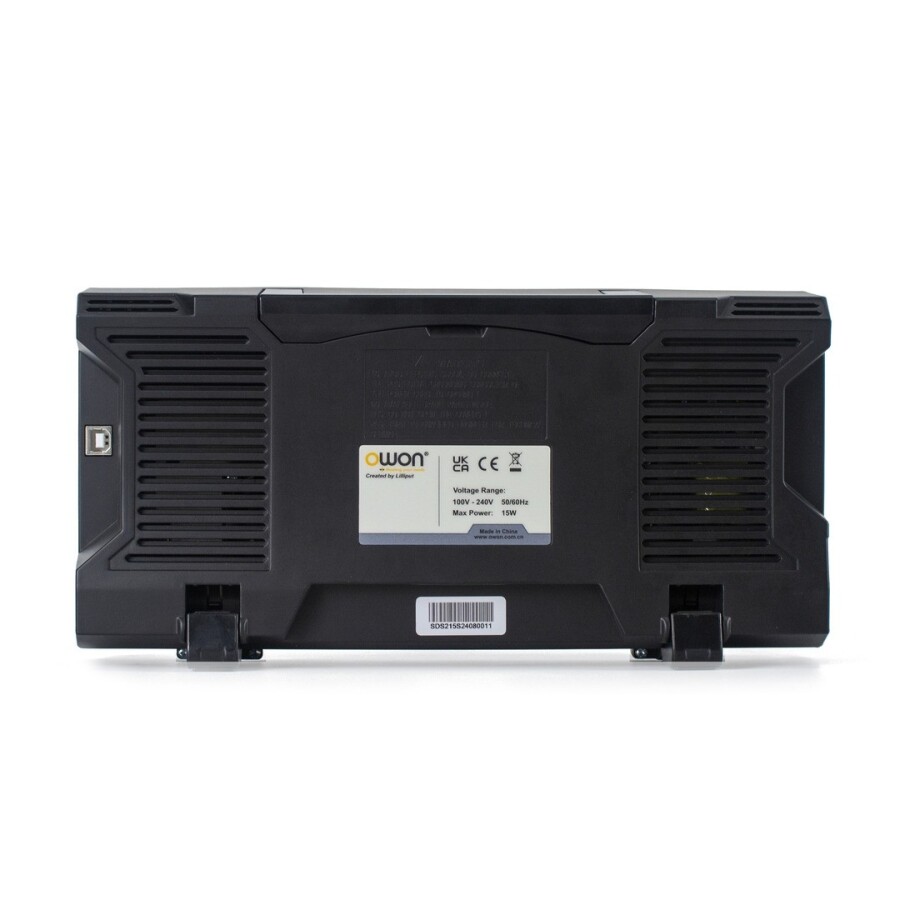

Ayrıca, SDS215S üzerinde 25MHz bant genişliğine sahip tek kanallı bir dalga formu üreteci de mevcuttur. Ölçüm sonuçlarını dışa aktarmak veya osiloskobu PC'nizle doğrudan izlemek için arka ve ön tarafta USB bağlantıları bulunmaktadır. Osiloskop, edge ve video olmak üzere iki tetikleme seçeneğine sahiptir.

SDS200 Serisi genel özellikleri:

+ Çift kanallı osiloskop + 25 MHz sinyal üreteci (sadece SDS210S, 215S, 220S modellerinde)

+ 100 MHz, 150 MHz, 200 MHz bant genişliği

+ Çift kanallı bağımsız 1 GS/s gerçek zamanlı örnekleme hızı

+ 20M bellek derinliği

+ 30 Otomatik Dalga Formu Ölçümünü Destekler

+ 6 basamaklı Yüksek Hassasiyetli Frekans Sayacı

+ FFT Spektrum Analizi

+ USB Aygıt arabirimi aracılığıyla PC ile iletişim kurar, SCPI ve LabVIEW işlevlerini destekler, ücretsiz bilgisayar yazılımı ve bazı programlama geliştirme demoları sağlar, böylece cihazı uzaktan kontrol edebilir ve ikincil geliştirme yapabilirsiniz.

+ 7 inç TFT LCD ekran

Owon SDS215S Profesyonel 2 Kanal 150Mhz Masa Tipi Osiloskop & Dalga Üreteci Teknik Özellikler

Osiloskop:

+ Kanallar 2

+ Bellek derinliği 20 Mpts

+ Örnekleme hızı 1 GS/s

+ Yükselme süresi ≤3,5 ns

+ Tetikleme türleri Kenar, Video

+ Dikey çözünürlük 8 bit

+ Dikey ölçek 2 mV/div - 10 V/div

+ Yatay ölçek 2 ns/div - 1000 s/div

+ Ölçüm parametreleri (dikey) Vmax, Vmin, Vpp, Vtop, Vbase, Ortalama, Vmean, Vrms

+ Ölçüm parametreleri (yatay) Periyot, Frekans, +Wid, -Wid, Yükselme süresi, Düşme süresi, +Dut, -Dut, Gecikme

Fonksiyon Jeneratörü

+ Bant Genişliği 25 MHz

+ Kanallar 1

+ Örnekleme hızı 125 MSa/s

+ Dikey çözünürlük 14 bit

+ Dalga formları Sinüs, kare, rampa, exp, gürültü, arb

+ Dalga formu uzunluğu 8 kpts

+ Genlik aralığı 1 mV - 10 V

Genel

+ Ekran 7" TFT LCD (800x480)

+ Bağlantı USB (Ana Bilgisayar/Aygıt)

+ Boyutlar 301 x 152 x 70 mm

+ Ağırlık 1,1 kg

Paket İçeriği

USB kablosu
Güç kablosu
1 set pasif prob 150 MHz (2 prob)
BNC kablosu
Prob ayar başlığı
