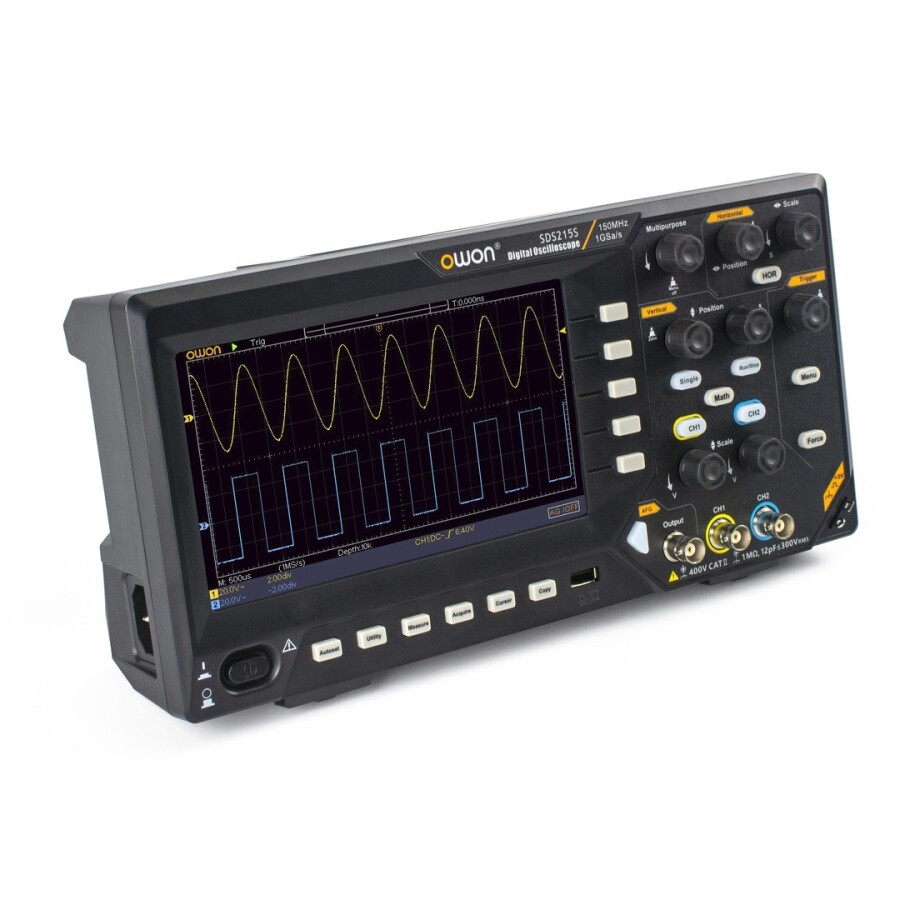

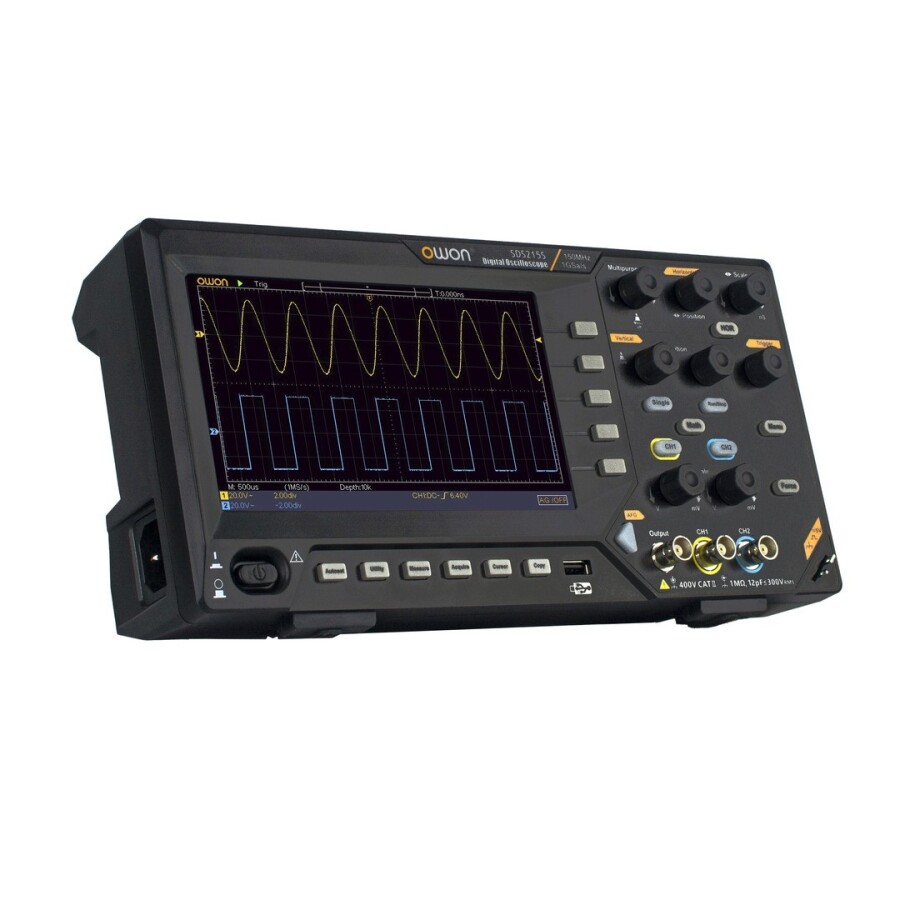

Owon SDS210S Profesyonel 2 Kanal 100Mhz Masa Tipi Osiloskop & Dalga Üreteci

Owon SDS210S Profesyonel 2 Kanal 100Mhz Masa Tipi Osiloskop & Dalga Üreteci

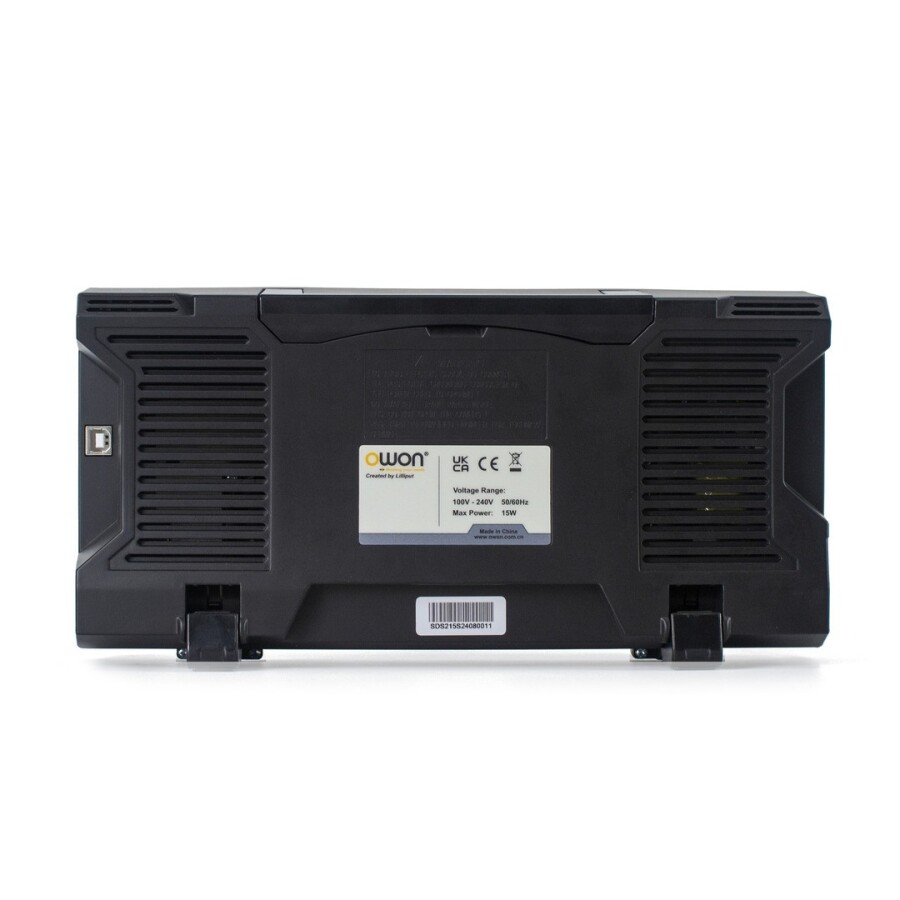

Owon SDS210S osiloskop, rekabetçi fiyatlı SDS200 serisinin bir parçasıdır. Bu osiloskop, 1GSa/s örnekleme hızına ve 100MHz bant genişliğine sahiptir. Ayrıca, SDS210S 2 kanala ve 20Mpts'lik büyük bir bellek derinliğine sahiptir. Osiloskop, çift kanallı bağımsız örnekleme hızına sahiptir; her iki kanal da aynı anda 1GSa/s örnekleme hızına sahiptir. Ayrıca, SDS210S, 25MHz bant genişliğine sahip tek kanallı bir fonksiyon üreteci de dahili olarak mevcuttur. Ölçüm sonuçlarını dışa aktarmak veya osiloskobu PC'nizle doğrudan izlemek için arka ve ön tarafta USB bağlantıları bulunmaktadır. Osiloskop, edge ve video olmak üzere iki tetikleme seçeneğine sahiptir.

+ Çift kanallı osiloskop + 25 MHz sinyal üreteci (SDS210S, 215S, 220S)

+ 100 MHz, 150 MHz, 200 MHz bant genişliği

+ Çift kanallı bağımsız 1 GS/s gerçek zamanlı örnekleme hızı

+ 20M bellek derinliği

+ 30 Otomatik Dalga Formu Ölçümünü Destekler

+ 6 basamaklı Yüksek Hassasiyetli Frekans Sayacı

+ FFT Spektrum Analizi

+ USB Aygıt arabirimi aracılığıyla PC ile iletişim kurar, SCPI ve LabVIEW işlevlerini destekler, ücretsiz bilgisayar yazılımı ve bazı programlama geliştirme demoları sağlar, böylece cihazı uzaktan kontrol edebilir ve ikincil geliştirme yapabilirsiniz.

+ 7 inç TFT LCD ekran

Owon SDS210S Profesyonel 2 Kanal 100Mhz Masa Tipi Osiloskop & Dalga Üreteci Teknik Özellikler

Osiloskop:

+ Kanallar 2

+ Bellek derinliği 20 Mpts

+ Örnekleme hızı 1 GS/s

+ Yükselme süresi ≤3,5 ns

+ Tetikleme türleri Kenar, Video

+ Dikey çözünürlük 8 bit

+ Dikey ölçek 2 mV/div - 10 V/div

+ Yatay ölçek 2 ns/div - 1000 s/div

+ Ölçüm parametreleri (dikey) Vmax, Vmin, Vpp, Vtop, Vbase, Ortalama, Vmean, Vrms

+ Ölçüm parametreleri (yatay) Periyot, Frekans, +Wid, -Wid, Yükselme süresi, Düşme süresi, +Dut, -Dut, Gecikme

Fonksiyon Jeneratörü

+ Bant Genişliği 25 MHz

+ Kanallar 1

+ Örnekleme hızı 125 MSa/s

+ Dikey çözünürlük 14 bit

+ Dalga formları Sinüs, kare, rampa, exp, gürültü, arb

+ Dalga formu uzunluğu 8 kpts

+ Genlik aralığı 1 mV - 10 V

Genel

+ Ekran 7" TFT LCD (800x480)

+ Bağlantı USB (Ana Bilgisayar/Aygıt)

+ Boyutlar 301 x 152 x 70 mm

+ Ağırlık 1,1 kg

Paket İçeriği

USB kablosu
Güç kablosu
1 set pasif prob 100 MHz (2 prob)
BNC kablosu
Prob ayar başlığı

Bağlantılar

Owon SDS200 Serisi Osiloskop & Dalga Üreteci Kullanım Kılavuzu

Owon SDS200 Serisi Osiloskop & Dalga Üreteci Hızlı Başlangıç Rehberi

Owon SDS200 Serisi Programlama Kılavuzu
