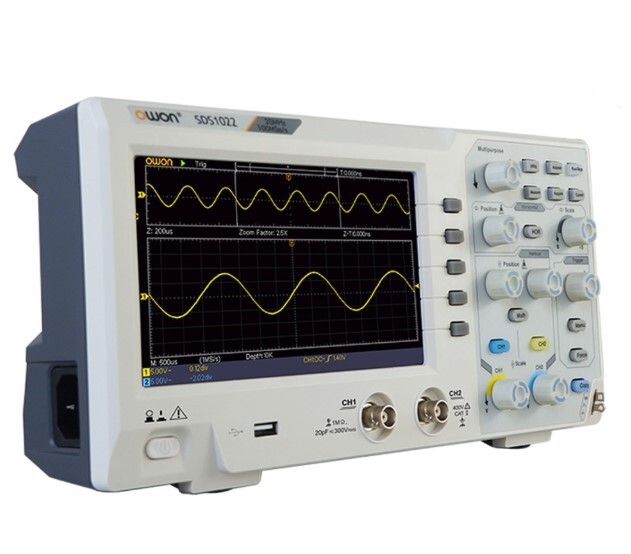

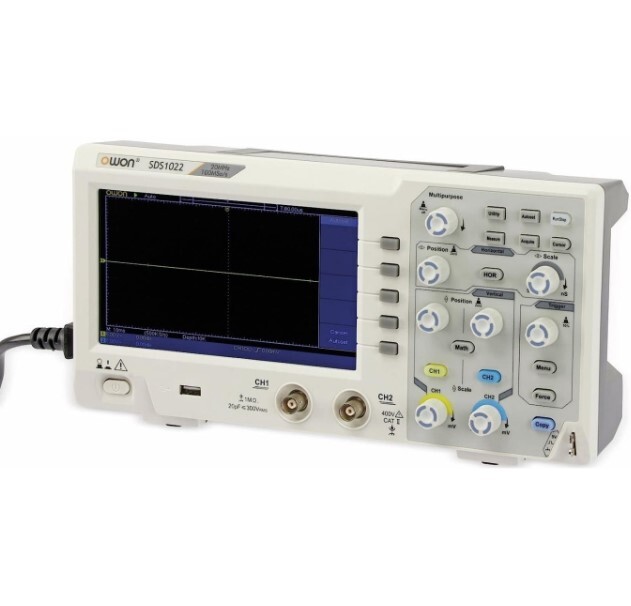

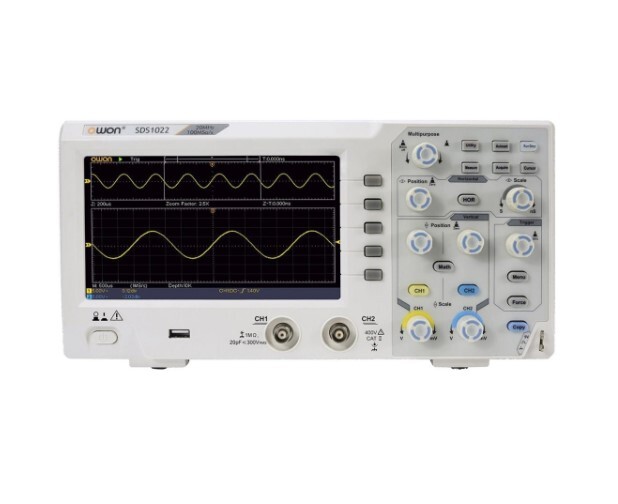

Owon SDS1022 Çift Kanallı Dijital Masa Tipi Osiloskop - 20Mhz, 100MSa/s

Owon SDS1022 2 Kanallı Dijital Benchtop Ekonomik Osiloskop - 20Mhz, 100MSa/s, 8Bit, 7" TFT LCD

OWON SDS1022 Dijital Depolamalı Osiloskop, elektronik mühendisleri, teknisyenler, öğrenciler ve hobi amaçlı elektronik kullanıcıları için geliştirilmiş masa tipi osiloskop modelidir. 20 MHz bant genişliği, 100 MSa/s örnekleme hızı ve 2 kanallı osiloskop yapısıyla düşük ve orta frekanslı sinyallerin güvenilir şekilde analiz edilmesini sağlar. Elektronik devre geliştirme, arıza tespiti, laboratuvar çalışmaları ve eğitim uygulamaları için ideal bir elektronik ölçüm cihazıdır.

Cihaz, 7 inç renkli TFT LCD ekranı sayesinde dalga şekillerini net ve ayrıntılı olarak görüntüler. Otomatik ölçüm fonksiyonları, FFT analizi, cursor ölçümü ve gelişmiş matematiksel işlem özellikleri sayesinde frekans, gerilim, periyot ve zamanlama parametreleri hızlı ve doğru şekilde analiz edilebilir. Farklı tetikleme (trigger) modları, çeşitli elektronik test ve ölçüm uygulamalarında esnek kullanım sunar.

Yaklaşık 1,1 kg ağırlığa sahip kompakt tasarımı sayesinde sınıf, laboratuvar ve saha çalışmalarında kolayca taşınabilir. Dahili USB Host ve USB Device bağlantıları, ölçüm verilerinin USB belleğe kaydedilmesini veya bilgisayara aktarılmasını sağlayarak veri saklama, raporlama ve ayrıntılı sinyal analizini kolaylaştırır.

OWON SDS1022, uygun fiyatı, kullanıcı dostu arayüzü ve profesyonel ölçüm özellikleriyle masaüstü test cihazı, 2 kanallı dijital osiloskop ve laboratuvar osiloskobu arayan kullanıcılar için güçlü ve ekonomik bir çözümdür.

Teknik Özellikler

• Maksimum giriş gerilimi: 400 V (tepe-tepe)

• Bant genişliği: 20 MHz

• Örnekleme hızı: 100 MSa/s

• Kanal sayısı: 2

• Bellek derinliği: 10 Kpts

• Yükselme zamanı: ≤17,5 ns

• Tetikleme türleri: Kenar (Edge), Video

• Dikey çözünürlük (A/D): 8 bit

• Dikey ölçek: 5 mV/div – 5 V/div

• Yatay ölçek: 5 ns/div – 100 s/div

Ölçüm Parametreleri

Dikey ölçümler:

• Maksimum gerilim (Vmax)

• Minimum gerilim (Vmin)

• Tepe-tepe gerilimi (Vpp)

• Üst seviye gerilimi (Vtop)

• Alt seviye gerilimi (Vbase)

• Ortalama değer (Mean / Vmean)

• Etkin değer (Vrms)

Yatay ölçümler:

• Periyot

• Frekans

• Pozitif darbe genişliği (+Wid)

• Negatif darbe genişliği (-Wid)

• Yükselme zamanı (Rise Time)

• Düşme zamanı (Fall Time)

• Pozitif görev döngüsü (+Duty)

• Negatif görev döngüsü (-Duty)

• Gecikme (Delay)

Ekran ve Bağlantılar

• Ekran: 7 inç, 800 × 480 çözünürlüklü LCD

• Bağlantılar: USB Host ve USB Device

Fiziksel Özellikler

• Boyutlar: 301 × 152 × 70 mm

• Ağırlık: 1,10 kg

Kutu İçeriği

• USB bağlantı kablosu

• Güç kablosu

• 100 MHz pasif prob seti (2 adet prob)

• Prob ayar (kalibrasyon) aparatı

Bağlantılar

SDS1022 Datasheet

SDS1022 Kullanım Kılavuzu
