Octopus Brick Kart

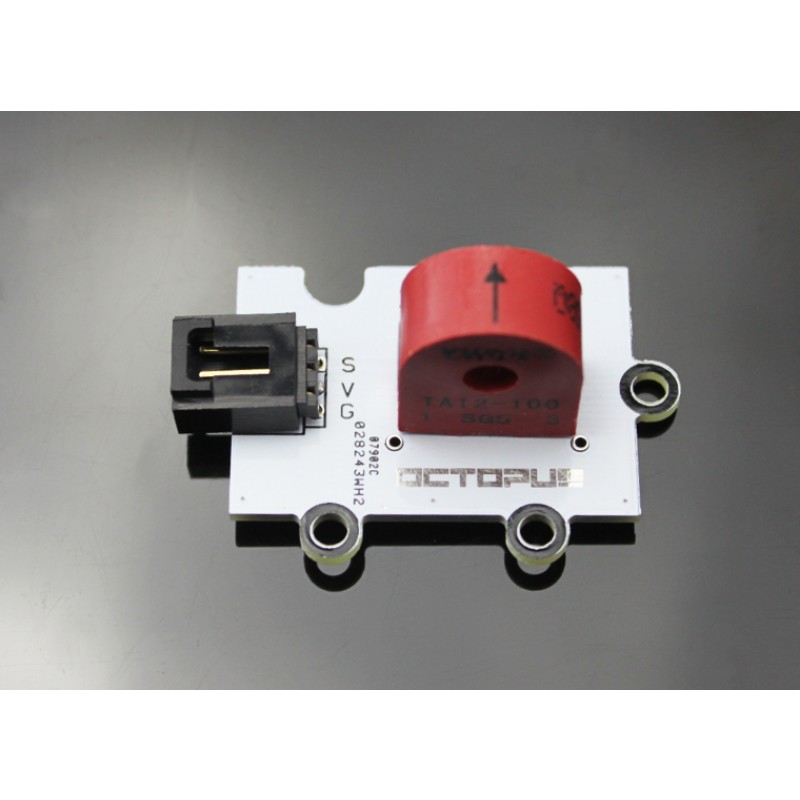

Octopus Non-İnvaziv AC Akım Sensörü
Diğer transformatörler gibi, akım transformatörü (CT) de birincil sargı, ikincil sargı ve manyetik bir çekirdekten oluşur. Tüm bina akımlarının veya ana kol akımlarının izlenmesinde birincil sargı yerine canlı veya nötr hat geçer. İkincil sargı ise bir çok sarımdan oluşmuştur ve transformatör kılıfıyla sarılmıştır. Birincil sargıdan geçen alternatif akım çekirdek üzerinde bir manyetik alan oluşturur ve bu manyetk alan ikincil sargıda bir akım indükler.TA12-100 sensöründe ise üzerindeki akım ölçülmek istenen kablo sensörünün üzerindeki delikten geçirilir; lehimlenmiş bağlantı uçlarında (sekonder) ise çevirim oranında küçültülmüş akım okunacaktır.
Octopus Non-invasive AC akım sensör modülü, akım algılama elamanı (TA-12-100) göz önüne alındığında, bir ammetre, akım sensörü veya bir transformatör olarak düşünülebilir. Bu modül tüm Arduino geliştirme kartları, Arduino shieldlar veya Freaduino (Freaduino UNO) kartlar ile uyumlu olarak çalışabilir. Analog sinyal çıkışı olarak S. GND, 5V pinlerine sahip bir konnektör üzerindeki S pini kullanılmaktadır. Ayrıca, Octopus Non-invasive AC akım sensör modülü kısa tepki süresine ve yükseke hassasiyete sahiptir. Çalışma şartlarında kullanıldığı sürece uzun kullanım ömrüne sahip olduğu görülecektir.
Diğer transformatörler gibi, akım transformatörü (CT) de birincil sargı, ikincil sargı ve manyetik bir çekirdekten oluşur. Tüm bina akımlarının veya ana kol akımlarının izlenmesinde birincil sargı yerine canlı veya nötr hat geçer. İkincil sargı ise bir çok sarımdan oluşmuştur ve transformatör kılıfıyla sarılmıştır. Birincil sargıdan geçen alternatif akım çekirdek üzerinde bir manyetik alan oluşturur ve bu manyetk alan ikincil sargıda bir akım indükler.TA12-100 sensöründe ise üzerindeki akım ölçülmek istenen kablo sensörünün üzerindeki delikten geçirilir; lehimlenmiş bağlantı uçlarında (sekonder) ise çevirim oranında küçültülmüş akım okunacaktır.
Octopus Non-invasive AC akım sensör modülü, akım algılama elamanı (TA-12-100) göz önüne alındığında, bir ammetre, akım sensörü veya bir transformatör olarak düşünülebilir. Bu modül tüm Arduino geliştirme kartları, Arduino shieldlar veya Freaduino (Freaduino UNO) kartlar ile uyumlu olarak çalışabilir. Analog sinyal çıkışı olarak S. GND, 5V pinlerine sahip bir konnektör üzerindeki S pini kullanılmaktadır. Ayrıca, Octopus Non-invasive AC akım sensör modülü kısa tepki süresine ve yükseke hassasiyete sahiptir. Çalışma şartlarında kullanıldığı sürece uzun kullanım ömrüne sahip olduğu görülecektir.
UYGULAMA ALANLARI
Akım ölçüm için oldukça uygun bir yapıdır
AC motorlar için izleme ve koruma
Yıldırım koruma ekipmanları
Hava kompresörü
ÖZET
Giriş akımı: 0~5A AC
Çalışma frekansı: 20Hz - 20kHz
Doğrusallıktan sapma:±%0.3
Çevirim oranı: 1000:1
Çalışma sıcaklığı: -55 derece - +85 derece
Dielektrik güç: 6000V AC/60s
Yük direnci: 200ohm
GÖRSELLER ve DÖKÜMANTASYON
robotsepeti.com fonksiyonel ve ihtiyaca uygun Elecfreaks ürünleriyle size en uygun çözümleri sunar!
