  • OCTOPUS INFRARED ALICI SENSÖR


    Octopus Infrared Alıcı (Receiver) Sensör, HS0038(Vishay) IR alıcı sensör ile oluşturulmuş bir brick modülüdür. Modül filtreleme özellikleri sayesinde özellikle IR ışığı algılamak üzere tasarlanmıştır. Brick üzerinde kullanılan HS0038 sensörü PIN diot otomatik kazanç kontrol birimi, band-pass filtre, çıkış katı (demodülatör ) ve IR filtre olarak dizayn edilmiş epoxy dış kap ile her tür bozucu etkiyi minimize edip hatalı çıkış olasılığını en aza indirger. Demodüle edilmiş çıkış sinyali bir mikro işlemci tarafında çözülebilir.

    HS0038 bozucu etkileri (tungsten lambalar, gün ışığı, 38kHz'de veya daha farklı frekanslarda sürekli sinyaller, floresan lambalar) bastırmakla öne çıkar. Gerçek veri sinyali ile bozucu sinyal arasındaki taşıyıcı frekansı, burst () uzunluğu ve duty cycle (görev çevrimi) parametreleridir. Gerçek veri sinyali 38kHz taşıyıcı frekansında burst uzunlu 10 cycle/burst veya daha fazla ve her burst arasında en az 14 cycle olmalıdır. HS0038 güç tüketimi 50mW'tır ve çıkış 'aktif low' (algılama yaptığında 'low' üretecek şekilde) çalışır.

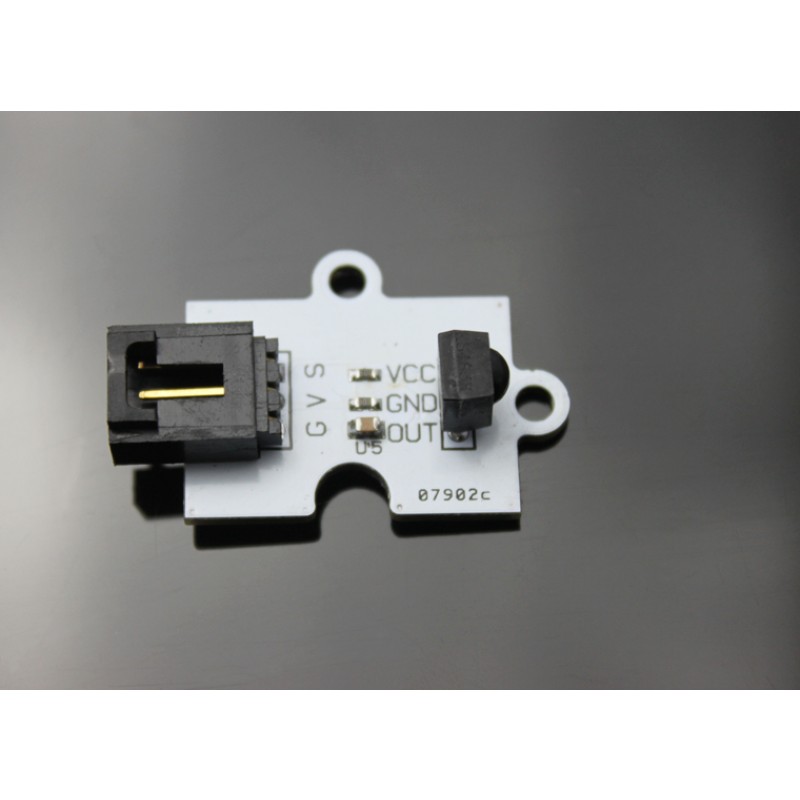

    Octopus Infrared Receiver Sensor

    Octopus Infrared Receiver Sensor



    KULLANIM ALANLARI

    Sumo robot ve çixgi izleyen gibi uygulamalar
    Şaft enkoder
    Manyetik teyp ve kağıt gibi yansıtıcı cisimlerin algılanmasında
    VCR üzerinde hareket sınırlamada limit switch olarak
    Alan kısıtı olan tüm uygulamlarda



    ÖZET

    Pin tanımı: S (Sinyal), V (Vcc), G (Gnd)
    Çalışma gerilimi: 5Vdc
    Tak&Çalıştır şeklinde kolay kullanım
    Elektriksel bozucu etkilere karşı shileding (koruma)
    Düşük güç tüketimi
    Sürekli veri alma (800bit/s değerine kadar)
    Uzun çalışma ömrü
    Ebatlar: 19mm X 27mm
    Gönderi içeriği: Octopus Infrared Receiver Sensor ve 3'lü burgulu bağlantı kablosu
