Octopus DS18B20 Dijital Sıcaklık Sensörü Brick Kartı

Octopus DS18B20 Dijital Sıcaklık Sensörü Brick Kartı

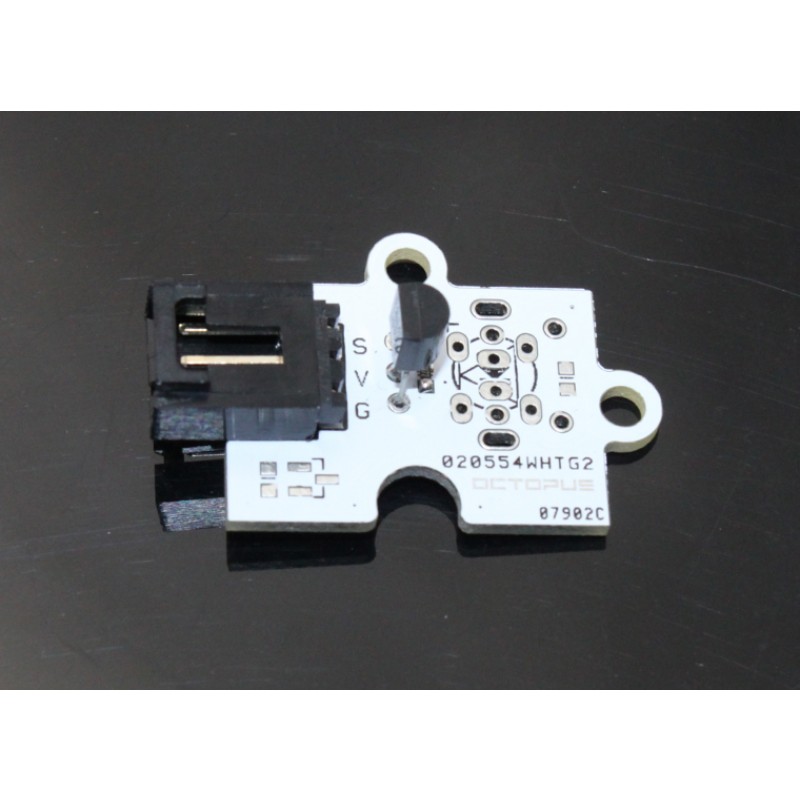

Octopus DS18B20 dijital sıcaklık brick kartı, kullanıcı ihtiyaçlarına göre 9, 10, 11, 12 bitlik sıcaklık ölçümler yapan (power up durumunda varsayılan olarak 12 bit ayarlanmıştır) ve 'silinmeyen' tipte bir register üzerinde alarm oluşturmak üzere üst ve alt alarm tetikleme noktalarını saklayabilen bir brick modülüdür.'Alarm search' komutu ile hangi sensörden gelen ölçümlerin limt dışı kaldığı belirlenebiilir. Octopus DS18B20 dijital sıcaklık brick kartı üzerinde bulunan DS18B20 TO-92 paketli sıcaklık sensörü sadace bir data hattı üzerinden ana mikroişlemciyle veri haberleşmesini yapabilir. Bunun dışında bir toprak hattı bağlantıs da yapılmalıdır. Besleme gerilimi ise data hattından alınabilir yani toplamda 2 hat dijital sensörün çalışması için yeterlidir (Ayrıca harici besleme için güç hattına 3.3v - 5v besleme yapılabilir.). Kart (ve üzerindeki dijital sensör) -55 ~ +125 derece arasında çalışabilir fakat ±0.5°C hassasiyet -10 ~ +85 derece arasında sağlanabilir.

DS18B20 sensörü 64 bit seri koda sahiptir. Bir data hattı üzerinden bu 64 bit kod kullanarak bir çok sıcaklık ölçen brick kartı ile haberleşme sağlanabilir (Bu durumda zayıf pull-up dirençleri kullanılmalıdır). Dolayısıyla bir mikrokontrol geliştirme kartı ile 'dağıtık' yapıda ve geniş alana yayılmış sıcaklık ölçüm sistemi kurulabilir. Sensör üzerindeki tüm ayarlamalar içinROM üzerinde tutulan 'Configuration register' üzerine uygun değerler yazılmalıdır.

Freaduino Sensor Shield veya Arduino tinkerkit (mega) sensor shield bu brick modülü Arduino kartlarına bağlamak için oldukça uygun bir seçenektir!
