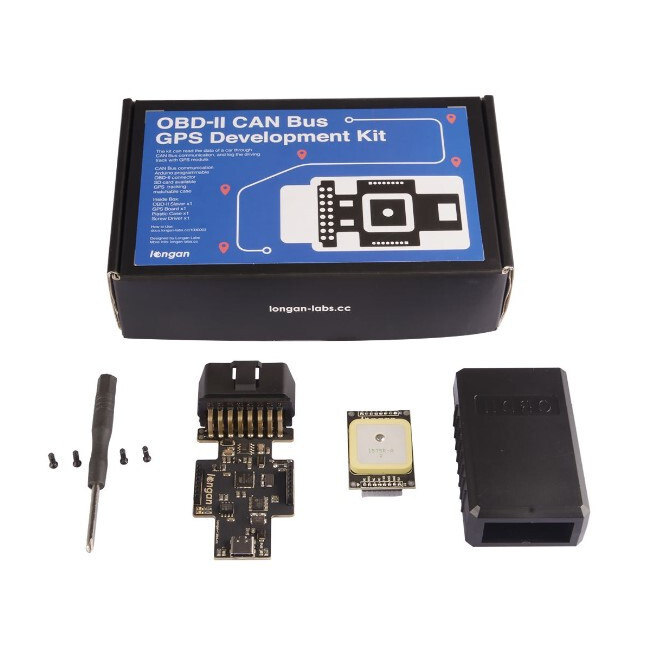

OBD-II CAN Bus GPS Geliştirme Kiti

OBD-II CAN Bus GPS Geliştirme Kiti

OBD-II nedir?

OBD-II (On-Board Diagnostics, Second Generation'ın kısaltması), araçlardan kaynaklanan emisyonları kontrol etmek için bilgisayar tabanlı bir sistemin uygulanmasına yönelik bir dizi standarttır. Ayrıca, bir aracın yerleşik kendi kendine teşhis sistemi olarak da açıklanabilir. Aracınızda dahili bir sorun olduğunda, normalde gösterge panelinizde bir arıza gösterge ışığı yanar ve size bir tamirciyi ziyaret etmenizi ve sorunu gidermenizi söyler. Günümüzde, araçların içine yerleştirilmiş OBD-II, aracın içine yerleştirilmiş OBD-II 16 pinli konnektöre bir OBD-II okuyucu bağlayarak aracın tam sorununu tanımlamanıza olanak tanır. Bu sayede, Diagnostic Trouble Codes (DTC'ler) olarak da bilinen OBD-II kodlarını okumak mümkündür, bu da aracı tamamen sökmeye gerek kalmadan sorunların anlaşılmasına yardımcı olur.


Bu Kit OBD-II için Nasıl Kullanılabilir?

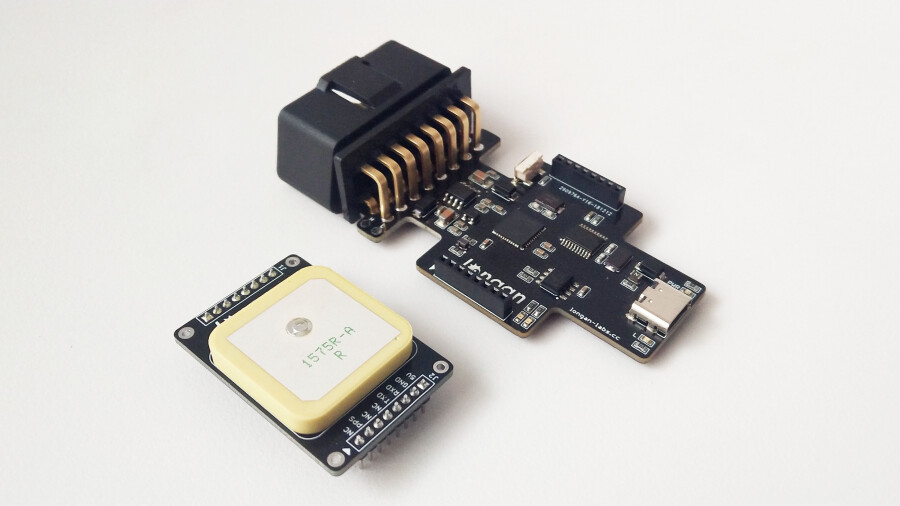

OBD Ⅱ Slaver, yerleşik OBD portu ile aracınızı hacklemenize ve tüm verileri seri arayüz üzerinden çıkarmanıza olanak tanır. CAN veri yolu protokolünü destekler, mikro SD kart yuvasına sahiptir. Bunun da ötesinde, yerleşik bir Atmega32U4 (V2 için RP2040) yardımıyla arduino ile uyumludur. Bu da onu bir ardunio gibi kodlayabileceğiniz anlamına gelir, daha sonra sadece aracınızın OBD portuna takmanız yeterli, çıkış verilerini Tip C USB portu üzerinden alabilir veya tüm verileri mikro SD kartınıza (TF kartı) kolayca saklayabilirsiniz.

Bu Seri CAN Bus modülü, 5kb / s'den 1Mb / s'ye kadar baud hızı sağlayabilen MCP2551 ve MCP2515'e çipleri ile oluşturulmuştur.

Ayrıca kit üzerinde GPS modülü mevcuttur, bu harika küçük modülle arabanızı bile takip edebilirsiniz. Açıkçası bu kiti seveceksiniz, iyi hacklemeler :)

ÖZET

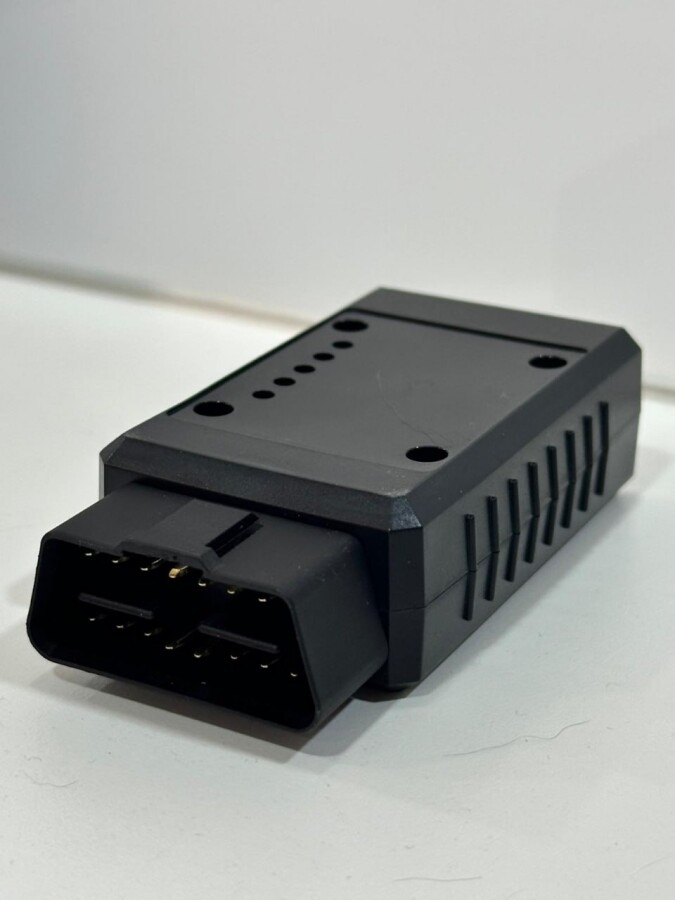

- Erkek OBD-II konektörü
- Kullanımı kolay Arduino kütüphanesi
- Entegre ATmega32U4 - 8-bit AVR mikrodenetleyici
- NEO-6 GPS breakout
- Entegre microSD kart (veya TF kart) yuvası

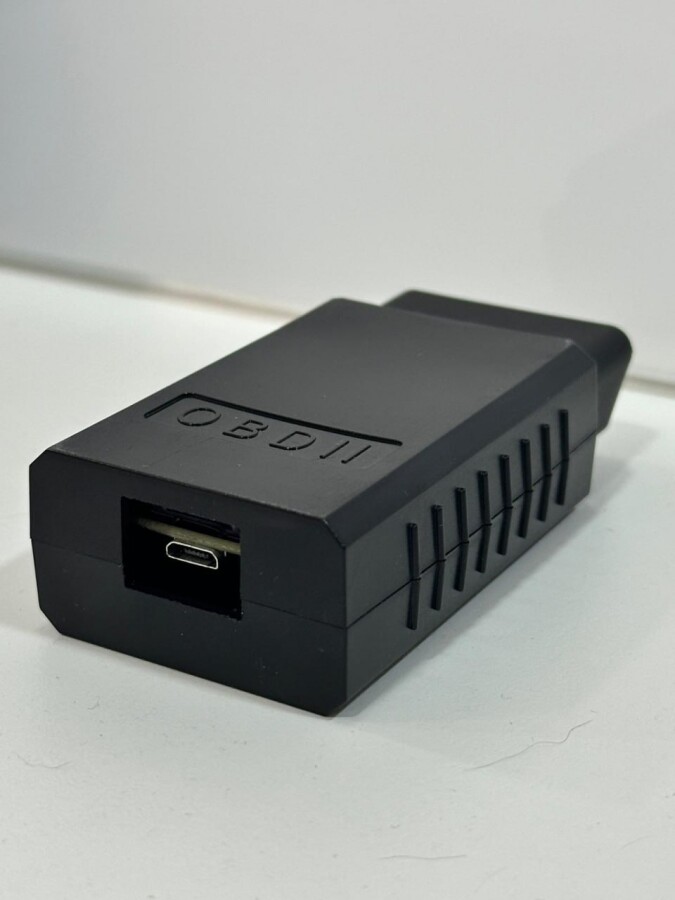

- Çıkış için mikro-USB bağlantı noktası
- 115200 UART baud hızına kadar destekler (varsayılan 9600)
- 1Mb/sn'ye kadar CAN Bus baud hızını destekler
- TX ve RX için LED göstergeler
