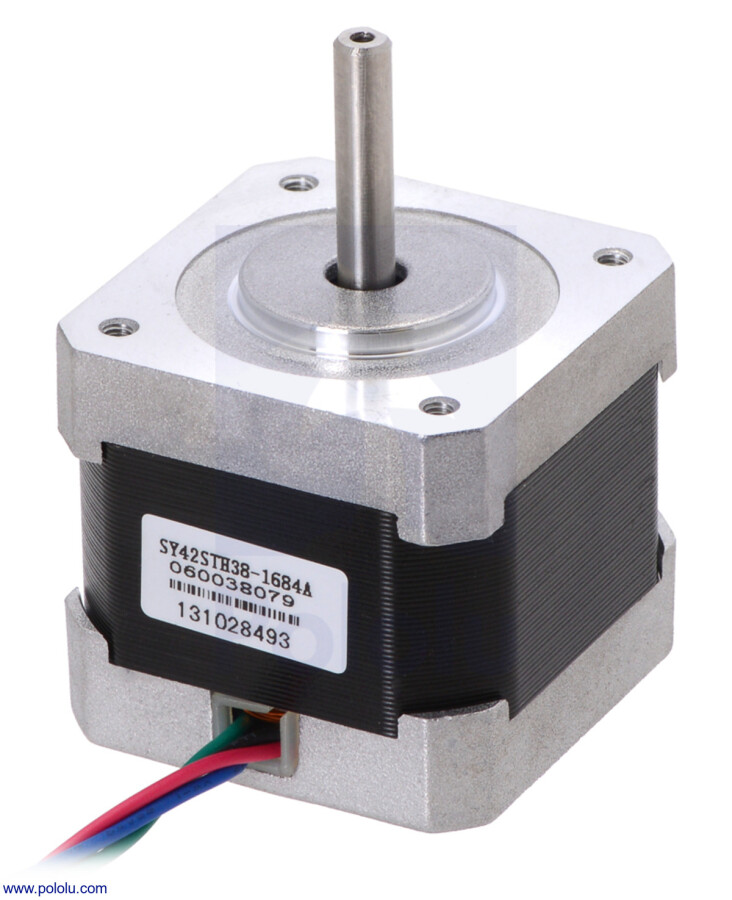

NEMA 17 Step Motor: Bipolar, 200 Adım, 42×38mm, 2.8V, PL-2267 (SY42STH38-1684A) - 1NEMA 17 Step Motor: Bipolar, 200 Adım, 42×38mm, 2.8V, PL-2267 (SY42STH38-1684A) - 2

NEMA 17 Step Motor: Bipolar, 200 Adım, 42×38mm, 2.8V, PL-2267 (SY42STH38-1684A)

Product code: 09.01.076.073Barcode: 09.01.076.073
(0)
1.401,61 TL
Transfer price : 1.359,56 TL % 3  extra discount
Add to Favorite
CollectionAlarm Price

NEMA 17 Step Motor: Bipolar, 200 Adım, 42×38mm, 2.8V, 3.7kg.cm, PL-2267 (SY42STH38-1684A)


NEMA 17 Step Motor, 1,8° adım açısına (200 adım/devir) sahiptir. Her faz, 2,8 V'ta 1.7 A çekerek 3.7 kg-cm (51 oz-in) tutma torku sağlar. Motor, çıplak uçlu dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine, kırmızı ve mavi diğer bobine bağlanır. Bir çift uygun H köprüsü (her bobin için bir tane) ile kontrol edilebilir, ancak bipolar step motor sürücüsü veya Tic Step Motor Kontrolkartlarından biri kullanım için önerilmetedir.. Özellikle, Tics altı farklı arayüzü (USB, TTL seri, I²C, RC, analog voltajlar ve dördün enkoder) desteklediği ve ücretsiz yapılandırma yardımcı programımızla USB üzerinden yapılandırılabildiği için kontrolü kolaylaştırır.

Step motorlar genellikle hassas konum kontrolünün gerekli olduğu ve geri besleme kontrol sisteminin maliyeti veya karmaşıklığının gereksiz olduğu çeşitli uygulamalarda kullanılır. Step motorların sıklıkla kullanıldığı birkaç uygulama tipi şunlardır:

Yazıcılar

CNC makineleri

3D yazıcı/prototip makineleri (ör. RepRap)

Lazer kesiciler

Al ve yerleştir makineleri

Doğrusal aktüatörler

Sabit sürücüler


NEMA 17 Step Motor Teknik Özellikler

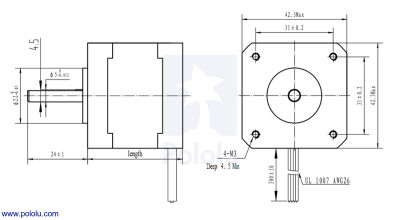

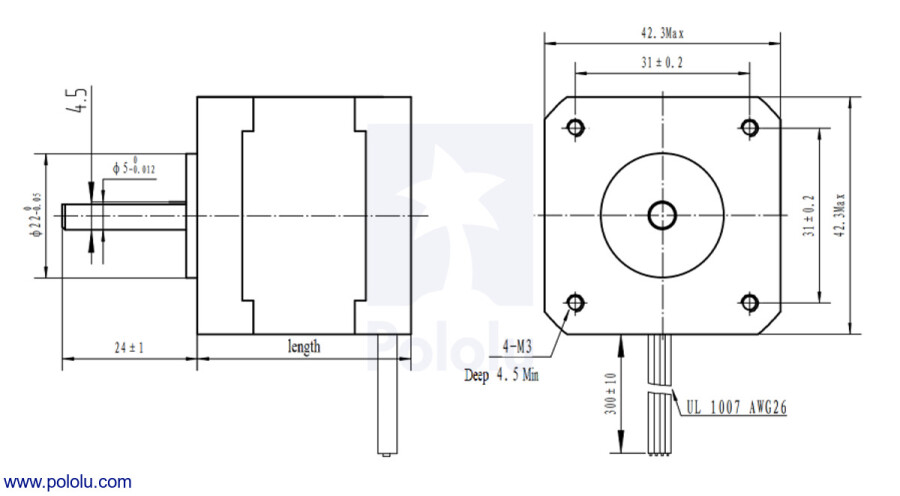

  • Boyut: 42.3 mm kare × 38 mm, mil dahil değil (NEMA 17)
  • Ağırlık: 285 g
  • Mil çapı: 5 mm - Yuvarlak
  • Devir başına adım: 200
  • Akım değeri: Bobin başına 1.7A
  • Gerilim derecesi: 2.8 V
  • Direnç: bobin başına 1.65 Ω
  • Tutma torku: 3.7 kg-cm
  • Endüktans: bobin başına 3.2 mH
  • İki bilyalı rulman tarafından desteklenen çıkış mili
