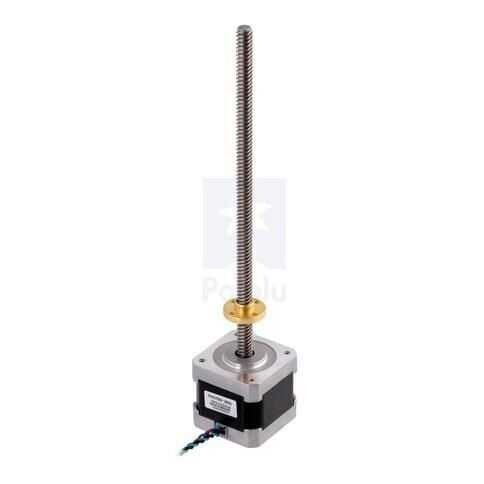

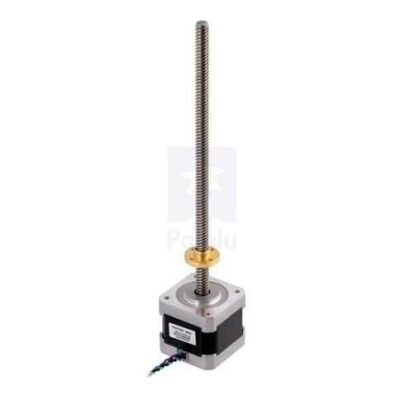

NEMA 17 Bipolar 2.8V Step Motor - 200 Adım, 42×38mm, 18cm Vidalı Mil ( SY42STH38-1684A)

NEMA 17 Bipolar 2.8V Step Motor - 200 Adım, 42×38mm, 18cm Vidalı Mil ( SY42STH38-1684A)

SY42STH38-1684A, 1.8° adım açısına sahip bir bipolar step motordur ve devir başına 200 adımda çalışır. Her faz 2.8 V gerilimde 1.68 A akım çeker ve motor 3.7 kg-cm tutma torku üretir. Motor üzerinde dört adet renkli kablo bulunur; siyah–yeşil ve kırmızı–mavi kablolar bobin çiftlerini oluşturur. Motor, uygun bir bipolar step motor sürücüsü ile kontrol edilebilir.

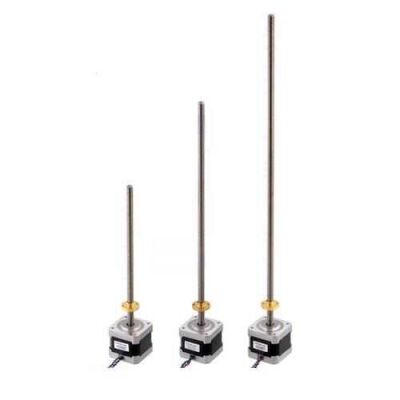

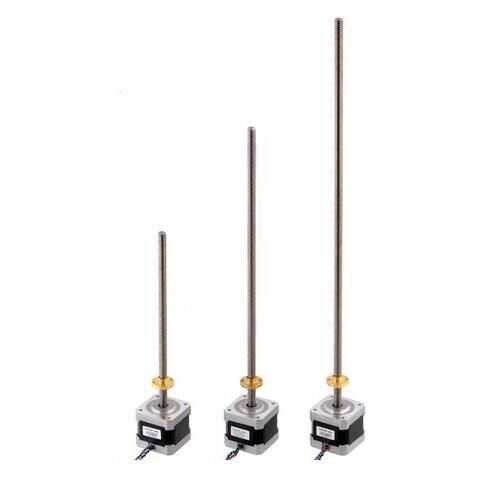

Bu NEMA17 ölçülerindeki motor, standart mil yerine entegre bir vidalı mile sahiptir. Bu sayede döner hareketi doğrudan doğrusal harekete çevirir ve ek kaplin kullanımına gerek kalmaz. Özellikle 3D yazıcılar ve CNC uygulamalarında tercih edilir. Vidalı mil uzunluğu 18 cm, 28 cm ve 38 cm seçenekleriyle sunulmaktadır.

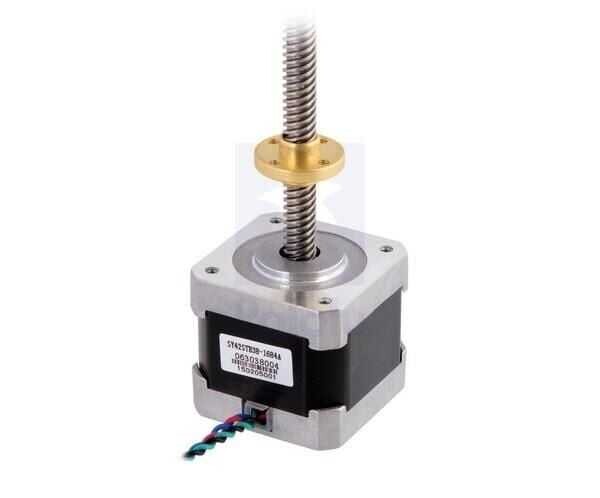

Beraberinde gelen bakır alaşımlı somun, motor her tam tur attığında 8 mm ilerleme sağlar. Bu da tam adımda 0.04 mm doğrusal hassasiyet anlamına gelir. Mikro adımlama kullanılarak daha küçük hareketler elde edilebilir. Ancak somun yaylı olmadığı için yön değişimlerinde boşluk oluşabilir.

Maksimum doğrusal hız; yük, besleme gerilimi ve sürücü ayarlarına bağlıdır. Uygun koşullarda 28 cm vidalı mil ile yaklaşık 30 cm/s hıza ulaşılabilir.

Teknik Özellikler

• Motor tipi: NEMA17 bipolar step motor

• Adım açısı: 1.8° (200 adım/devir)

• Gerilim / Akım: 2.8 V / 1.68 A (faz başına)

• Tutma torku: 3.7 kg-cm

• Vidalı mil: Tr8×8

• İlerleme: 8 mm/devir

• Çözünürlük: 0.04 mm/tam adım

• Ağırlık: 355 g

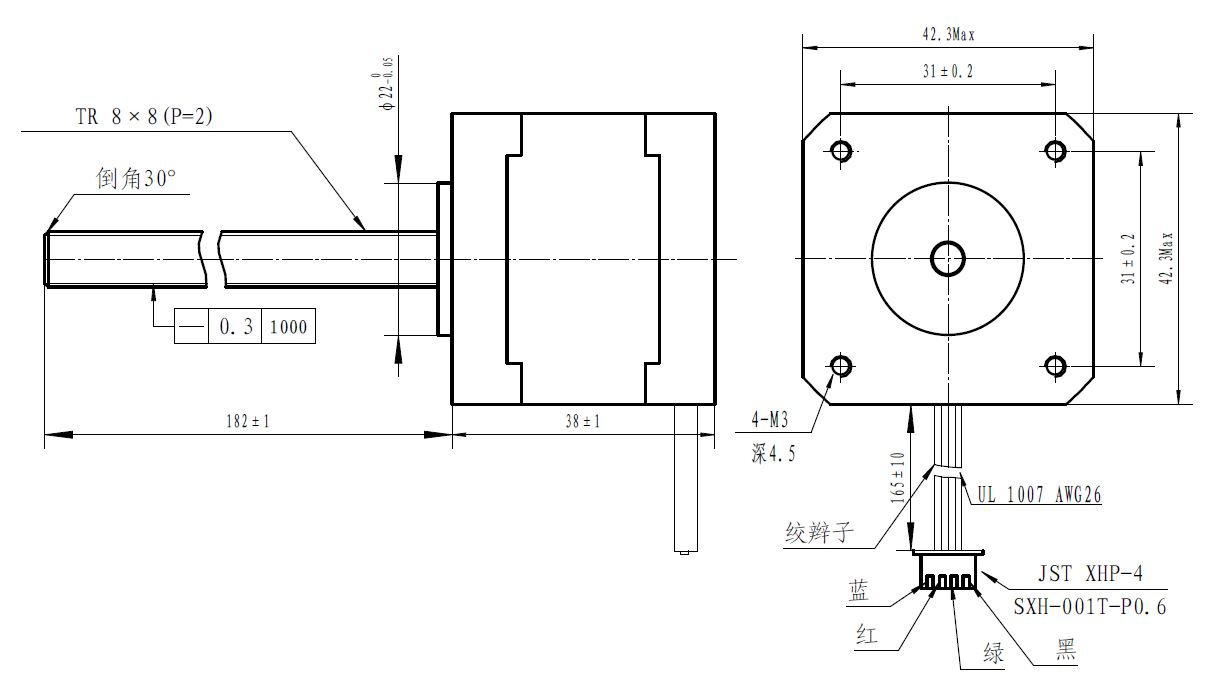

Boyutlar
