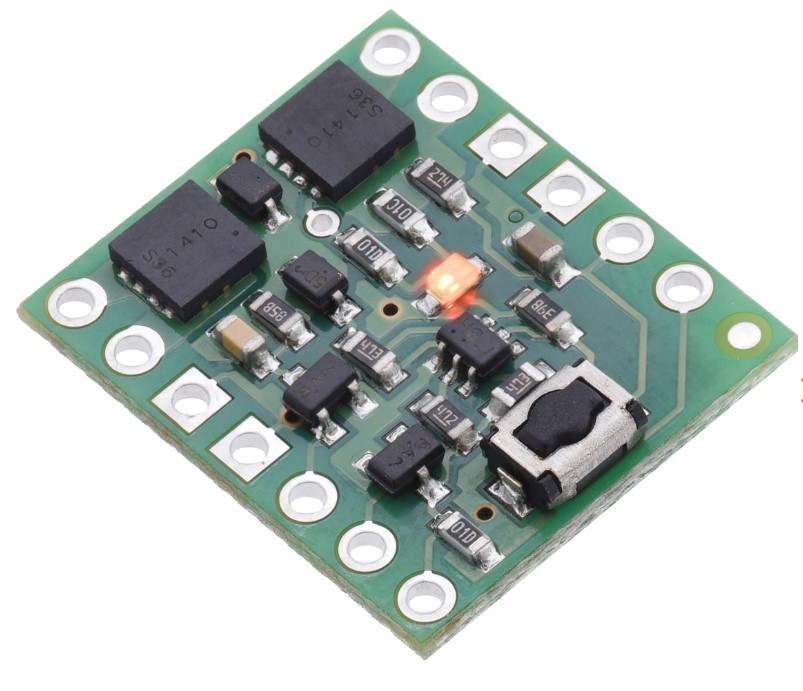

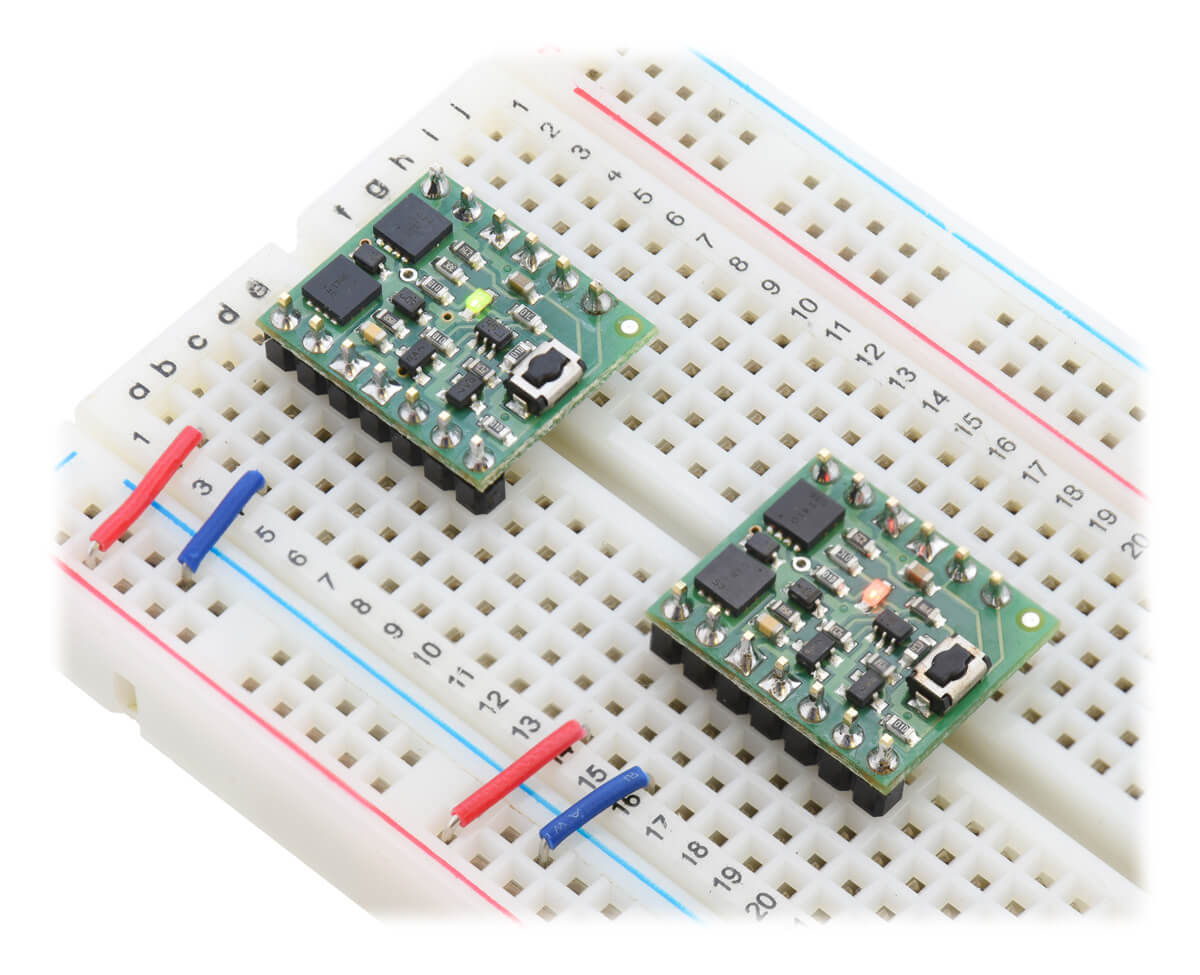

Pololu Mini Push Butonlu Güç Anahtarı, Ters Voltaj Korumalı, LV

Pololu Mini PushButon Güç Anahtarı, dahili ters voltaj korumasına sahip olan ve anlık (momentary) bir buton ile kontrol edilen kompakt, solid-state bir güç anahtarıdır: kart üzerindeki pushbutona bir basış ile kart çıkışı enerjilenir ve diğer basışta ise kart çıkışında enerji kesilir. Pololu Mini PushButon Güç Anahtarı LV (low voltage) versiyonu, 2.2V ile 16V arasında çalışır (tavsiye edilen). Maksimum çalışma gerilimi 20 volttur. Sürekli çıkış akımı ise 6A'dir.

Ürün üzerinde yerleşik bir pushbuton mevcuttur ancak kart, harici pushbutonları veya dokunmatik sviçleri yerleşik pushbutona paralel olarak bağlamayı ve kartı bunlar üzerinden kontrol etmeyi sağlayacak pinlere de sahiptir. Yine kart üzerinde, beslenen yükün kendi besleme akımını kesmesine (örneğin aşırı şarja duyarlı bataryalar için) imkan sağlayacak ilave girişler de mevcuttur. Karttaki CTRL (kontrol) girişi pushbuton latch devresini kontrol eder ve latch devresi de ana kol akımını kontrol eden MOSFET'leri besler. Latching devresi bir miktar "bouncing"i önler ancak aşırı "bouncing" üreten sviçler istenen sonuçları üretmeyebilir.

Ürün Özeti

o Mutlak maksimum voltaj: 20 V
o Önerilen çalışma voltajı: 2.2 V - 16 V
o MOSFET "ON" direnci (maks.): 26 mΩ @ 1.8 V ; 16 mΩ @ 4.5 V
o Sürekli akım (55 ° C'de ): 3.0 A
o Sürekli akım (150 ° C'de ): 6.0 A
o Maksimum akım: 12 A
o "ON" durumda harcanan akım: ~ 210 μA / V
o "OFF" durumda harcanan akım ~ 0.01 μA
o LED rengi: kırmızı
o Boyutlar: 0.6 ″ × 0.7 ″ × 0.12
o Ağırlık: 0.6g

Ürünün Kullanımı

Pushbutonlu Güç Kartını kontrol etmenin en basit yolu, yerleşik butonu üzerindendir: bir basış ile kart çıkışına akım verilir ve diğer bir basış ile akım kesilir ve kart "OFF" duruma geçer. Alternatif olarak, harici bir ünite üzerindeki ayrı bir buton A ve B pinlerine bağlanabilir ve kontrol bunun üzerinden sağlanabilir.

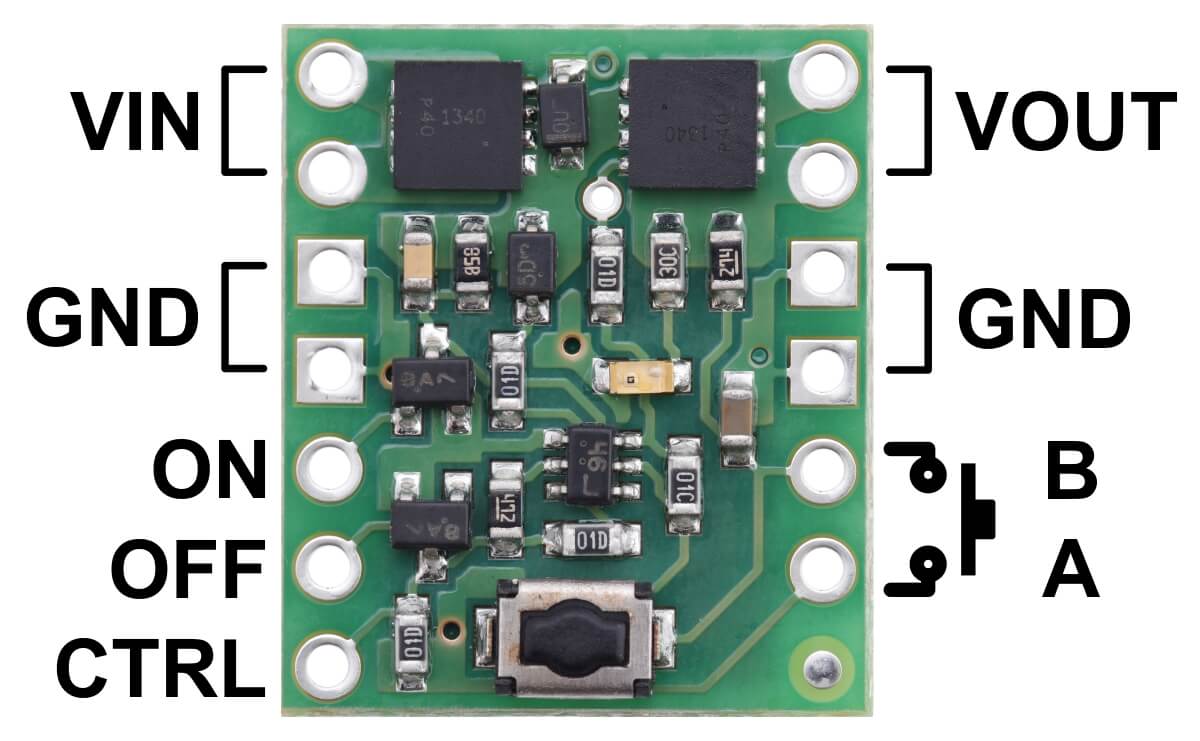

Ürün üzerindeki bağlantılar şu şekildedir:

A ve B uçları: Push-on/push-off çalışan anlık sviçler için iki bağlantı ucudur. (Svicin bir ucu A bir ucu GND bağlanırsa, her basış için Vout sadece "ON" durumuna çekilebilir )
ON ucu: Bu pindeki "high" pals (>1V) Vout çıkışını aktif hale getirir.
OFF ucu: Bu pindeki "high" pals (>1V) Vout çıkışını pasif hale getirir.
CTRL ucu: Bu pin doğrudan kartın durumunu belirler. Bu pindeki "high" pals (>1V) Vout çıkışını aktif hale getirirken "low" pals (bir mikrodenetleyici veya toprağa bağlı bir buton yoluyla) Vout çıkışını pasif hale getirir. Bu pin off ucu aktif iken "high" konumuna sürülmemelidir.

Ürünle İlgili Hatırlatmalar

Gönderi paketine dahil olan ürünler:

o Pololu Mini PushButon Güç Anahtarı LV
o Düz 6-pinli erkek header (x1)
o Düz 7-pinli erkek header (x1)

"ON" durumundaki MOSFET'ler rezistif oldukları için, kartı ısıtan güç, transistörlerin içinden geçen akımın karesiyle orantılıdır. 55°C'de mosfetler farkedilir derecede sıcaktır ancak dokunma için güvenlidir. Transistörler 150°C sıcaklığa ulaştığında ise mutlak maksimum değerlerine ulaşmış demektir, ancak efektif soğutmayla sürekli kullanılabilir.

Büyük akımların yük tarafına verilmesi ve yükten kesilmesi, güç bağlantılarının endüktansına bağlı olan ve kartın limitlerinin ötesinde voltaj sıçramalarına (giriş tarafında pozitif ve çıkış tarafında negatif) neden olabilir. Bu sıçramaların büyüklüğünü sınırlamak için uygun önlemler gereklidir.

VIN - VOUT arasında iletim veya kesim durumlarının kontrolü düşük Vin girişleri için daha zorken yüksek Vin girişleri için daha kolaydır. 2V altındaki girişlerde LV kartı doğrudan kesime gider.
