Mighty Zap Limit Switch Lineer Aktüatör, 12V Elektrikli Piston, 12D-12S-22

Mighty Zap Limit Anahtarlı Lineer Aktüatör - 22mm(strok), 10:1, 12N@10mm/s, 12V, Çekirdekli (12D-12S-22)

Mighty Zap Lineer Servo Aktüatörler mini boyutlu ancak işlevselliği, sağlamlığı ve çeşitliliği bakımından oldukça iddialı bir  endüstriyel aktuatör grubudur. Fabrika otomasyon uygulamalarında, test ve kalibrasyon platformlarında, robotik uygulamalarda, insansız hava araçları ve profesyonel dronelarda, medikal cihazlarda ve laboratuvar cihazlarında ve eğitim-hobi uygulamalarında çok sık kullanılmaktadır. IR Robots' ın pozisyon ve kuvvet kontrollü serilerinden sonra yeni üretimi limit siviçli mini doğrusal aktüatörlerdir (12L ve 12D kodlu ürünler). Mighty Zap aktuatörler 1 senelik üretici garantisine sahiptir. İncelediğiniz bu ürün 12D-12S-22: o  Çekirdekli DC motora sahiptir, daha uygun fiyatlıdır o Limit switch (limit anahtar) kontrollüdür, içinde sürücü devre mikrodenetleyici veya potansiyometre bulunmaz. o Diğer modellere göre basit bir kontrole sahiptir, haberleşme portu yoktur, sadece iki kablo ile kontrol edilebilir. o Pozisyon ve kuvvet kontrollü serilere göre çok daha ucuzdur. o Nüveli DC motorlardan oluşan 12D modelleri 7.4V ve 12V ile çalışan olmak üzere 2 çeşide sahiptir. (12V, bu ürün) o 12L ve 12D modelleri sabit 22mm stok değerine sahiptir ve 12D modeller 12N (24N max) anma yükü sürebilir(@10mm/s)

Limit Switch li Lineer Aktüatörlerde (12L , 12D) Hareket Kontrolü

1) Limit anahtarlı bu modellerde piston yönü gerilim polarite terslemesi yapılarak sağlanabilir. Bunun için DPDT tipli bir buton kullanılabilir. Uygulanan gerilim 7V - 13V arasında olmalıdır. 12V altında güç kaybı yaşanabilir 13V üstünde ise doğrusal motorunuz kalıcı olarak zarar görebilir.

2) Limit anahtarlı doğrusal motorunuzun strok değeri harici bir limit switch ile ayarlanabilir. Ürünü 22mm (21.8mm) strok değerinden daha kısa bir strok değerinde kullanmak için hareket sınırlaması yapılmak istenen noktaya bir harici limit anahtar yerleştirilmeli ve bu anahtar da DPDT butona bağlanmalıdır. Elektrikli aktüatörün pistonu limit siviçe temas sağlayınca hareket kesilecektir.

Performans Grafikleri

 - Voltaj-hız

 - Voltaj - Stall Kuvveti

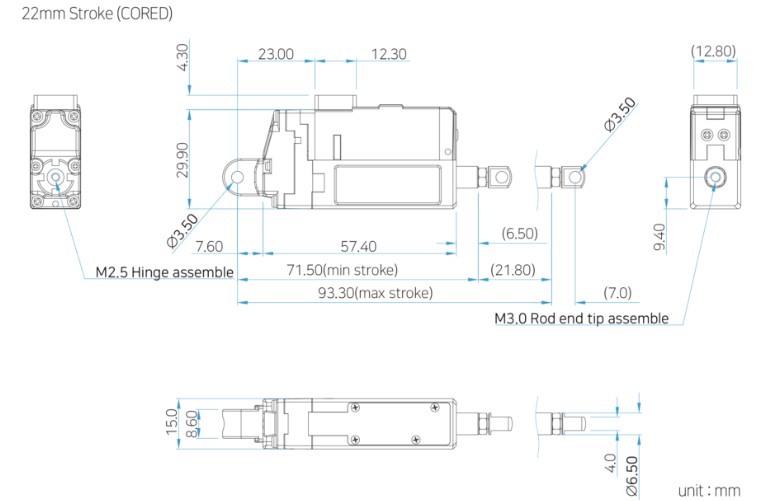

Çizim Görseli

-------------------------------------------------------------------------------------------------------

ÖZET

Limit Anahtarlı 12D serisi doğrusal motorlar için genel özellikler:

o  500μm Tek yönlü tekrarlanabilirlik
o  %50'nin altında duty cycle önerilmektedir.
o  Alan kısıtlamaları için kompakt boyuta sahiptir
o  Çeşitli montaj çözümleri ve braketleri mevcuttur
o  Sökülebilir ve 90° döndürülebilir mafsal tasarımı (Patentli)
o  Giriş voltajı (12V ve 7.4V)
o  22mm Strok
o  Mekanik Self-lock sayesinde dikey (Z ekseni) kullanım ve kilitlenme mümkündür


Teknik Özellikler:

Paket içeriği

1- Mafsal Altlığı x1
2- Mafsal x1
3- Mafsal Şaftı x1
4- Mil Ucu Başlığı x1
5- M3 Somun x3
6- M2.5x6 Civata x3
7- Soket setskur x1
8- 12D-12S-22 limit switchli aktuatör

Bağlantılar

o  Önemli Hatırlatmalar

o  Dataseet_12L_12D_Series

o  Metrik Çizimler
