L76X Multi-GNSS HAT - GPS, BDS, QZSS - Raspberry Pi için, 16193

L76X Multi-GNSS HAT - GPS, BDS, QZSS - Raspberry Pi için,  16193

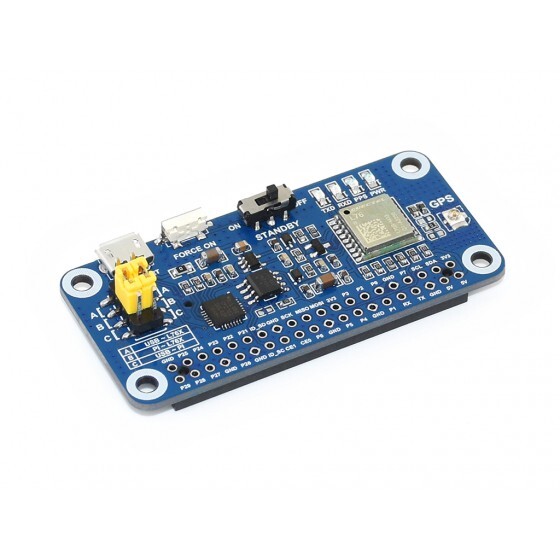

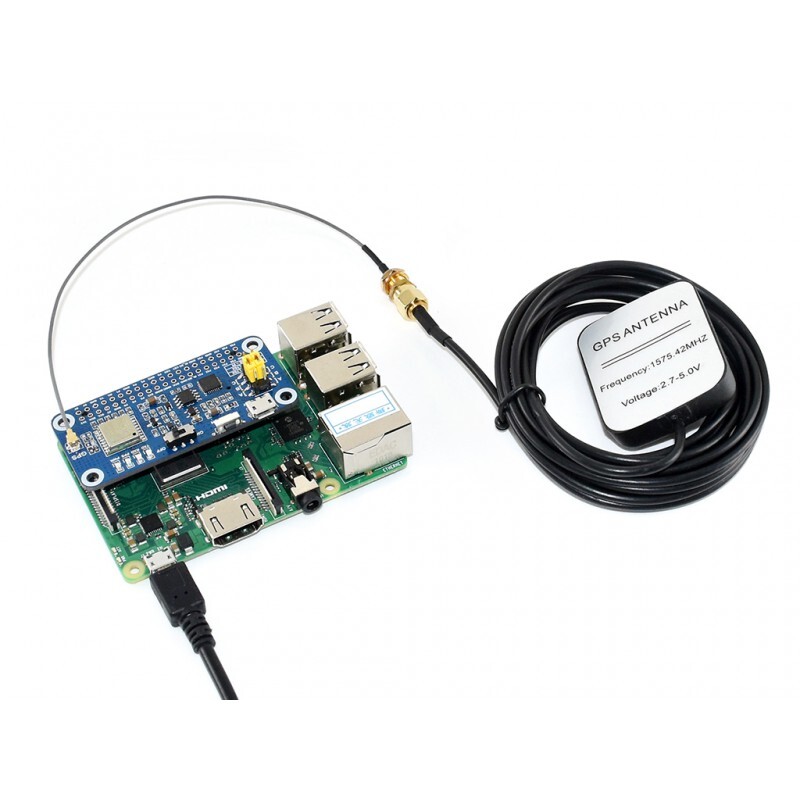

L76X Multi-GNSS HAT, Multi-GNSS sistemlerini destekleyen bir Raspberry Pi GNSS HAT'tır: GPS, BDS ve QZSS, hızlı konumlandırma, yüksek doğruluk, düşük güç tüketimi gibi avantajlara sahiptir. Raspberry Pi'niz için küresel konumlandırma işlevini etkinleştirmenin kolay bir yoludur.

Özellikler
o Standart Raspberry Pi 40PIN GPIO genişletme başlığı, Raspberry Pi serisi kartları destekler,
o Jetson Nano Multi-GNSS sistemlerini destekler: GPS, BDS ve QZSS
o EASY™, kendi kendine izleme tahmin teknolojisi, hızlı konumlandırmaya yardımcı olur
o AlwaysLocate™, güç tasarrufu için periyodik modun akıllı denetleyicisi
o DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN) destekler
o UART iletişim baud hızı: 4800~115200bps (varsayılan olarak 9600bps)

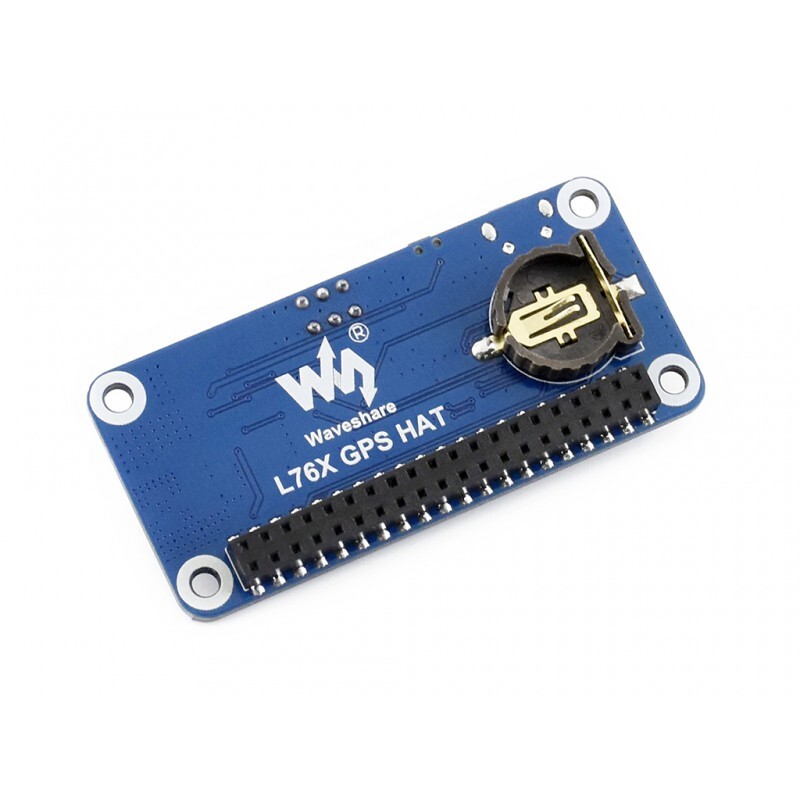

o Yerleşik pil tutucu, efemeris bilgilerini ve sıcak başlatmaları korumak için ML1220 şarj edilebilir pili destekler
o Modülün çalışma durumunu gösteren 4x LED
o Geliştirme kaynakları ve kılavuz ile birlikte gelir (Raspberry Pi/Jetson Nano/Arduino/STM32 için örnekler)GNSS

GNSS Özellikleri

Bant: GPS L1 (1575.42 MHz), BD2 B1 (1561.098 MHz)
Kanallar: 33 takip kanalı, 99 edinim (acquisition) kanalı, 210 PRN kanalı
C/A kodu
SBA: WAAS, EGNOS, MSAS, GAGAN

Yatay konumlandırma hassasiyeti:

• Otonom: <2.5 m CEP

İlk Konum Belirleme Süresi (TTFF) @ -130 dBm (EASY™ etkin):

• Soğuk başlama: <15 s

• Ilık başlama: <5 s

• Sıcak başlama: <1 s

Duyarlılık:

• Edinim: -148 dBm

• Takip: -163 dBm

• Yeniden edinim: -160 dBm

Dinamik performans:

• Maksimum irtifa: 18.000 m

• Maksimum hız: 515 m/s

• Maksimum ivme: 4G

Genel Özellikler

• İletişim arayüzü: UART

• Baud hızı: 4800~115200 bps (varsayılan 9600 bps)

• Güncelleme hızı: 1 Hz (varsayılan), 10 Hz (maks.)

• Protokoller: NMEA 0183, PMTK

• Besleme voltajı: 5V / 3.3V

• Çalışma akımı: 13 mA

• Çalışma sıcaklığı: -40℃ ~ 85℃

• Boyutlar: 65 mm x 30.5 mm

Uygulamalar

• Araç takibi

• Varlık (asset) takibi

• Güvenlik sistemleri

• Endüstriyel PDA

• CBS (GIS) uygulamaları
