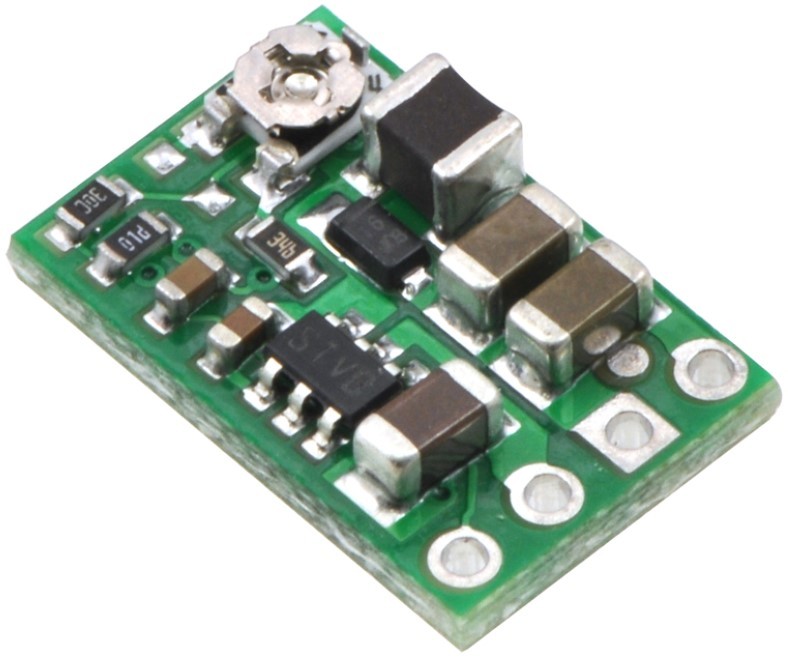

Pololu Voltaj Düşürücü (Buck) SMPS Regülatör D24V3AHV (Ayarlanabilir Çıkış)
Pololu D24V3AHV buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D24V3AHV DC-DC konvertör olarak da işlev görür. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ki, Pololu D24V3AHV kartının karakteristiği de aynı şekildedir. İncelediğiniz bu ürün; 4.5V - 42V gibi geniş bir giriş voltaj aralığından kullanıcı tarafından ayarlanabilen daha düşük çıkış voltajları üretir. D24V3AHV modelinde çıkış voltajı 4V - 25V arasındadır ve bir pot ile ayarlanabilir.
Kart üzerinde kısa devre ve termal shutdown korumlar mevcuttur; ters gerilim koruma ise mevcut değildir!
Ürün Özeti
o Giriş voltajı: 4,5 V - 42 V (not: giriş voltajı, çıkış voltajının en az birkaç volt üzerinde olmalıdır)
o 4 V - 25 V (D24VxAHV) arasında ayarlanabilir çıkış
o 300 mA (D24V3Axx) maksimum çıkış akımı
o 1.25 MHz anahtarlama frekansı
o 2 mA tipik yüksüz quiescent (sükunet) akım (SHDN' = 0V olan 20 μA tipik quiescent akım)
o Kart üzerinde aşırı sıcaklık ve aşırı akım kesme özelliği

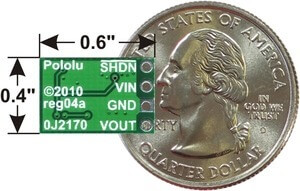

o Küçük boyutlar: 0,6 0.4 × 0,4 ″ × 0,16 ″ (15 × 10 × 4 mm)
o Başlık pinleri olmadan ağırlık: 0.03 oz (0.8 g)
o Konnektörde pin aralıkları 0.1" tir.
Kullanım ve Uyarılar
--> Çıkış gerilimi, VOUT, düzeltici potansiyometre pozisyonu ile belirlenir. Çıkış voltajını giriş voltajından daha yüksek olacak şekilde ayarlamak karta zarar vermez, ancak temiz bir çıkış sinyali yerine salınımlı bir çıkış üretir.
--> Ürün üzerinde 4 pin bulunur: shutdown (SHDN'), input voltage (VIN), ground (GND), and output voltage (VOUT). SHDN' pini lojik low (0.3 V altı) ile VOUT çıkışını inaktif eder ve kart low-power moduna geçer. Bu durumda çekilen akım 20 uA'dır. Kapatma özelliğini kullanmanız gerekmiyorsa, SHDN' pini, kartı kalıcı olarak etkinleştirmek için doğrudan VIN'e bağlanabilir. Sözkonusu pin bağlantısı yapılmadığında kart tahmin edilemeyen çıkışlar üretebilir.
--> Çıkış voltajı bir multimetre kullanılarak ölçülebilir. Potansiyometrenin saat yönünde döndürülmesi çıkış voltajını arttırır. Çıkış voltajı, potansiyometreye dokunan bir tornavidadan etkilenebilir, bu nedenle çıkış ölçümü potansiyometreye değmeyecek şekilde yapılmalıdır.
--> LC voltaj sıçramaları başlangıçtaki ani akımlardan kaynaklanır ve giriş gereliminini sınırların çok üzerine çekeblir. 20V giriş değerinin üzerinde besleme yapılacaksa veya besleme yüksek endüktansa sahipse Vin-GND arasına yüksek voltaj 'rating'ine sahip 33uF veya daha büyük bir elektrolitik kapasitör takılmalıdır.
