Grove - Müzik Shield V2.0

Ürün Kod: T4991
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Grove - Müzik Shield V2.0

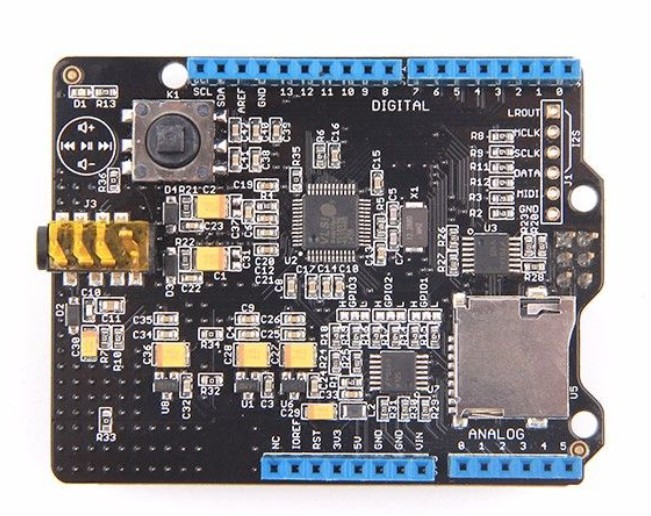

    Grove Müzik Shield nedir?

    Grove Müzik Shield, bir depolama alanı üzerinde kayıtlı ses dosyalarını çalabilmenizi sağlayan bir shield kartıdır. Arduino ve Seeeduino Mega kartları üzerine takılıp bir ses enkoder/dekoderi olarak çalıştırılır. MP3,WMA,WAV,AAC,MIDI,Ogg VorbisThe formatlarını da içine alacak şekilde çok sayıda çok sayıda ses dosyasını oynatabilir.

    Grove Müzik Shield özellikleri ve kullanım!


    Grove Müzik Shield üzerinde ses dosyalarının kodlanmasını ve okunmasını sağlayan VS1053b kodlu entegre (IC) bulunmaktadır. Bu IC ile MP3/WAV/MIDI/Ogg/Vorbis  formatlarında odyo (audio) dosyalarınızı kolayca okuyabilirsiniz. Ayrıca kart üzerinde bulunan buton/joystick ile ses kısma/ses arttırma/önceki/sonraki/dosya durdurma gibi işlemleri yapabilirsiniz. Yine MicroSD kart üzerinde bulunan uygun formattaki dosyalar Arduino kütüphaneleri kullanılarak oynatılabilir. Grove Müzik ShieldArduino Mega ve Seeeduino Mega kartlarıyla uyumludur ve kayıt işlemi için bu kartlarla beraber kullanılabilir.

    Grove Müzik Shield ile  donanım üzerinde bazı değişiklikler yaparak MIDI notalarını çalmak için de shieldı kullanabilirsiniz (MIDI fonksiyonu kullanılırken playback ve kayıt fonksiyonları kullanılamaz). SPI iletişim modu ile, kullanıcılar kart üzerindeki kendi geliştirmelerini kolaylaştıran minimum sayıda IO portu kullanma şansı yakalar.

    Grove Müzik Shield üzerinde Odyo (Audio) çıkışı elde etmek için kullanıcıya uygun bir çözüm sunulmuştur:  3.5mm'lik stereo çıkışlı yerleşik odyo jack! Harici olarak enerjilenen hoparlörler bu jacka doğrudan bağlanabilir fakat düşük empedanslı pasif hoparlörleri sürmek için VS1053B yeterli akım sağlayamaz! Kulaklıklar ise sorunsuz olarak bu jacka takılıp kullanılabilir.

    Desteklenen maksimum SD kart boyutu 2GB'tır.

    --> Çok işlevli buton: Ses seviyesini değiştir ve şarkıları seç
    --> Oynat / Duraklat göstergesi LED'i (YEŞİL) : Müzik çalarken yanıp söner.
    --> Kulaklık arayüzü: 16 ohm veya 32 ohm kulaklık kullanabilir ve harici bir ses girişi portu görevi görebilir.
    --> Mikro SD kart: FAT16 veya FAT32 olabilir, kullanabileceğiniz maksimum  SD kart kapasitesi 2GB'dır.
    --> U2: VS1053B IC, Ogg Vorbis / MP3 / AAC / WMA / FLAC / MIDI ses kodeği.
    --> U3, U7: 74VHC125 IC, Dörtlü Buffer.
    --> I2S: dijital ses giriş / çıkış
    --> ISP arayüzü: Mega serisi ürünlerle kullanıldığında SPI portu haberleşmesi için


    Özellikler


    o Giriş



    o Boyut: 100mm x65mm x35mm
    o Ağırlık: 39g

    Dokümantasyon ve Projeler

    VS1053b datasheet
