Gravity: Temassız Sıvı - Su Seviye Sensörü (Yalıtkan Kaplar için ) SEN0508

Gravity: Kapasitif, Esnek, Temassız Sıvı - Su Seviye Sensörü (Yalıtkan Kaplar için ) SEN0508

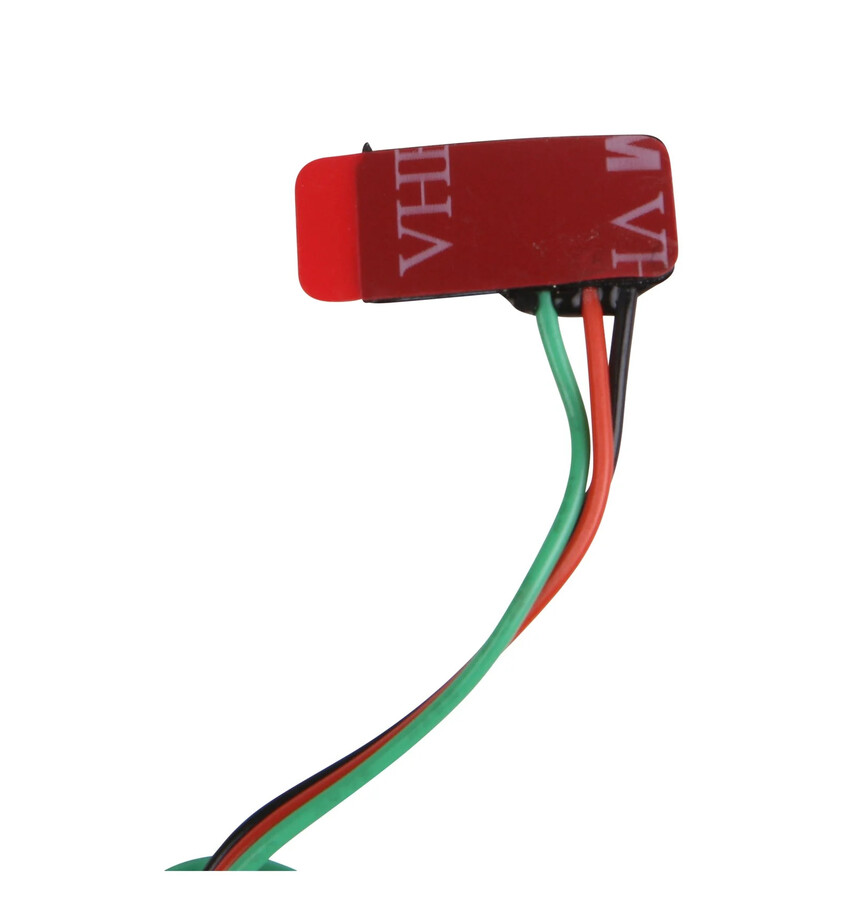

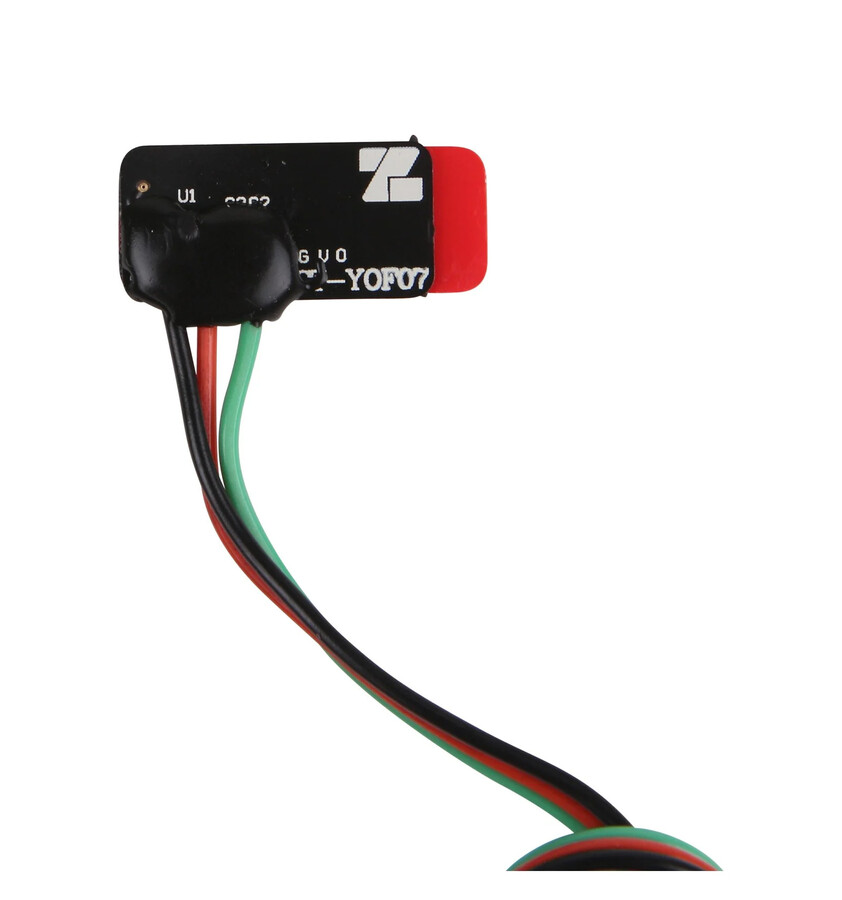

Bu temassız kapasitif sıvı seviye sensörü, hafif ve ince tasarıma sahip esnek alt tabaka üzerine tasarlanmıştır. Arkasındaki sıcaklığa dayanıklı ve su geçirmez 3M yapışkan bant ile kalınlığı 5 mm'den az olan her türlü iletken olmayan kabın yüzeylerine kolayca takılabilir.

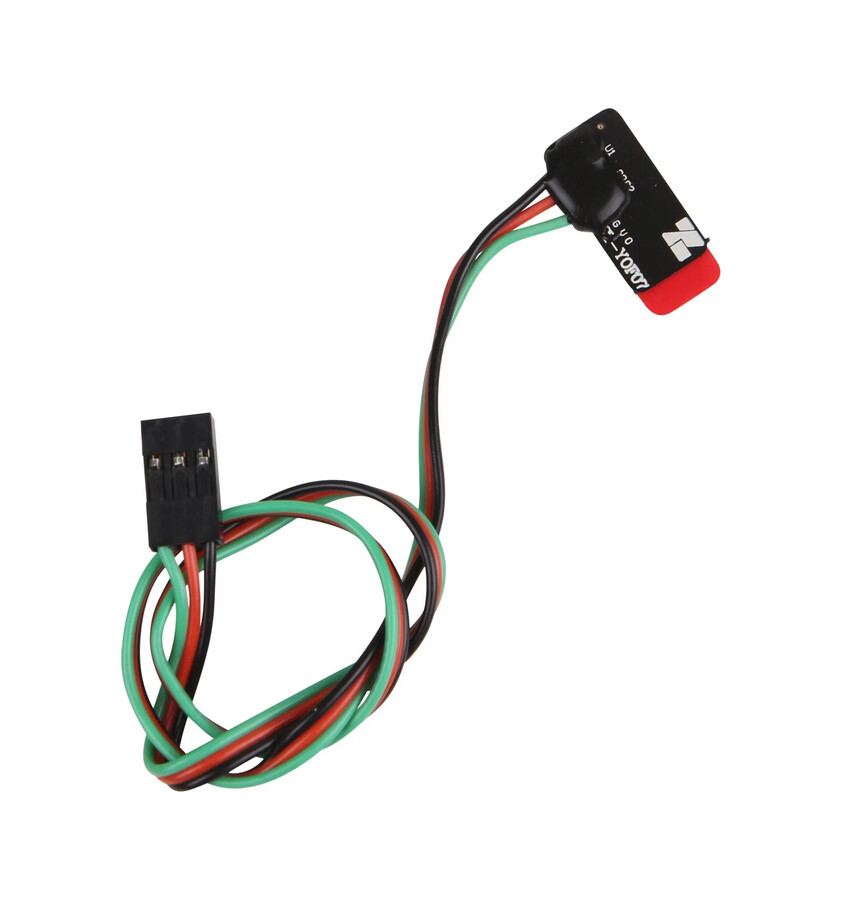

Sensör, dijital yüksek/düşük seviye (sıvı algılandığında düşük) çıkışı verir ve su kaplarında yaygın olarak kullanılabilen 3 pinli DuPont konektöre sahiptir.

Çalışma şekli:

Sensöre yaklaşan sıvı olmadığında, sensör dağıtık kapasitans nedeniyle belirli bir statik kapasitansa sahip olacaktır. Sıvı seviyesi yavaşça indüktöre (sensöre) yaklaştığında, sıvının parazitik kapasitansı statik kapasitöre etki edecek ve indüktörün nihai kapasitansının daha büyük olmasına neden olacaktır. Değişen kapasitans sinyali daha sonra sinyal dönüşümü için kontrol entegresi üzerinde dönüştürülür. Değişim miktarı belirli bir eşiği aştığında, sıvı seviyesinin algılama noktasına ulaştığı kabul edilir.

Uygulamalar:

• - Su Deposu Seviye Tespiti
• - İçecek Makinesi
• - Su Borusu Seviye Tespiti
• - Bilimsel Deney Test Tüpü Seviye Tespiti

ÖZET

-  Çalışma Voltajı: 2.5~5.5VDC
-  Çalışma Akımı: 5V290uA, 3V235uA
-  Çıkış: low (sıvı algılandı), high (sıvı algılanmadı)
-  Etkin ölçüm kalınlığı: 5mm
-  Histerezis: ±%0,25FS
-  Koruma Seviyesi: IP62
-  Çalışma Sıcaklığı: -30~85℃
-  Ağırlık: 2g
