Gravity: I2C Dijital Wattmetre (Güç Ölçer) SEN0291

Gravity: I2C Dijital Wattmetre (Güç Ölçer) SEN0291

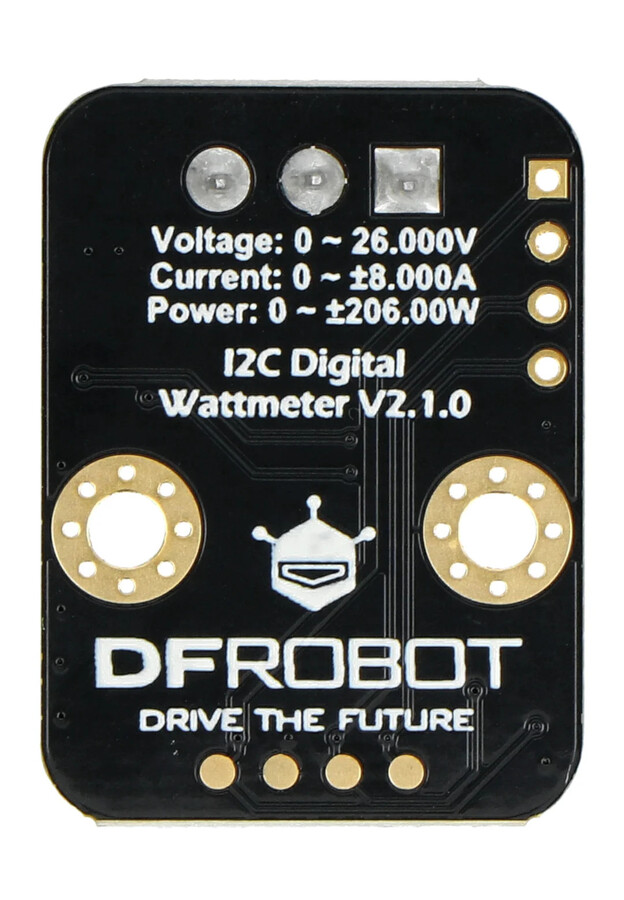

Gravity I2C Dijital Wattmetre, 26V 8A ölçüm limitleri içinde çeşitli elektronik modüllerin ve elektrikli ekipmanların voltajını, akımını ve gücünü ölçebilen yüksek çözünürlüklü, yüksek hassasiyetli bir ölçüm modülüdür ve maksimum bağıl hata ±% 0,2'den fazla değildir. Güneş enerjisi sistemleri, batarya, motorlar, kontrolör veya elektronik modüllerin güç tüketimi veya batarya ömrü değerlendirmesi için kullanılabilir.

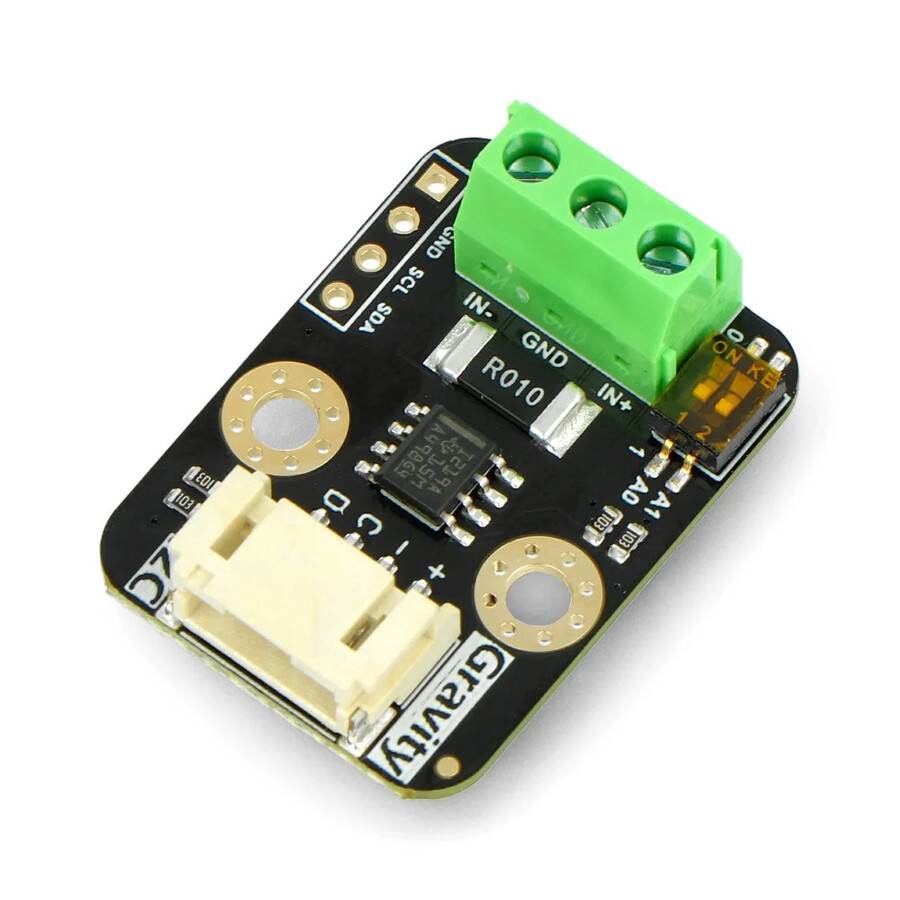

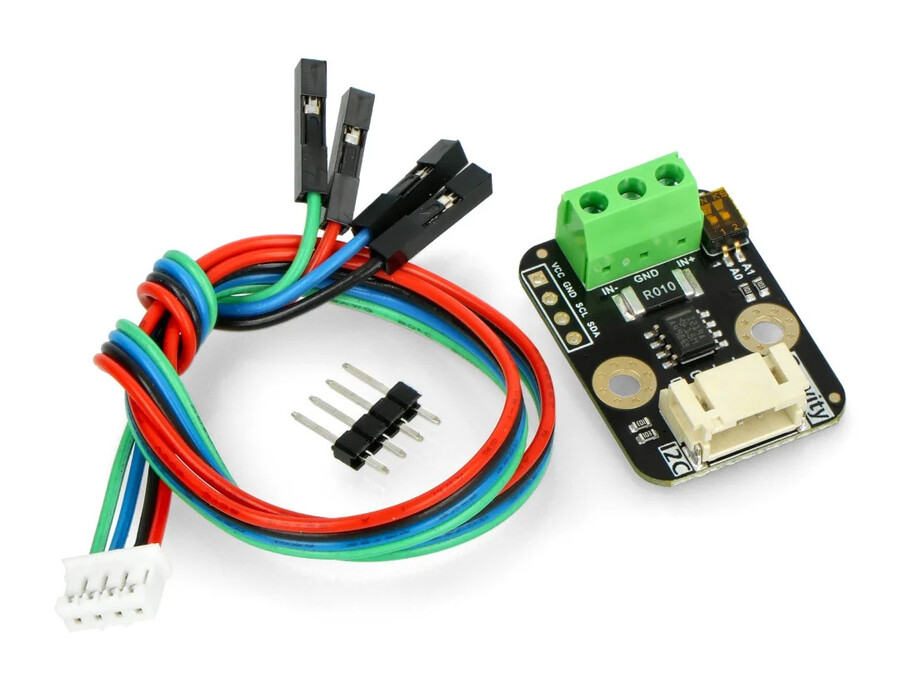

Modül, TI INA219 sıfır sıcaklık kayma değerinde akım/güç izleme çipine ve 2W yüksek güç düşük sıcaklık kaymasına sahip 10mΩ örnekleme direncine sahiptir. Gerilim ve akım çözünürlüğü sırasıyla 4mV ve 1mA'e ulaşabilir. Voltaj ve akım ölçümünün maksimum bağıl hatası ±% 0,2'den daha iyi olabilir. Ayrıca 2P DIP anahtarı aracılığıyla yapılandırılabilen dört I2C adresi sağlar. Modül, çift yönlü yüksek taraf akımlarını (güç kaynağı veya akü pozitifinden akan akım) doğru bir şekilde ölçer, bu da özellikle akünün şarj edilmesi ve boşaltılması gereken güneş enerjisi veya akü yakıt göstergesi uygulamalarında kullanışlıdır.

Dijital Wattmetre için Örnek Bağlantı Diyagramları

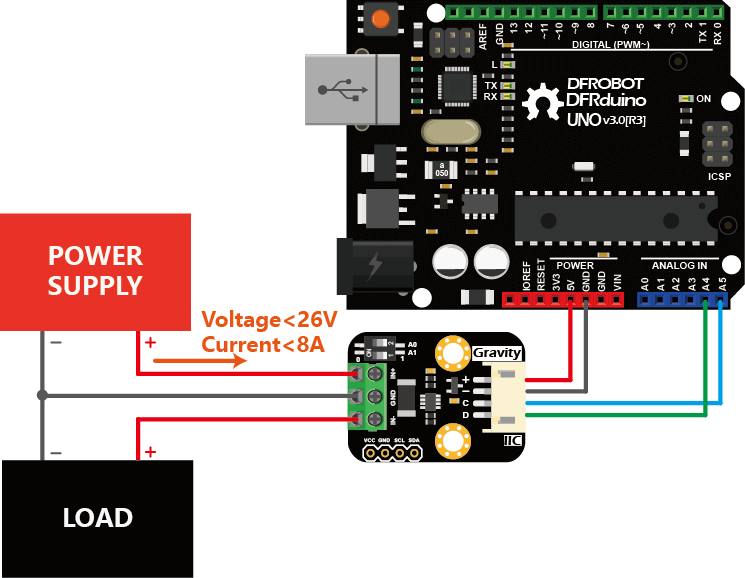

1- Arduino UNO ile bağlantı:

2- PH-metre güç ölçümü için bağlantı şeması

ÖZET

-  Giriş Voltajı (VCC) : 3.3V~5.5V
-  Gerilim Aralığı (GND'ye göre IN+ veya IN-): 0 ~ 26 V
-  Gerilim Çözünürlüğü: 4 mV
-  Gerilim Bağıl Hatası: <±%0,2 (Tipik)
-  Akım Aralığı: 0 ~ ±8A (Çift yönlü akım)
-  Akım Çözünürlüğü: 1mA
-  Akım Bağıl Hatası: <±%0,2 (Tipik, manuel kalibrasyon gereklidir)
-  Güç Aralığı: 0 ~ 206 W
-  Güç Çözünürlüğü: 20 mW (Donanım) / 4 mW (Yazılım)
-  Sükunet Akımı: 0,7 mA
-  Bağlantı: Gravity I2C (mantık seviyesi: 0-3.3V)
-  I2C Adresi: 0x40, 0x41, 0x44, 0x45 olmak üzere 4 seçenek
-  Boyut: 30.0mm*22.0mm/1.18*0.87 inç
-  Ağırlık: 4g
