Gravity: 360 Derece Rotary Encoder (Döner Kodlayıcı) -SEN0502

Gravity: 360 Derece Rotary Encoder (Döner Kodlayıcı) -SEN0502

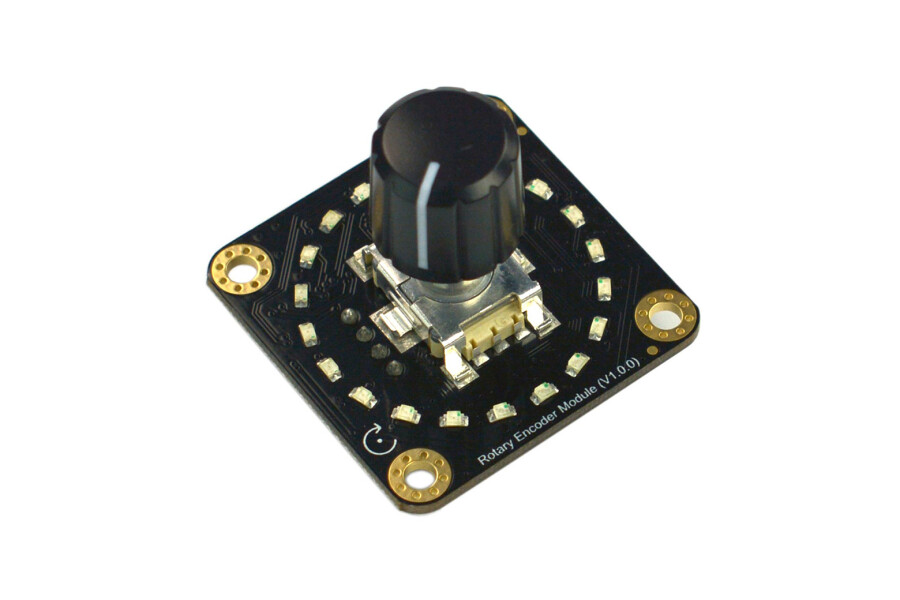

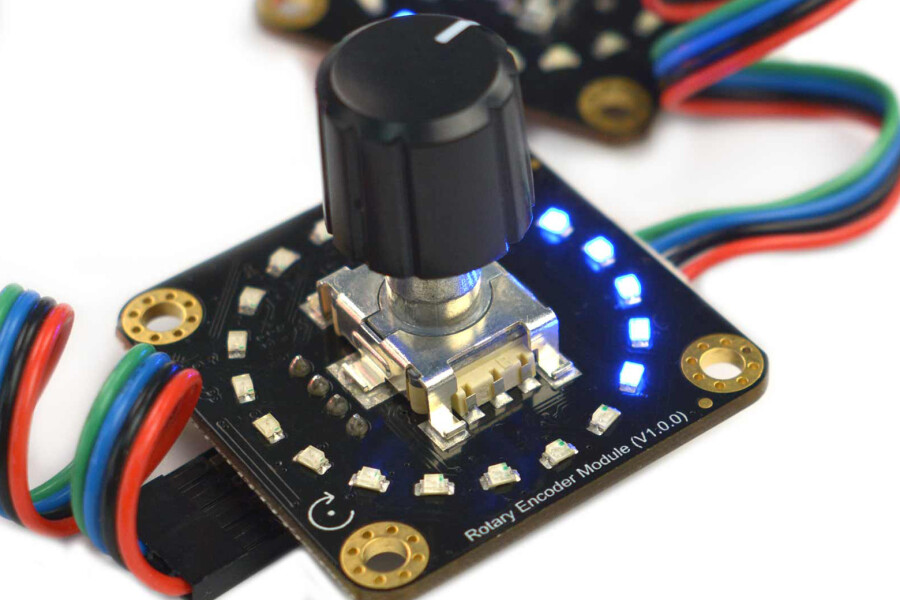

Devir başına 20 darbeye sahip kademelendirilebilir 360 ° döner kodlayıcı anahtarıdır ve her darbe bir detente karşılık gelir. Kullanıcıların enkoderin gerçek zamanlı durumunu görsel olarak kontrol etmelerini sağlamak için her bir detent için ayarlanmış LED ışıkları vardır.
Kullanım kolaylığı için modül, I2C veri çıkışı ve her bir detent için 1~51 arasında yapılandırılabilir doğruluk ile tasarlanmıştır (programda ayarlanır). Örneğin, 1'e ayarlandığında, 2,5 devir döndürerek bir LED yakabilirken; 51'e ayarlandığında, bir detent döndürülerek bir LED ışığı açılabilir.
Daha fazla senaryoya uygulamak için, kodlayıcı, ışık parlaklığını, rengini, ses seviyesini, hızını vb. aynı anda kontrol etmek gibi yalnızca bir I2C arayüzünü kullanarak birden fazla çıkış cihazını kontrol etmeyi sağlayan kaskad işlevine de sahiptir.

Uygulama Alanı

Otomotiv elektroniği
Multimedya hoparlör
Aletler ve Cihazlar
Akıllı ev

ÖZET

Çalışma Gerilimi: 3.3V~5V
Toplam Dönme Açısı: 360°
Devir Başına Darbe: 20

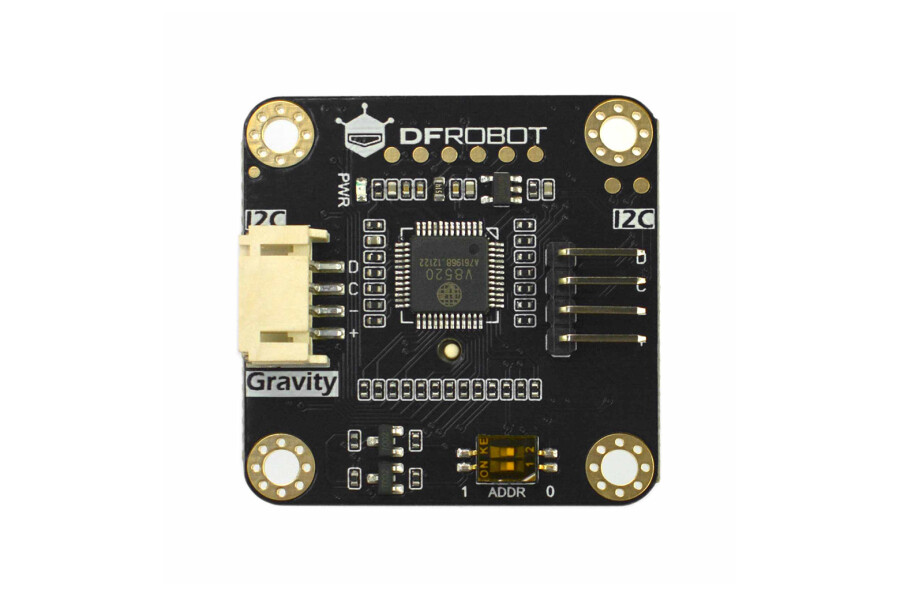

Arayüz: iki Gravity konektörü; I2C
Kademelendirilebilir Cihaz Sayısı: 4
Dönme Ömrü: 30000±200 Döngü
Temas Direnci: ≤100mΩ
İzolasyon Empedansı: 100MΩ üzeri
Salınım: ＜ 10ms basın
Çalışma Sıcaklığı: -30℃~+80℃
Doğruluk: 1~51
Ayarlanabilir Minimum Değer: 1 (2,5 tur döndürüldüğünde bir LED yanar)
Maksimum Ayarlanabilir Değer: 51 (1 detent döndürüldüğünde bir LED yanar)
Depolama: 0~1023
Boyut: 37*37mm/1.46*1.46”
