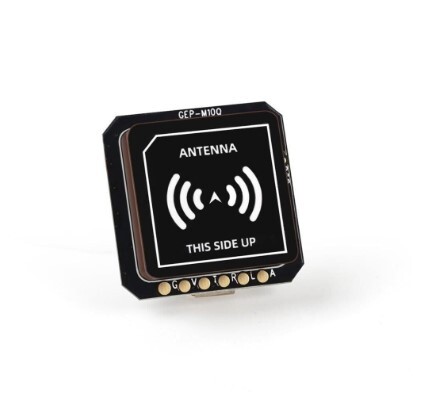

GEPRC M10Q GPS Modülü

GEPRC M10Q GPS Modülü

GEPRC M10Q, u-blox M10050 GPS çipli bir drone GPS modülüdür; GPS, BDS, Galileo, QZSS ve SBAS uydu sistemlerini birlikte kullanır, 32 uyduya kadar takip eder (72 kanal) ve 10 Hz çıkış frekansı sunar. Dahili Flash bellek ve Farad kapasitör yapılandırmayı korur, hızlı sıcak başlatma sağlar.

Uyumluluk ve içerik notu: Giriş voltajı 3.3V – 5V, çıkış protokolü UART (u-blox) ve baud hızı 115200 bps'dir; barometre ve manyetometre I2C ile bağlanır. İsteğe bağlı pusula olarak QMC5883L veya IST8310, barometre olarak DPS310 seçenekleri listelenir; yatay konum doğruluğu 1.5 metre (2D ACC) olarak verilir. Açıklamada iki boyut yer alır: GEP-M10nano 15 × 15 × 7.5 mm ve 4.1 g, GEP-M10 22 × 22 × 8.2 mm ve 7.8 g. Hangisinin gönderileceğini ve pusula/barometre seçeneğinin dahil olup olmadığını sipariş öncesi bize sorun. Pakette bağlantı kablosu, kullanım kılavuzu, çıkartma ve ısıyla daralan makaron bulunur.

Öne Çıkan Özellikler

• Yeni nesil u-blox M10050 GPS çipi

• GPS, BeiDou, Galileo, QZSS ve SBAS desteği

• 32 uyduya kadar eş zamanlı takip

• Hızlı uydu kilidi ve kararlı sinyal performansı

• Dahili Flash bellek ile ayarların korunması

• Farad kapasitör sayesinde hızlı sıcak başlatma

• Yüksek hassasiyetli konumlandırma

• Dahili durum LED'i

• İsteğe bağlı pusula ve barometre entegrasyonu

• FPV drone, sabit kanat ve multikopter sistemleriyle uyumlu

Teknik Özellikler

• GPS Çipi: u-blox M10050

• Giriş Voltajı: 3.3V – 5V

• Çalışma Modu: GPS + BDS + Galileo + QZSS + SBAS ortak konumlandırma

• Desteklenen Uydu Sayısı: 32 adede kadar

• Kanal Sayısı: 72 kanal

• Alma Frekansları:

  • GPS L1

  • GLONASS L1

  • BDS B1

  • Galileo E1

  • SBAS L1

  • QZSS L1

• Çıkış Protokolleri:

  • UART (u-blox)

  • I2C (Barometre ve Manyetometre)

• Baud Hızı: 115200 bps

• Çıkış Frekansı: 10 Hz

• Hız Doğruluğu: 0.05 m/s

• Yatay Konum Doğruluğu: 1.5 metre (2D ACC)

• Zamanlama Hassasiyeti: 30 ns

• İzleme Hassasiyeti: -162 dBm

• Yakalama Hassasiyeti: -160 dBm

• Maksimum Çalışma Yüksekliği: 50.000 m

• Maksimum Hız: 500 m/s

• Maksimum İvme: 4G

Sensör Seçenekleri

• Manyetometre:

  • QMC5883L

  • IST8310

• Barometre:

  • DPS310

Fiziksel Özellikler

GEP-M10nano

• Boyut: 15 × 15 × 7.5 mm

• Anten Boyutu: 12 × 12 mm

• Ağırlık: 4.1 g

GEP-M10

• Boyut: 22 × 22 × 8.2 mm

• Anten Boyutu: 18 × 18 mm

• Ağırlık: 7.8 g

Paket İçeriği

• 1 Adet GEPRC M10Q GPS Modülü

• 1 Adet Bağlantı Kablosu

• 1 Adet Kullanım Kılavuzu

• 1 Adet GEPRC Çıkartması

• 1 Adet Isıyla Daralan Makaron
