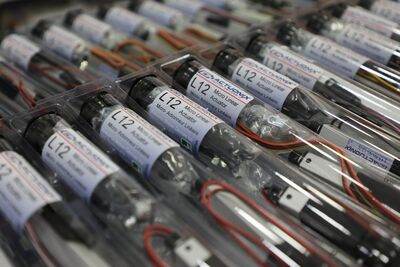

Actuonix L12-50-210-6-R, Lineer Servo Aktüatör, RC Motor ve Arduino Arayüzü

Ürün Kodu : 03.05.005.069
4.277,69 TL + KDV
5.133,22 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix L12-50-210-6-R, Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Tipli ve RC Arayüzlü ( -R ), 6V, 50mm Strok, 210:1


    Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo motor arayüzlü (-R) olmak üzere dörde ayrılır. Servo motor kontrol arayüzlü ve Arduino kontrollü L12-R serisi;

     o  30mm, 50mm ve 100mm olmak üzere 3 strok opsiyonu

     o  Farklı büyüklükte yükler için 22N , 42N ve 80N max kaldırma kuvveti oluşturabilen 3 redüksiyon oranı opsiyonu ( 25mm/s, 13mm/s, 6.5mm/s yüksüz hız )

     o  6V gerilimi seçeneği ile toplamda 9 çeşidi vardır!

    Actuonix L12-R servo aktuatörler; RC model oyuncaklarda (damper kasası, ekskavatör, dozer, yükleyici, model uçak ), açılır kapanır tente ve güneşlik motorizasyonu, kamera sabitleyici (camera gimbals) ve farklı robotik mimarilerde tercih edilmektedir.

    Actuonix L12-50-210-6-R lineer servo aktüatörün ( servo motor ) önemli özellikleri:

    i) L12-R lineer servo motor serisi, standart hobi servoların doğrudan yerini alabilir. İster bir RC receiver ister Arduino mikrodenetleyici kartı isterse bir VEX mikrodenetleyici tarafından kontrol edilsin, projenizde doğrusal itme-çekme hareketi yapabilen bir elektrikli piston görevi alır.

    ii) Actuonix L12-R doğrusal servolar, standart servo bağlantısı olan 3'lü konektöre (GND, PWR ve Kontrol sinyalleri ) sahiptir.

    iii) L12-R serisinde, 12V besleme gerilimi ve 10mm'lik stroke (stroke) seçenekleri mevcut DEĞİLDİR!

    iv) L12-R serisi ürünler; eloksallı alüminyum şaft, ( siyah plastik aksam içerisinde ) metal redüktörlü DC motor, prinç vidalar ve çelik yapılı yatak ve kontrol elektroniğinden oluşmaktadır.

    v) L12-R birçok RC receiver ile tak-çalıştır ( plug & play ) yapıda çalışacak uyumluluğa sahiptir. Ancak R6014FS gibi 2.7V çıkış veren Futuba receiver lar ile uyumsuzdur. Sinyal seviyesini 6V'a çekmek için Smart Fly Power Expander veya Orbit Power Jack gibi regülatörler kullanılabilir.


    Ayrıca her L12-R serisi lineer servo motor; kelepçe, braket, somun, vida gibi elemanlardan oluşan montaj donanım kiti ile gönderilir!


    L12-R Lineer Aktüatör Çeşitleri


    Bu ürün L12-50-210-6-R :


    L12-50-210-6-R
    L12 50 210 6 R
    Rod (piston) tipinde 50mm strok boyuna sahip 210:1 redüksiyon oranına sahip 6V Nominal gerilim ile çalışan Kontrol: RC Hobi servo ve Arduino arayüze üzerinden


    Diğer Seçenekler:

    Redüksiyon oranı
    50:1 100:1 210:1




    Strok
    10mm X X X
    30mm
    50mm
    100mm


    L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )




    Redüksiyon 50:1 100:1 210:1
    Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s
    Tepe Verim Noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s
    Maks Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s
    Maks Kuvvet 22N 42N 80N
    Tersine Sürme 12N 22N 45N
    Strok 10mm 30mm 50mm 100mm
    Ağırlık X 34g 40g 56g
    Konumsal Doğruluk X ±0.2mm ±0.3mm ±0.5mm
    Maks Yanal Kuvvet X 40N 30N 15N
    Kapalı uzunluk X 82mm 102mm 152mm
    Pot (-I,-R-,-P) X 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30%
    Voltaj Opsiyonları  6V
    Maks Giriş Voltajı  7.5V
    Standby Akımı  7.2mA
    Stall Akımı 460mA
    Çalışma Sıcaklığı –10°C to +50°C
    Maks duty cycle % 20
    Gürültü 55 dB at 45 cm
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.2mm
    Maks Statik Kuvvet 200N


    Bağlantılar


    L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
    L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
    L12 Serisi 3D Model (STP): L12 3D Model (STP)
