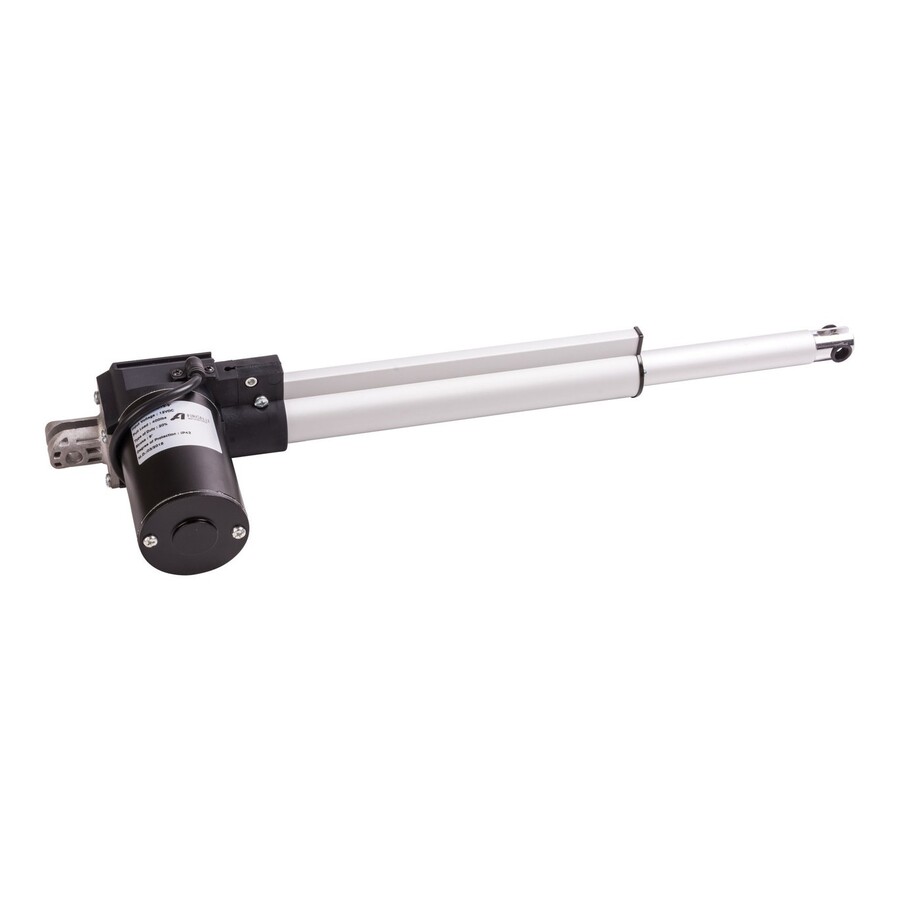

Firgelli Auto FA-1000-L-12-3 Lineer Aktüatör- Heavy Duty, 1000LB 3inç-strok

Product code: 03.06.029.002Barcode: 03.06.029.002
(0)
18.954,03 TL
Transfer price : 18.385,41 TL % 3  extra discount
Add to Favorite
CollectionAlarm Price

Firgelli Auto FA-1000-L-12-3 Elektrikli Lineer Aktüatör- Heavy Duty, 1000LB, 3inç-strok


( 1 lb = 4.45N    ||   1 inç = 2.54cm )


Firgelli Automations Heavy Duty Aktüatör serisi, Firgelli ürünleri içindeki en güçlü doğrusal motor serisidir. 200, 400 ve 1000lbs dinamik kuvvet üreten alt gruplar şeklinde çeşitlendirilmiştir. Yüksek güçlü otomasyon projeleri için düşünülebilecek bu aktütörler (eyleyici) sonsuz dişli redüktör (worm gear) mekanizmasına sahiptir ve bu sayede sessiz ve efektif bir çalışma sağlamaktadırlar. Diğer Firgelli serileri Heavy Duty serisi ürünler de limit switch barındırmakta ve çalışma ömrü boyunca bakım gerektirmemektedir.

FA-1000-L-12-3 Heavy Duty Rod Aktüatör, 4450N (1000x4.45N ) dinamik itme çekme kuvveti üretebilir ve hareket etmiyorken 4005N 'luk statik kuvvete direnç gösterebilir. Worm redüktör yapısından dolayı redüktör enerjilenmediğinde backdrive sorunu ortaya çıkabilir bu sebeple bir röle SPDT swichle birlikte kullanılarak bir frenleme sağlanabilir! Heavy Duty aktüatörler hızlı aktüatörler değildir ve bu ürün için tam yükte piston hızı 0.2 inç/s'dir.

Kullanım ve yapısal özellikler ile ilgili ipuçları:

i)

Heavy Duty Rod Aktüatörler Firgelli'nin en güçlü rod doğrusal aktüatör sınıflarındadır. Çeşitli strok boylarında üretilmektle beraber isteğe göre uyarlanmış strok boylarında üretim yaptırılabilir

FA-1000-L-12-X Heavy Duty Rod Aktüatörler için:

Strok boyu: 3,6,9,15,18,24,28,30 [ Kırmızı işaretli ürünler robotsepeti STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

İtme Çekme Kuvveti: 1000lbs - 4450N

Çalışma gerilimi: 12V nominal

ii)

İkisi de yüksek güçlü ürünlere sahip olan FirgelliAuto Premium High Force ve Heavy Duty Sınıflarını inceleyin. Heavy Duty ürünler çok yüksek güçler üretebilmekle beraber toz ve suya dayanım açısından daha zayıtır (IP43) bu sebeple indoor kullanım da daha güvenli çalışmaktadırlar.

Farkı Görün: Premium High Force vs Heavy Duty Aktüatörler:

iii)

FA-1000-L-12-3 malzeme özellikleri:

Ürün gövdesi:  alüminyum iç ve dış tüp (korozyon direnci yüksek), IP43 koruma sınıfı

Bağlantı: İki uçlu kablo

Tüm parçalar: ürünün ömürü boyunca bakım gerektirmeyen yapıda - bakımsız

Redüktör: worm -sonsuz dişli

Şaft: alüminyum

Limit switch: mevcuttur ve her iki yönde strok sonuna gelince piston hareketini durdurur.

iV)

Premium Lineer aktüatörler için performans grafikleri:


Bu ürünü ne zaman tercih etmeliyim...


- 445 kg'a kadar ağırlığa sahip yüklerin hareketini gerektiren uygulamalar için

- Toz ve su teması az olan temiz kapalı veya açık alan uygulamalarında

- Sessiz ve verimli çalışma istenen uygulamalarda

Heavy Duty Rod Aktüatör Çeşitleri ve Fiziksel Ölçüler


İncelediğiniz bu ürün:

FA-1000-L-12-3
FA1000 L123
Firgelli Automations
Markalı Ürün
1000 lbs=4450N maksimum kuvvet üreten
Heavy Duty Rod sınıfından bir ürün
12V gerilim lle çalışır
3inç = 7.62cm strok boyu

Diğer çeşitlere ait ağırlık ve uzunluklar:

Strok
(inç)
Piston tümüyle
yuvasındayken BOY (inç)
Piston tümüyle
uzamışken BOY(inç)
Ağırlık
(lbs)
39.8812.884.5
612.8818.885.1
814.8822.885.3
915.8824.885.5
1218.8830.885.9
1521.8836.886.1
1824.8842.886.7
2430.8854.887.4
3036.8866.888.2
NOT :1 inç=2.54cm || 1 lb= 0.4536kg

Firgelli Automations aktüatörleri denince...


FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!

Teknik Çizim



FirgelliAuto Premium Lineer Aktüatörler - ÖZET


ModelFA-200-L-12-XXFA-400-L-12-XXFA-1000-L-12-XX
Dinamik kuvvet (lbs)200150200
Statik kuvvet (lbs)225500500
Hız ( inch / s)0.80.30.24
Strok opsiyonları3,6,83,6,9,15,18,24,28,303,6,9,12,15,18,24
Duty cycle%20 ->%100 yükte,  %50 ->%25 yükte, sürekli kullanım 5 dk
IP sınıfıIP43
Voltaj12Vdc
Maksimum akım5A
Kenetleme ucu6.35mm çaplı
Çalışma sıcaklığı-26°C / 65°C
Limit SwitchYerleşik (fabrikasyon olarak strok sonuna ayarlı)
SertifikasyonCE, ROHS
Uyumlu aksesuarMB3 veya MB3U

Diğer Firgelli Doğrusal Motorlar için IP Rating



Bağlantılar


o  Datasheet

o  CAD Model

o  Birlikte kullanılan 'switch' ler(robotsepeti'nden temin edilebilir)
