Endüstriyel RS232/RS485 - Yüksek Hızlı Ethernet Dönüştürücü - 16530

Endüstriyel RS232/RS485 - Yüksek Hızlı, Bi-directional Ethernet Dönüştürücü (Websayfası Üzerinden Güncelleme ve Kolay Kullanım)

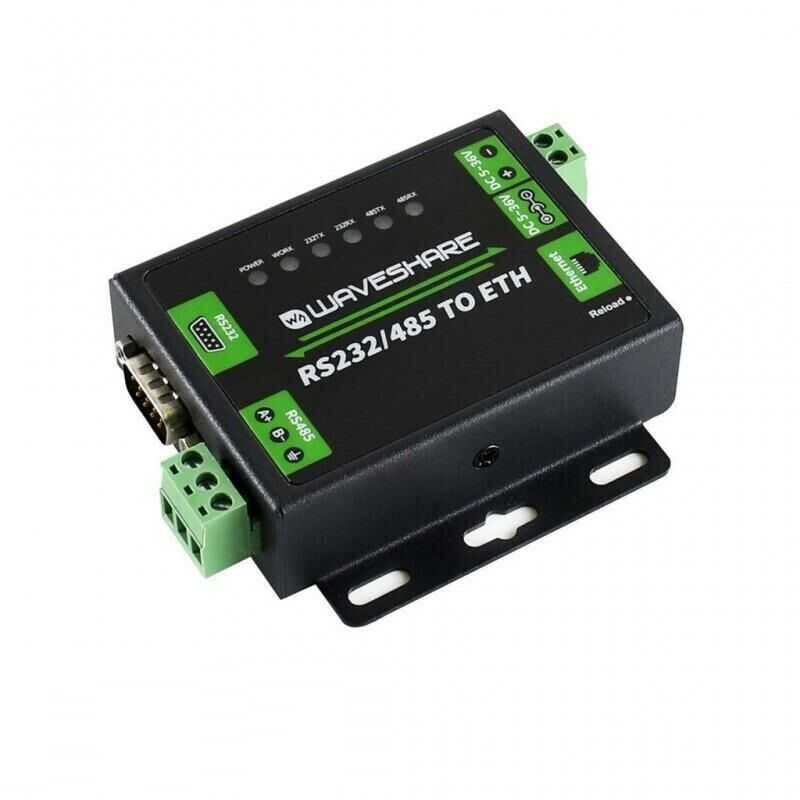

RS232/485 TO ETH, endüstriyel bir RS232/RS485 - Ethernet dönüştürücüdür ve RS232/RS485 ile RJ45 port Ethernet arasında çift yönlü şeffaf veri iletimi sağlar, aynı zamanda web sayfası üzerinden yapılandırılabilir.

Endüstriyel RS232/RS485 - Yüksek Hızlı, Bi-directional Ethernet Dönüştürücü Özellikler

120 MHz frekanslı, hızlı, kararlı ve güvenilir M4 serisi 32 bit ARM işlemci

10/100M Otomatik MDI/MDIX Ethernet arayüzü, çapraz veya düz kablo fark etmez

Hem RS232 hem de RS485 arayüzü, birbirlerini etkilemeden aynı anda bağımsız olarak çalışmaya izin verir

Yapılandırılabilir baud hızı (600bps~230.4Kbps), beş parite kontrol seçeneğini destekler: Yok, Tek, Çift, İşaret, Boşluk

İletişim ve çalışma durumunu izlemek için çoklu göstergeler

Kullanılabilir çalışma modları: TCP Sunucu, TCP İstemci, UDP Sunucu, UDP İstemci, HTTPD İstemci (GET ve POST'u destekler)

Modbus'u destekler, endüstriyel uygulamalar için uygundur

Websocket'i destekler, web sayfası üzerinden RS232/RS485 bağlantı noktası ile doğrudan çift yönlü şeffaf veri iletimi sağlar

Web sayfası, AT komutları, seri protokol ve ağ protokolü aracılığıyla yapılandırılabilir, kendi yazılımınıza entegre edilebilen yapılandırma protokolü sağlar

Özelleştirilmiş kalp atışı paketlerini destekler, bağlantının doğru olduğundan emin olur ve sensör verilerini aktif olarak alır

Özelleştirilmiş kayıt paketlerini destekler, bağlantı kurulduktan sonra kayıtlı paketi tanımlayıcı olarak otomatik olarak geçirir, böylece farklı cihazlar ayırt edilebilir

Özelleştirilmiş web sayfasını destekler, kullanıcının modül yapılandırma sayfasını özelleştirmesine olanak tanır

RFC2217 benzeri protokolü destekler, seri ayarları (baud hızı, veri biti vb.) değişebilen cihazlarla iletişim kurabilir

KeepAlive mekanizması, kopuk bağlantıyı algılar, otomatik olarak yeniden bağlanır

Zaman aşımı yeniden başlatmayı (verisiz yeniden başlatma) destekler, uzun vadeli istikrarlı bağlantı sağlar, yeniden başlatma süresi yapılandırılabilir

DNS alan adı çözümlemeyi, yapılandırılabilir DNS sunucusunu destekler

DHCP, otomatik olarak alınan IP veya statik IP'yi destekler

Firmware ağ üzerinden yükseltilebilir

Yazılım ve/veya donanım aracılığıyla fabrika ayarlarına geri yükleme

Özelleştirilebilir varsayılan MAC adresi ile birlikte gelir

Sağlanan yazılım: modül yapılandırma yazılımı, TCP/UDP test aracı, VCOM sanal seri port yazılımı

Örnek kod: ana bilgisayar (soket), VB, C++, Delphi, Android, iOS vb.

Endüstriyel RS232/RS485 - Yüksek Hızlı, Bi-directional Ethernet Dönüştürücü Teknik Özellikler

Ethernet:

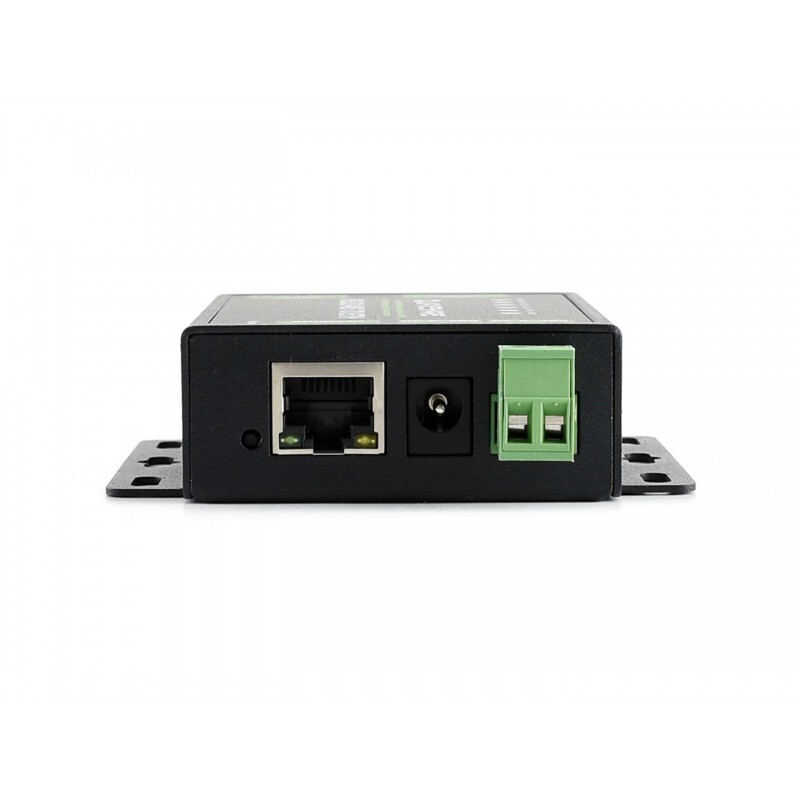

Konektör: 4 pimli RJ45

İletişim hızı: 10/100Mbps

Arayüz koruması: 2KV elektromanyetik izolasyon

Protokol: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD İstemcisi, Websocket

TX önbellek: 16Kbyte

RX önbellek: 16Kbyte

RS485/RS232:

Konektör:

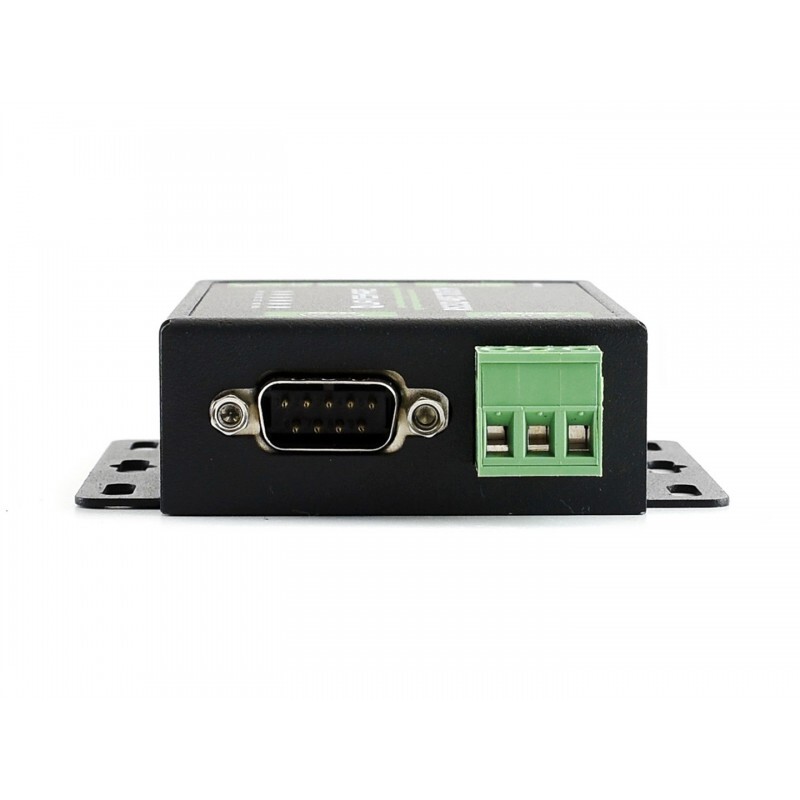

RS485: vidalı terminal (A+, B-, GND)

RS232: DB9 erkek

Veri biti: 5bit, 6bit, 7bit, 8bit

Durdurma biti: 1, 2

Eşlik biti: Yok, Tek, Çift, İşaret, Boşluk

Baud hızı: 600bps~230.4Kbps

TX önbellek: 2Kbyte

RX önbellek: 2Kbyte

Donanım akış kontrolü: RTS/CTS

Arayüz koruması:

RS485: 2KV ESD koruması, yıldırımdan korunma, aşırı gerilim koruması, aşırı akım koruması

RS485 yukarı/aşağı kayıtları: 2.2KΩ

Güç:

Güç kaynağı: 5,0~36,0V (5V önerilir)

Çalışma akımı: 86,5mA (@5V)

Güç tüketimi: <1W

Arayüz koruması: ters koruma, ESD koruması, aşırı gerilim koruması

Çevre:

Çalışma sıcaklığı: -40~85°C

Saklama sıcaklığı: -40~105°
